Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 4 Opstellen en In bedrijf nemen Vanaf programmaversie SR.713.1 Editie 12-2020 4.5 Aanpassen van h et leikanaal voor de lege singels aan de componenthoogte 2…
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.4 Aanpassen van de componentenwagen op de printplaattransporthoogte Vanaf programmaversie SR.713.1 Editie 12-2020
224
4.4.1 Waarschuwende wenken
4
4.4.2 Gereedschappen en hulpmiddelen
Om de bestukautomaat qua hoogte te kunnen instellen hebt u de volgende gereedschappen en
hulpmiddelen nodig:
– Monteerhulpmiddel(artikelnummer 03015976-xx)
– Hefvoorziening voor het heffen van de componentenwagentafel, draagvermogen ten minste
80 kg
4.4.3 Wijzigen van de hoogte van de componentenwagen
4
Bevestig het monteerhulpmiddel met beide binnenzeskantbouten M8x50 op de componen-
tentafel. Daartoe zijn twee verschillende boringen aangebracht, en wel voor respectievelijk
componententafel 60 en voor componententafel 30.
Hang de haken van de hefvoorziening in de ogen.
Los de bevestigingsschroeven en hef de componententafel naar de gewenste positie.
Monteer de bevestigingsschroeven en haal die aan.
WAARSCHUWING
Verstellen van de hoogte van een componentenwagen door gecertificeerde medewer-
kers!
Uitsluitend monteurs, in dienst bij ASM of gecertificeerde anderen mogen de hoogte van
de componentenwagen verstellen.
Raadpleeg de daarvoor toepasselijke voorschriften ter preventie van ongevallen.
Wilt u de componententafel qua hoogte verstellen? Neem dan alle toevoermodules
weg van die componententafel.
WAARSCHUWING
Gevaar voor beschadigingen!
Door te heffen en neer te laten kan de componententafel vervormen.
Neem alle toevoermodules weg van de componententafel.
Monteer het monteerhulpmiddel op de componententafel om die in hoogte te kunnen
verstellen
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.5 Aanpassen van het leikanaal voor de lege singels aan de componenthoogte
225
4.5 Aanpassen van het leikanaal voor de lege singels aan
de componenthoogte
Past u toevoermodules toe die werken met singels met een bergvakhoogte van meer dan 12 mm?
Neem dan het separeerschot
(1) weg.
4

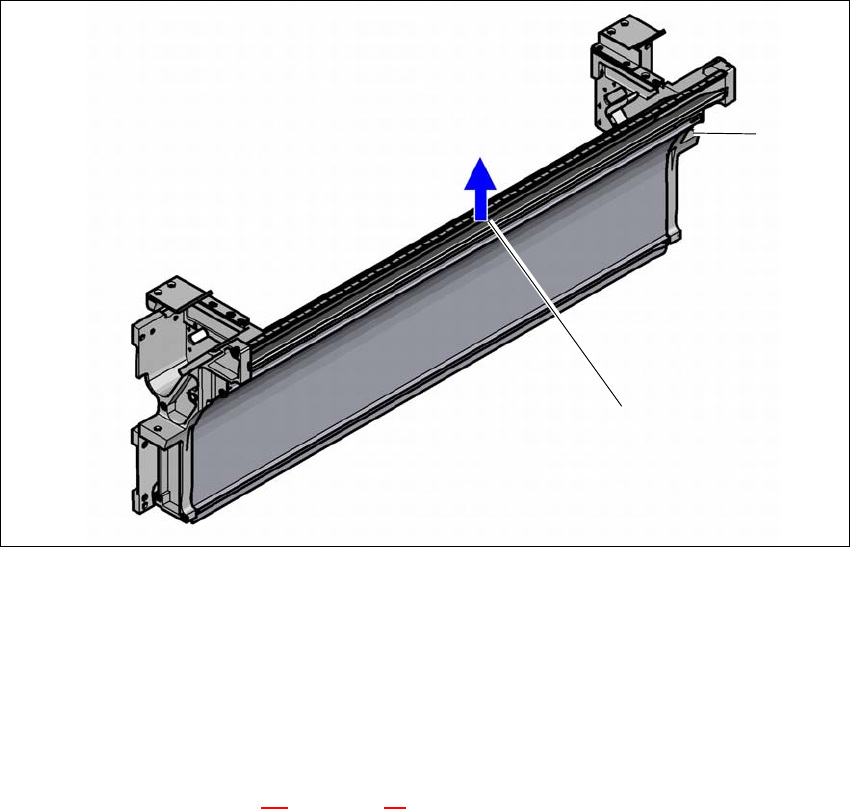

(1) Demonteerbaar separeerschot voor singels dikker dan 12 mm
(2) Bevestigingsschroeven
Schakel de bestukautomaat via de hoofdschakelaar uit alvorens het separeerschot te gaan
demonteren.
Scheid de bestukautomaat van de elektrische energievoorziening en van de persluchtvoor-
ziening.
Borg de bestukautomaat tegen onbedoeld opnieuw inschakelen en wel op de manier zoals
beschreven in paragraaf 2.9
, bladzijde 98.
Ontlucht de persluchtleidingen en de singelsnijmachine:
Is een ontluchtklep aanwezig (enkel bij het model SIPLACE SX1/SX2 V3)? Open dan de
ontluchtklep.
Is geen ontluchtklep aanwezig (model SIPLACE SX1/SX2 V2 en eerder)? Trek dan een
van de kleinere slangen af van het T-stuk op de singelsnijmachine.
Wacht tot de bedrijfsdruk in de snijmachine gedaald is tot 0 MPa
Los de bevestigungsschroeven.
Trek het separeerschot uit.
(1)
(2)
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.6 In bedrijf nemen van de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020
226
4.6 In bedrijf nemen van de bestukautomaat
4.6.1 In bedrijf nemen van de bestukautomaat bij de klant
Inspecteer of alle modules goed zijn aangebracht.
Neem alle transportborgingen weg (zie paragraaf 4.3.10, bladzijde 222).
Veeg de lineaire leirails van de X-as en de Y-as schoon. Gebruik daartoe een pluisvrije poets-
doek. Gebruik daarbij
geen oplosmiddelen (zie paragraaf 4.3.11, bladzijde 222).
Sluit de toevoer van elektrische energie en perslucht weer aan. Let erop dat kabels en leidin-
gen geen struikelgevaar vormen Leg zo mogelijk die kabels en leidingen onder de bestukau-
tomaat.
Schakel de bestukautomaat in en beproef de goede werking van de veiligheidvoorzieningen,
zoals de NOOD/STOP-druktoetsschakelaars, positieschakelaars van de beschermkappen
en van de componentenwagen.
Maak een referentierit.
Onderwerp de bestukautomaat aan een eerste kalibratie (zie paragraaf 4.6.1.1, bladzijde
227
).
Laad een partij op de computer en test.
Controleer het nulpunt van de bestukautomaat nadat deze gedurende 3 ... 4 h is opgewarmd.
Richt samen met de bedienaars van de klant de toevoermodule in. Doe dat aan de hand van
het bestukprogramma van de klant.
Voer – aan de hand van de karweigids – de manipulaties met de toevoermodule in
