2.6.4.1 Overzicht over de veiligheidafschakelfunctie
In de toestand waarbij de bestukautomaat gereed voor gebruik is, zijn de contacten van de posi-
tieschakelaars en die van de NOOD/STOP-druktoetsschakelaar ontgrendeld. Tilt u nu een be-
schermkap op? Dan wordt het bijbehorende contact geopend en spreekt de
veiligheidafschakelfunctie aan. Ter informatie van de bedienaar wordt deze situatie via een digi-
tale ingang van de aanstuurmodule voor de in-/uitgangen via een CAN-communicatiebus gemeld
als toestandswijzigingen naar de aansturende computer. Op het bedienpaneel verschijnt boven-
dien de desbetreffende foutmelding.
Voorwaarden 2
Om de bestukautomaat te kunnen laten aanlopen en gebruiken moet aan onderstaande voor-
waarden worden voldaan:
– Alle componentenwagens moeten zijn ingedokt.
– Alle beschermkappen van de bestukautomaat moeten zijn gesloten.
– De beide NOOD/STOP-druktoetsschakelaars moeten zijn ontgrendeld.
– De stootkussens van de Y-as moeten aanwezig zijn.
– De minimale bedrijfsdruk moet zijn bereikt.
– De programmavrijgave ("Aansturing INgeschakeld") moet zijn geactiveerd.
Drukt u nu op een start-druktoets? Dan schakelt de veiligheidafschakelfunctie (CSB) de onder vei-
ligheidtoezicht staande voedingspanningen uit en zal de bestukautomaat gereed voor gebruik
zijn.
Componenten van de veiligheidafschakelfunctie 2
De veiligheidafschakelfunctie ziet toe op onderstaande componenten:
– Positieschakelaars van de twee beschermkappen van de bestukautomaat
– Twee NOOD/STOP-druktoetsschakelaars van de bestukautomaat
– Positieschakelaars bij de intrekfunctie van de bestukautomaat voor de componentwagens
– Veiligheidschakelaar voor de stootkussendetectie bij de Y-as
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.6 Veiligheidvoorzieningen
89
2

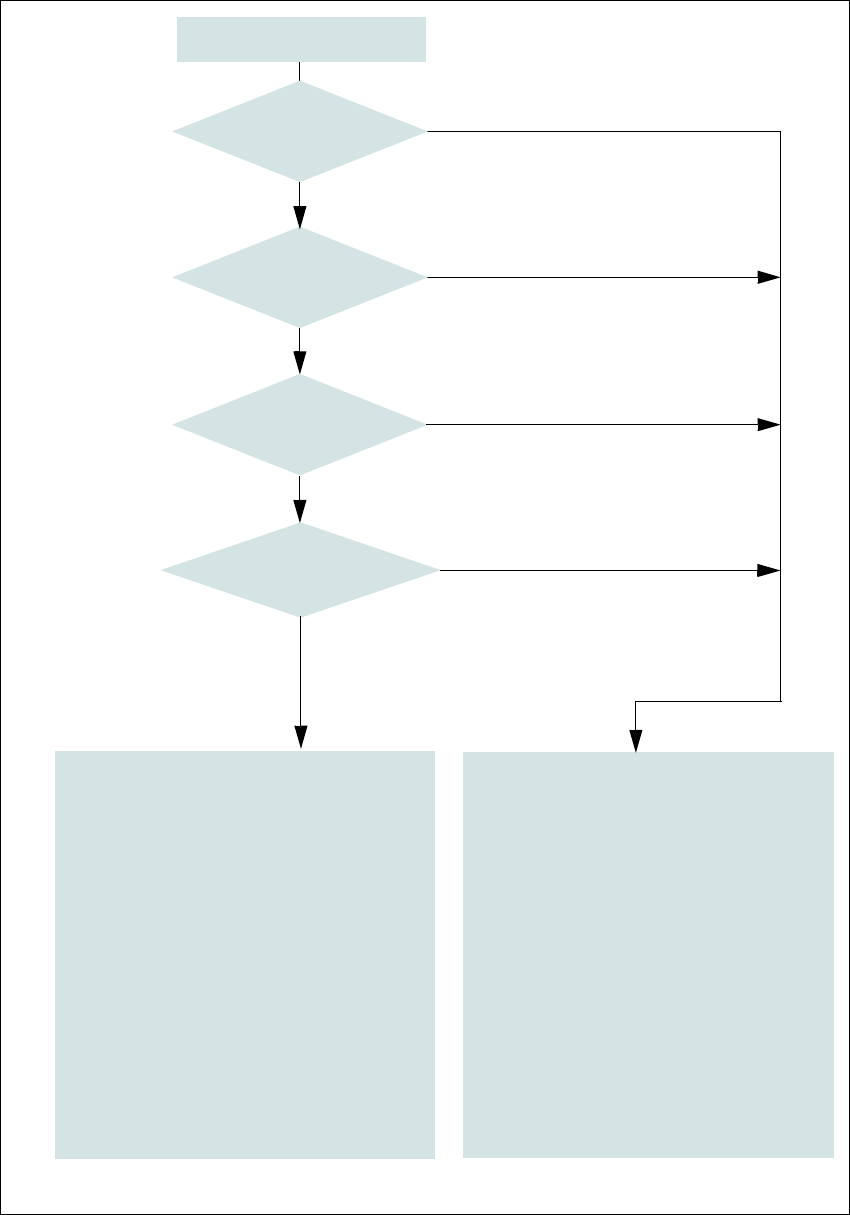

Afb. 2.6 - 8 NOOD/STOP-circuit SIPLACE SX1/SX2
Druktoets ingedrukt.
Nee
Nee
Ja
Nee
Nee
Ja
Ja
2
Actief
Veiligheidafschakelfunctie 'Uit'
Spanning
Y-as 0 V
X-as 0 V
Ster-as 0 V
DP-as 42 V=
Z-as (C&P, TH) 42 V=
Z-as (CPP) 0 V=
Actief
Printplaattransport Nee
Heftafel Nee
Printplaatinklemmer Nee
Breedteversteller Neen
Snijmes voor lege singels Nee
Intrekker van componentenwagen Ja
Ja
Perslucht
min. 0,5 MPa
(5,0 bar)?
NOOD/STOP-druktoets
ingedrukt?
- Beschermkap geopend?
- Stootbuffer Y-as ontbreekt?
NOOD/STOP-stroomloop
van de componentenwagen
onderbroken?
2
Actief
Veiligheidafschakelfunctie Aan
Spanning
Y-as 300 V=
X-as 300 V=
Ster-as 160 V=
DP-as 42 V=
Z-as (C&P, TH) 42 V=
Z-as (CPP) 160 V=
Actief
Printplaattransport Ja
Heftafel Ja
Printplaatinklemmer Ja
Breedteversteller Ja
Snijmes voor lege singels Ja
Intrekker van componentenwagen Ja
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020
90
2.6.4.2 NOOD/STOP activeren
U kunt in geval van problemen kunt u uw bestukautomaat SIPLACE SX1/SX2 tot stoppen brengen
door op de NOOD/STOP-druktoets te drukken.
Een NOOD/STOP kan worden ingeleid door:
– op een NOOD/STOP-druktoets van de bestukautomaat te drukken
In dit geval spreek de veiligheidafschakelfunctie aan en valt de leidingscheidingschakelaar binnen
100 ms resp. 500 ms af (STOP-categorie 1, aangestuurd tot stilstand brengen door onderbreking
van de energietoevoer bij stilstand).
2.6.4.3 Terugstellen van de NOOD/STOP-functie
U moet de NOOD/STOP-druktoetsschakelaar ontgrendelen om de functie te kunnen terugstellen,
en dus weer scherpstellen.
Zoek echter eerst naar de oorzaak voor het aanspreken van de NOOD/STOP-druktoetsscha-
kelaar.
Neem het probleem weg.
Ontgrendel vervolgens de desbetreffende NOOD/STOP-druktoetsschakelaar.
2.6.4.4 Terugstellen van de vergrendeling
Sluit een geopende beschermkap
2.6.4.5 Aanspreken van de vergrendeling
Open een beschermkap.
