2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.8 Isoleren van de persluchttoevoer en afbouw van de druk Vanaf programmaversie SR.713.1 Editie 12/2020
96
2.8 Isoleren van de persluchttoevoer en afbouw van de
druk
De persluchtmodule is bij stelplaats 2 ondergebracht (zie afbeelding. 4.2 - 1, bladzijde 194 ).
De bedrijfsdruk van de bestukautomaat is vast ingesteld op 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). De
persluchtmodule is gesitueerd zoals post 1 van afbeelding2.8 - 1
, bladzijde 97 laat zien. U kunt
de toevoer van perslucht naar de bestukautomaat onderbreken via de afsluiter (post 2 op afbeel-
ding 2.8 - 1
, bladzijde 97).
Los de vergrendeling van de afdekplaat. Gebruik daartoe de machinesleutel.
Til de afdekplaat weg (zie afbeelding4.2 - 1, bladzijde 194 ).
Draai de hendel van de afsluiter (post 1 op afbeelding 2.8 - 1, bladzijde 97) van de verticale
stand tot in de horizontale stand.
Bestudeer de bedrijfsdruk, getoond op de manometer (post 5 op afbeelding 2.8 - 1, bladzijde
97
). Bij ingeschakelde bestukautomaat moet de druk binnen 1 minuut zijn afgebouwd tot 0
MPa (0 bar).
2
WEES VOORZICHTIG
Onderbreking van de persluchttoevoer
Onderbreek bij ingeschakelde bestukautomaat maximaal gedurende 30 minuten de
persluchttoevoer door de afsluiter te sluiten.
Moet u het pneumatische systeem langer gebruiken, bijvoorbeeld voor werkzaamhe-
den in de sfeer van klein onderhoud of revisie? Schakel dan de bestukautomaat uit
via de hoofdschakelaar en isoleer die bestukautomaat van de persluchtvoorziening.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.8 Isoleren van de persluchttoevoer en afbouw van de druk
97
2

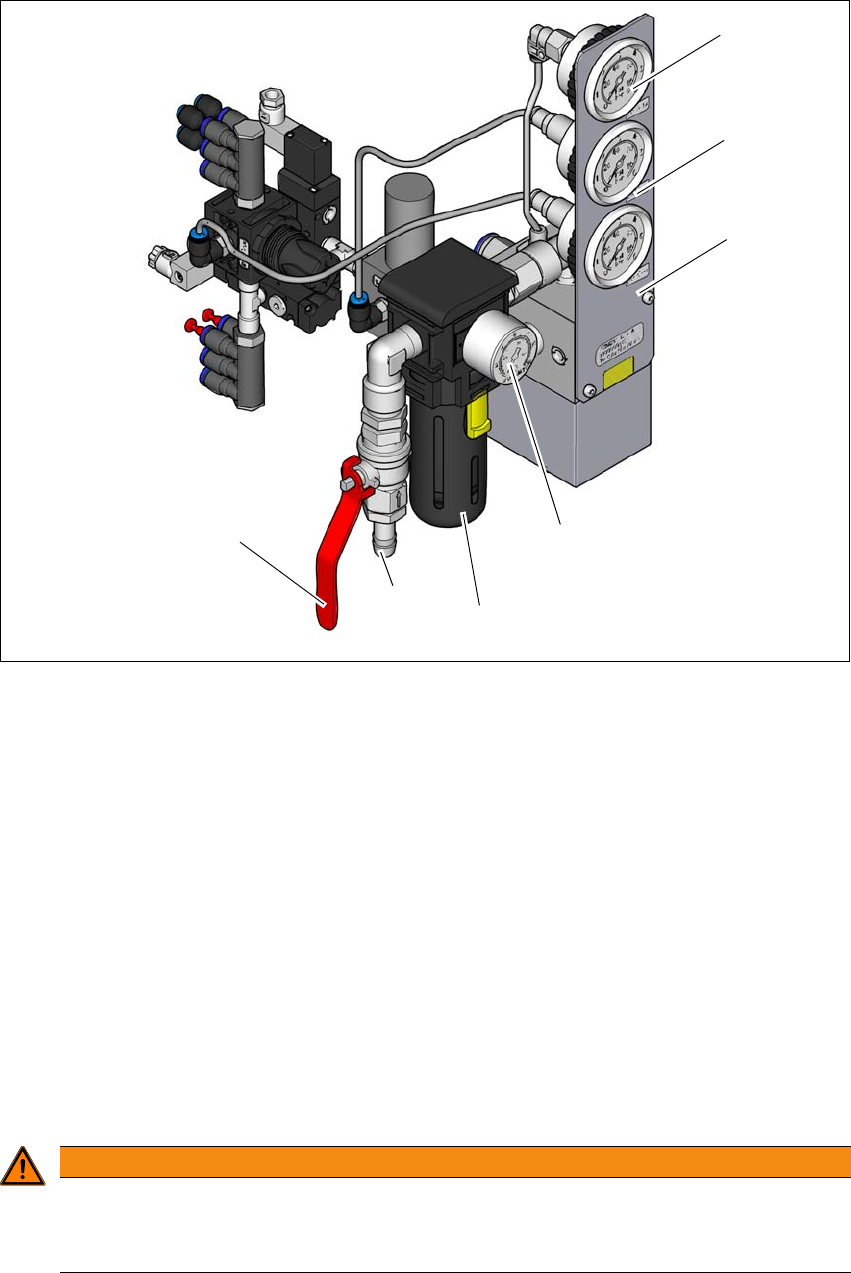

Afb. 2.8 - 1 Persluchtmodule op de bestukautomaat
(1) Manometer voor de voedingdruk van portaal 1 en van portaal 2
Streefwaarde voor de druk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (uitleesbereik 0 ... 0,6 MPa, 0 ...
6 bar)
(2) Manometer voor de voedingdruk naar de machinecomponenten0,5 ± 0,025 MPa, 4,5 ± 0,25
bar (uitleesbereik 0 ... -0,6 MPa, 0 ... -6 bar)
(3) Manometer voor de voedingdruk in de partijentoevoermodule
Streefdruk:0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (uitleesbereik: 0 ... 0,6 MPa, 0 ... 6 bar)
(4) Manometer voor de inkomende druk
Streefdruk: 0,5 ... 1,0 MPa, 5,0 ... 10,0 bar (uitleesbereik: 0 .... 1,0 MPa, 0 ... 10 bar)
(5) Persluchtfilter
(6) Persluchtaansluiting
(7) Afsluiter in de stand 'OPEN'
2
WAARSCHUWING
Letselgevaar!
Er bestaat gevaar voor letsel bij drukvoerende persluchtleidingen.
Koppel daarom nimmer drukvoerende persluchtleidingen los.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.9 Vergrendelen en aanbrengen van waarschuwende opschriften Vanaf programmaversie SR.713.1 Editie 12/2020
98
2.9 Vergrendelen en aanbrengen van waarschuwende
opschriften
2.9.1 Taak en doel
Moet u enigerlei werkzaamheden in de sfeer van klein onderhoud of revisie uitvoeren aan de be-
stukautomaat? Borg dan de bestukautomaat tegen onbedoeld herinschakelen en breng de daarbij
behorende waarschuwende opschriften aan. Mits u onderstaande procedures opvolgt is letselge-
vaar als gevolg van elektrische schokken of van zich plotseling verplaatsende of bewegende ma-
chinedelen nagenoeg uitgesloten.
2
2.9.2 Beschrijving
Volg altijd de hieronder beschreven procedures op als u energie aan de bestukautomaat toevoert,
die energie regelt of die energie laat afbouwen.
Instrueer alle betrokken medewerkers daarover.
Schakel de bestukautomaat resp. alle additionele apparaten af. Voer de normale afschakel-
procedures uit:
– Druk op de STOP-druktoets.
– Sluit de aansturende computer af.
– Schakel de bestukautomaat uit door de hoofdschakelaar in de stand 'Uit' te brengen.
Scheid de bestukautomaat van alle aangesloten energiebronnen:
– Isoleer de toevoer van perslucht.
– Onderbreek de elektrische netvoeding.
Vergrendel de installatie.
– Breng uw hangslot aan, en wel overal waar dat mogelijk is (zoals aan de hoofdschake-
laar).
WENK
Minimumeisen
Deze procedures omvatten minimumeisen, zoals die worden gesteld aan het vergrende-
len en aanbrengen van waarschuwingen bij het uitvoeren van werkzaamheden in de
sfeer van klein onderhoud of van revisie. Wellicht zijn extra veiligheidsmaatregelen ver-
eist om de arbeid veilig tot een einde te kunnen brengen. Zulke maatregelen kunnen wor-
den verlangd door de Arbeidsinspecties, door een veiligheidsfunctionaris, door een
veiligheidscommissie of door de afdeling Bedrijfsgezondheid van uw bedrijf.
