5. 基本操作 QD145-04
84 NXT Ⅱ机械手册
5.2 模组的拆除 / 安装
在拆除 / 安装时使用 MCU( 模组更换台车 )。
5.2.1 操作准备
在拆除模组时，请进行以下的操作。
拆除前盖板

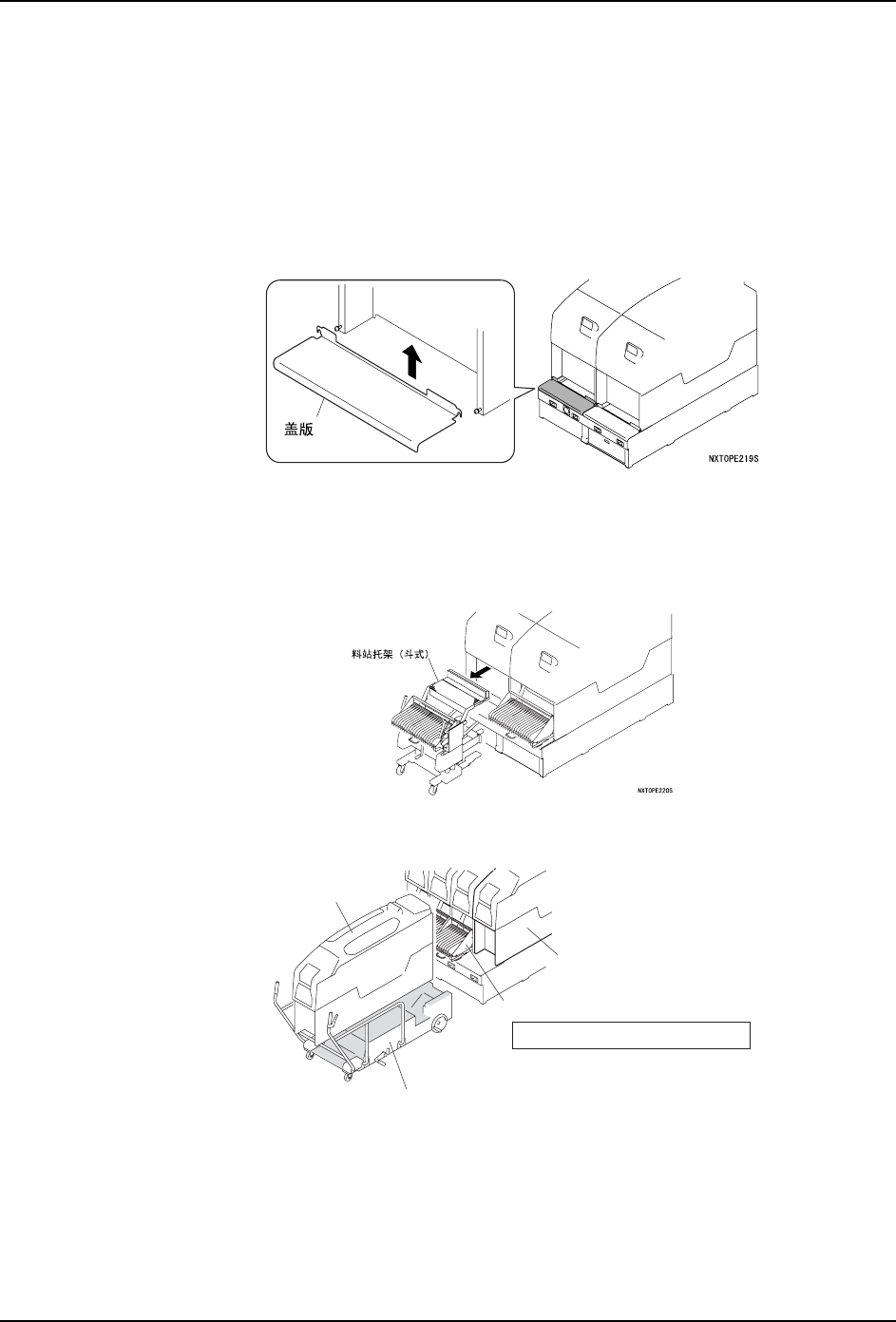

请拆除模组前面的盖板。
备注 )如果在安装有模组前面下部盖板的状态下进行拉出模组的操作时，盖板会碰到 MCU 损
伤。
拆除料斗型料站托架
料站托架是料斗型时，请将其拆除。（详细请参考 " 5.3 侧盖板拆除 / 安装 "。）
备注 )在使用的 MCU 上已经搭载有一台 M3-2 模组时，如果要拆除另外一台时，有必要将相邻
模组上安装的料站托架也拆除。
拆除料盘单元 L/LT
如果搭载了料盘单元-L/LT时，请将其拆除。（详细请参考" 5.3 料站托架的拆除/安装 "。）
备注 )请将对象模组两侧的料盘单元 -L/LT 也拆除。因为 MCU 会与料盘单元 -L/LT 干涉。
解除双模组生产模式
双模组生产模式的时候，请将其拆除。（详细请参考 「NXT II 系统手册」。）
01MEC-0321Sa
Ⳍ䚏ⱘ㒘ⱘ᭭キ˄᭭᭫ൟ˅
䖯㸠ᢚ䰸ⱘ0㒘
0&8㧔㒘ᤶৄ䔺㧕
0㒘
ЎӮϢ0&8ᑆ⍝ˈ᳝ᖙ㽕џࠡᢚ䰸ޕ
QD145-04 5. 基本操作
NXT Ⅱ机械手册 85
5.2.2 从模组基座上的拆除方法
1. 停止机器的运转，处于 START 等待状态。

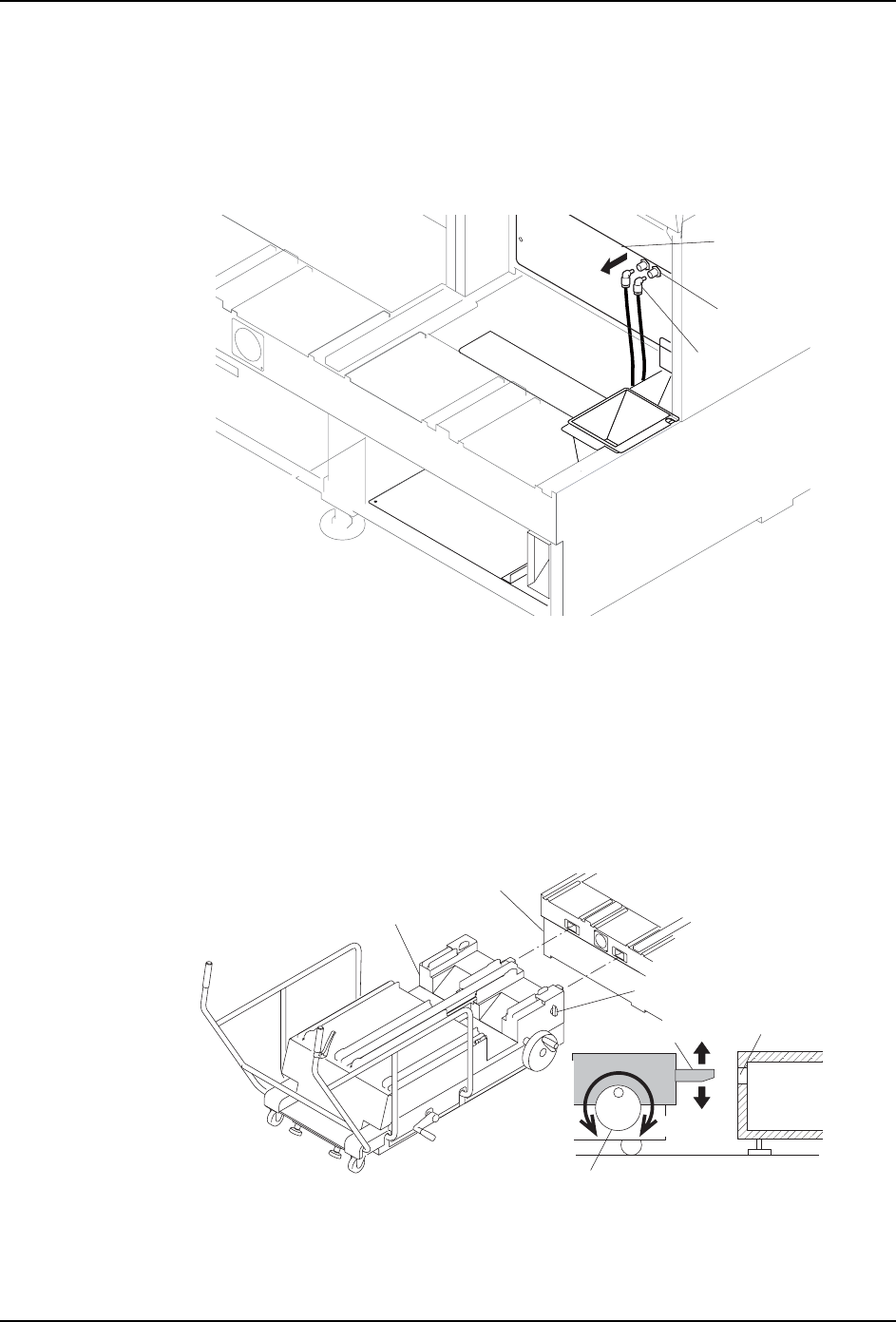

2. 模组和废料带处理箱对应料盘单元 -LT 的空气吹气排出类型的时候，请从前盖板的插座
中拔掉插头，拆除空气管。
注意 )在拉出模组时，把取下的空气管收存到基座内时请注意不要被模组和基座夹住。
2. 将 MCU 结合到基座上
a. 将 MCU 配置到基座前面。
b. 旋转摇手柄、调节高度以使 MCU 的定位头对准基座的孔。
c. 请确认 MCU 的锁定旋钮安装在 「LOCK」的位置。
d. 慢慢地按下 MCU、将定位头插入基座的孔中。然后把 MCU 压在基座上，锁定 MCU 定位
头。( 听到嘎嗒声的同时基座上的模组阻停块降低。)
备注 )插入时，请确认 MCU 的锁定旋钮是否处于 「LOCK」位置。
ᦦ༈
01MEC-0849S
ᦦᑻ
Ⲫᵓ
䫕ᅮᮟ䪂
NXTOPE001Sb
0&8˄㒘Ѹᤶบ䔺˅
ᑻ
ᑻⱘᄨ
ᅮԡ༈
ᨛᶘ
ϟ䰡
Ϟछ
5. 基本操作 QD145-04
86 NXT Ⅱ机械手册
3. 根据需要，将 MCU 调整到水平
备注 )根据操作现场的地面状态，MCU有时会倾斜。请按以下步骤使MCU尽量调整到水平状态。

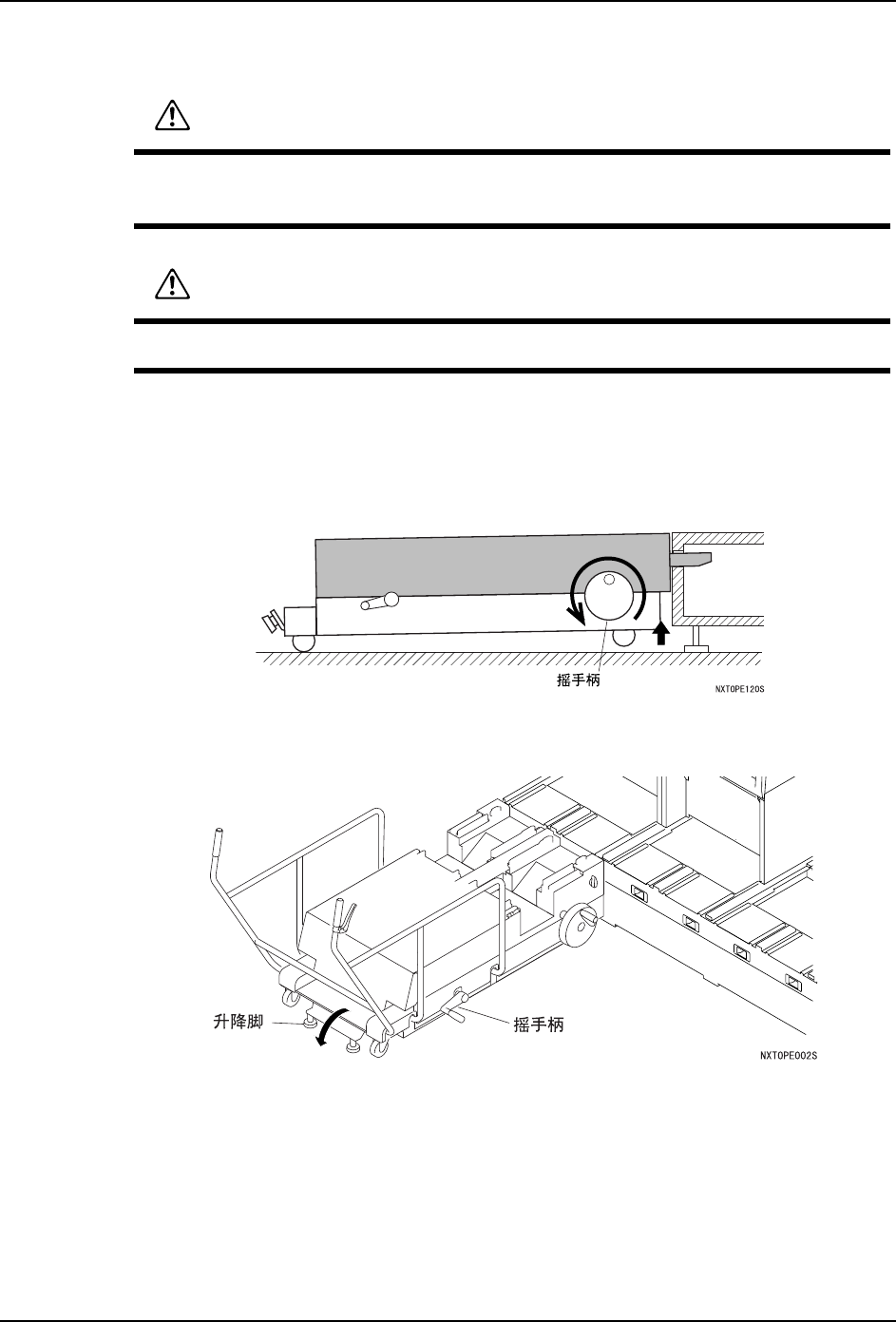

a. 旋转摇手柄， 使 MCU 的前轮从地面腾空。(MCU 的定位头处于由基座的孔支撑着的状
态。)
b. 同样地旋转摇手柄，提升后轮 ( 使升降脚接触地面 )。一边看水平仪，一边尽可能使
MCU 的上面调节成为水平状态。
警告
在进行 MCU 的连接操作时 , 请确认 MCU 和基座间没有别的操作人员。在 MCU 与基座间
存在身体被夹住，压死的危险。
注意
使用 MCU 时 , 请注意不要被车子的边角和伸出部所撞伤。
