8. 部件的更换 QD145-04
372 NXT Ⅱ机械手册
8.20 料盘单元 -L 盖罩的拆除 / 安装
8.20.1 必须工具
十字螺丝刀、六角扳手套件

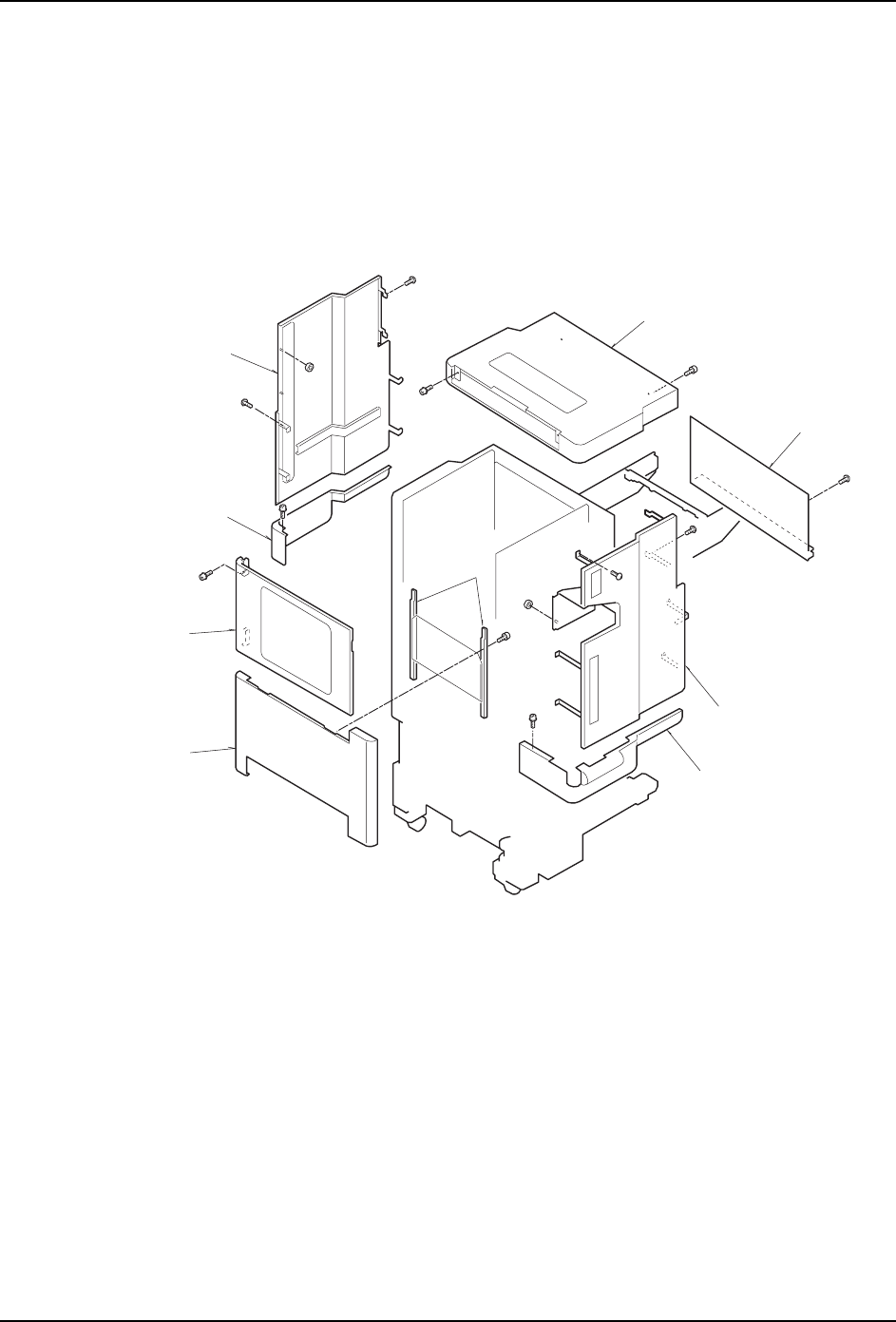

8.20.2 料盘单元 -L 盖罩的构成部件
在这个部件构成图中，从各个部件引出的编号大体显示出拆除的顺序。请按照编号顺序拆除
各个部件 , 安装以其相反的顺序进行。
1. 后盖罩。
2. 顶盖罩。
3. 前轨道。
4. 前盖罩。
5. 侧盖罩上部右侧。
6. 侧盖罩上部左侧。
7. 前门。
8. 侧盖罩下部右侧。
9. 侧盖罩下部左侧。
3
7
9
4
6
2
1
5
8
AIMMTU010
QD145-04 8. 部件的更换
NXT Ⅱ机械手册 373
8.20.3 拆除方法
按照以下步骤，请拆除料盘单元盖罩。

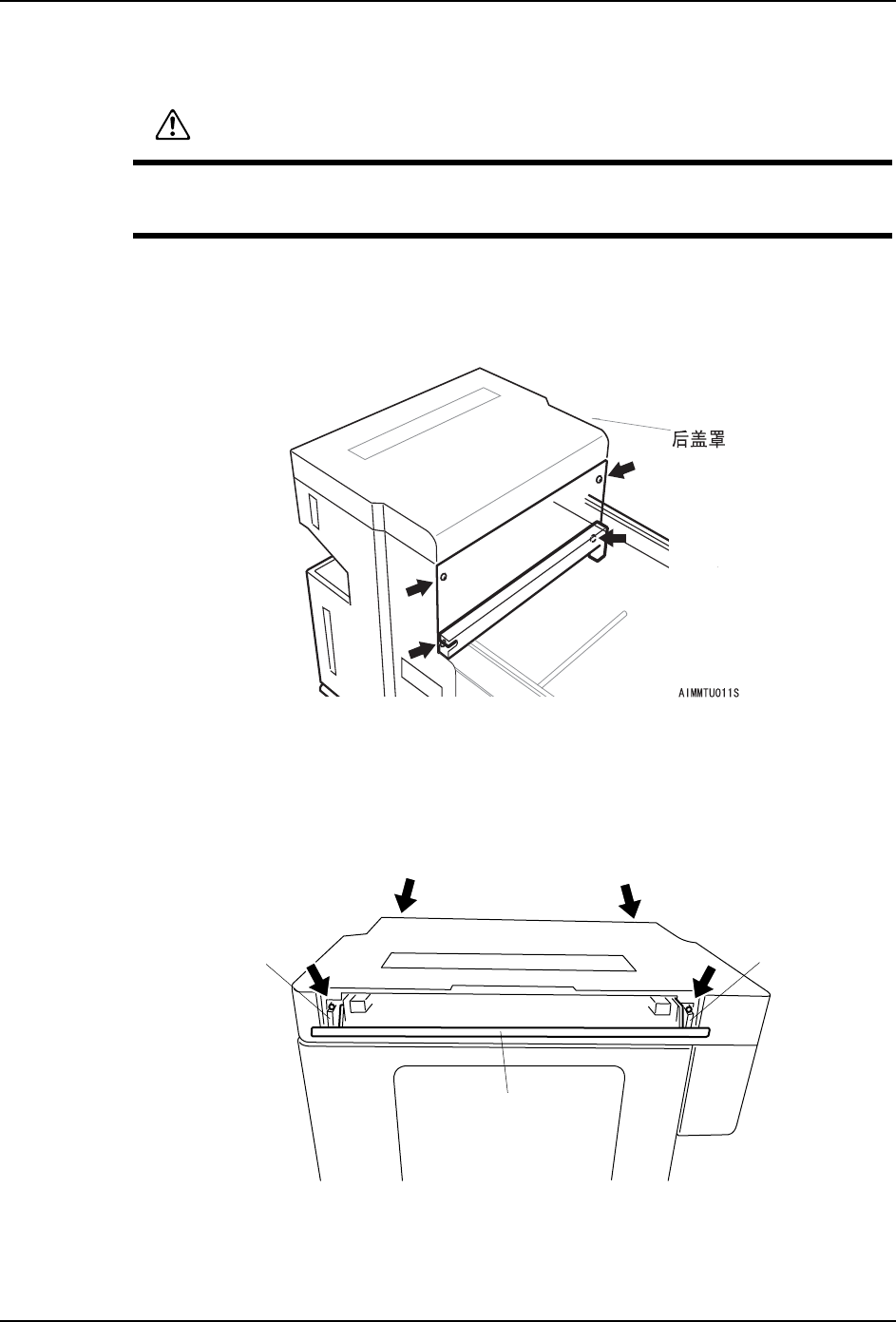

1. 后盖罩
拆除固定螺丝 （4 根），拆除后盖罩。
2. 顶盖罩
a. 拆除后侧的螺丝 （2 根）。
b. 打开顶盖罩前面的门，拆除左右的固定螺栓。
备注 )这些固定螺栓将电磁吸块一起固定。
c. 拆除顶盖罩。
警告
在拆除·安装料盘单元 -L 盖罩时，必须在将料盘单元从机器主体上拆除的状态下进
行。
$,00786D
乊Ⲫ㔽䮼
⬉⺕ഫ
⬉⺕ഫ
8. 部件的更换 QD145-04
374 NXT Ⅱ机械手册

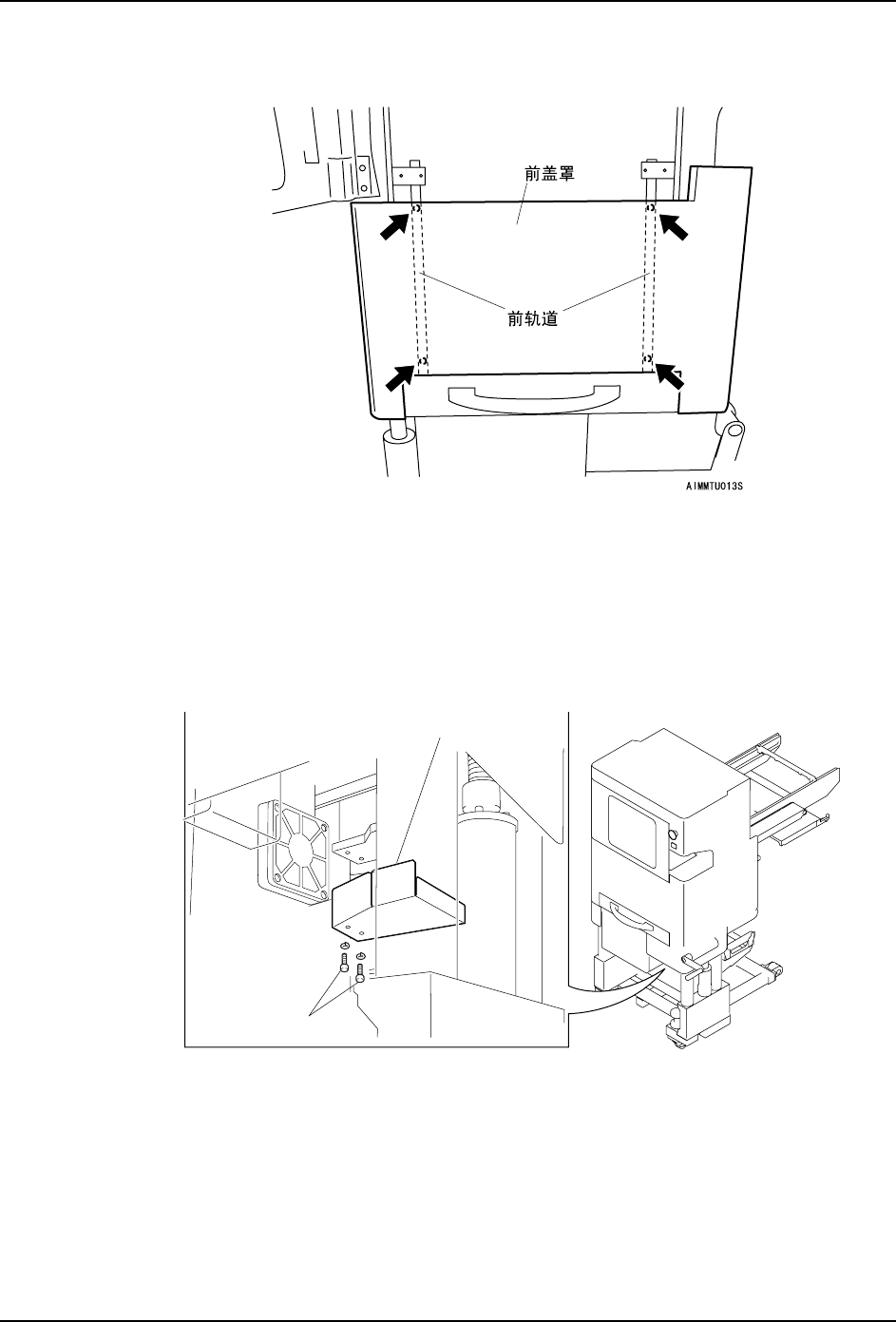

3. 前轨道
从料盘单元内侧拆除固定前轨道的螺栓 （4 根）。（这个螺栓与前盖罩一起固定。）
4. 前盖罩
在上一个步骤中，与前轨道 （2 根）一起，拆除前盖罩。
5. 侧盖罩 ( 上部右侧 )。
这个侧盖板出去从外部固定的螺栓以外，还有用内部的螺母 （1 个）进行固定。首先，为了
拆除内部的固定螺母，有必要降低升降台的电磁吸盘。
a. 拆除料盘单元下面的挡板。
0(&6
ࠊࡼ఼Ⲫ㔽
ᅮ㶎ᷧ0[
