5. 基本操作 QD145-04 116 NXT Ⅱ机械手册 8. 请安装废料带处理单元 ( 下侧 )。 （参考 " 8.4 废料带处理单元的更 换 "。 ） 9. 请安装废料带处理单元 ( 上侧 )。 10.请安装供料器的安 装部的盖板。 11.将模组返还到原来 的位置后会自动地锁 定。 12.请取出基座的废料 带处理箱 （基 座侧） ，放入废料带箱 。 ໘⧚ㆅϟջ ᅮԡ㶎ϱ 0(&6
QD145-04 5. 基本操作
NXT Ⅱ机械手册 115
5.5.4 料盘托架的安装准备
拆除料盘单元 -LT 后，进行设置料站托架的准备。
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "。）
2. 根据需要，可以变更元件相机的安装位置。（参考 " 8.1 元件相机的更换 "。）
备注 )变更元件相机的安装位置时，机器自动地进行校正。（这时需要使用治具，预先在吸嘴
置放台上安装治具吸嘴。）
3. 将不良元件箱安装到元件相机旁边的架子上。

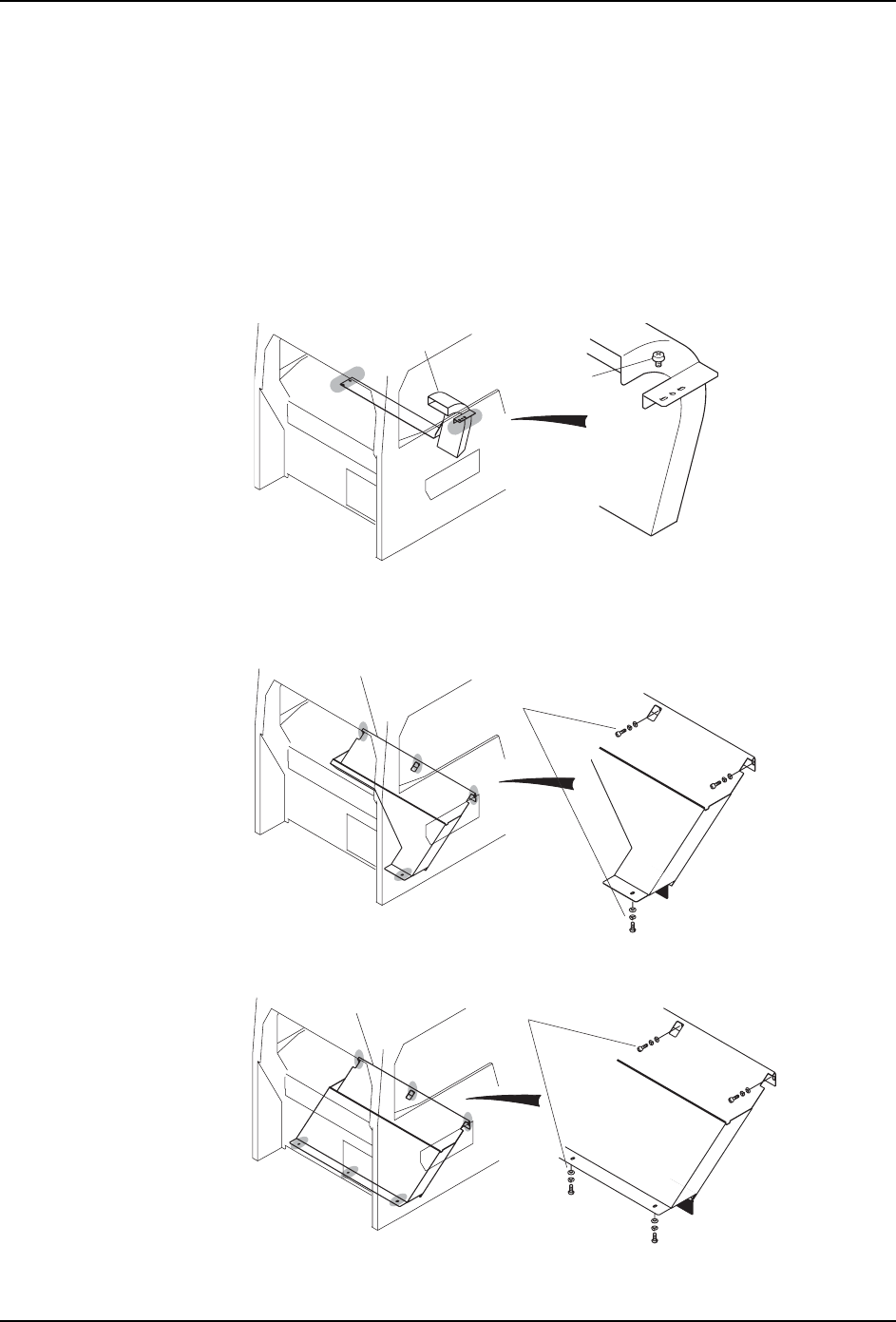

4. 请拆除定位螺丝 , 安装料盘单元 -LT 用的废料带处理盒 ( 上侧）。
5. 请拆除废料带处理单元。（参考 " 8.4 废料带处理单元的更换 "。）
6. 请拆下定位螺丝，卸下料盘单元 -LT 用的废料带处理箱 ( 下侧）。
7. 拆除废料带处理箱 ( 下侧 )。
䕧䗕ῑ
ᅮԡ㶎ϱ
0(&6
䕧䗕ῑ
ϟ
ջ
ᅮԡ㶎ϱ
0(&6
໘⧚ㆅϟջ
ᅮԡ㶎ϱ
0(&6
QD145-04 5. 基本操作
NXT Ⅱ机械手册 117
5.6 贴装工作头的拆除 / 安装
5.6.1 贴装工作头拆除、安装时的注意事项
贴装工作头的拆除、安装时，请注意以下事项。
a. 如果在如下的状态下拆下、安装贴装工作头时，操作处于供应电源的状态，会发生错
误 (3A1F)。
注意 )发生错误的时候，不能使用这个贴装工作头，请与本公司或者本公司代理店联络。
·按下 CYCLE STOP 按键，停止运转
·用工作头待机指令移动贴装工作头
·按下紧急停止按键，切断 200V 电源
·打开侧门
b. 因为 Y 轴线性马达的轴发生了强磁，请注意不要碰到贴装工作头。
注意 )如果碰到贴装工作头，请停止使用这个工作头，与本公司或者本公司代理店联络。
注意
拆除、安装工作头时，请使用工作头更换指令或者将机器的主开关 OFF。此外，请注
意线性马达不要与贴装工作头碰在一起。回使贴装工作头不能使用。
0(&6E
㒓ᗻ偀䖒㒓䚼ߚ
㒓ᗻ偀䖒䕈
;䕈啓䕂Ⲫ㔽
㒓ᗻᷛሎ
