QD145-04 9. 测定和调整
NXT Ⅱ机械手册 385
9. 测定和调整
9.1 机上 PAM （测定贴装精度）
在此，就机器上的 PAM （Placing Accuracy Measurement software）进行说明。另外，从
软件版本 V5.11 开始变更了 PAM 测定的使用治具。到此为止使用的治具平板 (AA01B**)、玻
璃元件 (PZ1460*) 不能使用。请使用与软件版本相符的治具。
9.1.1 准备物品
PAM 测定时需要以下所列举的部件和治具。
9. 测定和调整 QD145-04
386 NXT Ⅱ机械手册
测定 H01，H02，H04，G04，OF 工作头时 （软件版本 V5.11 以后的时候）
单双搬运轨
道

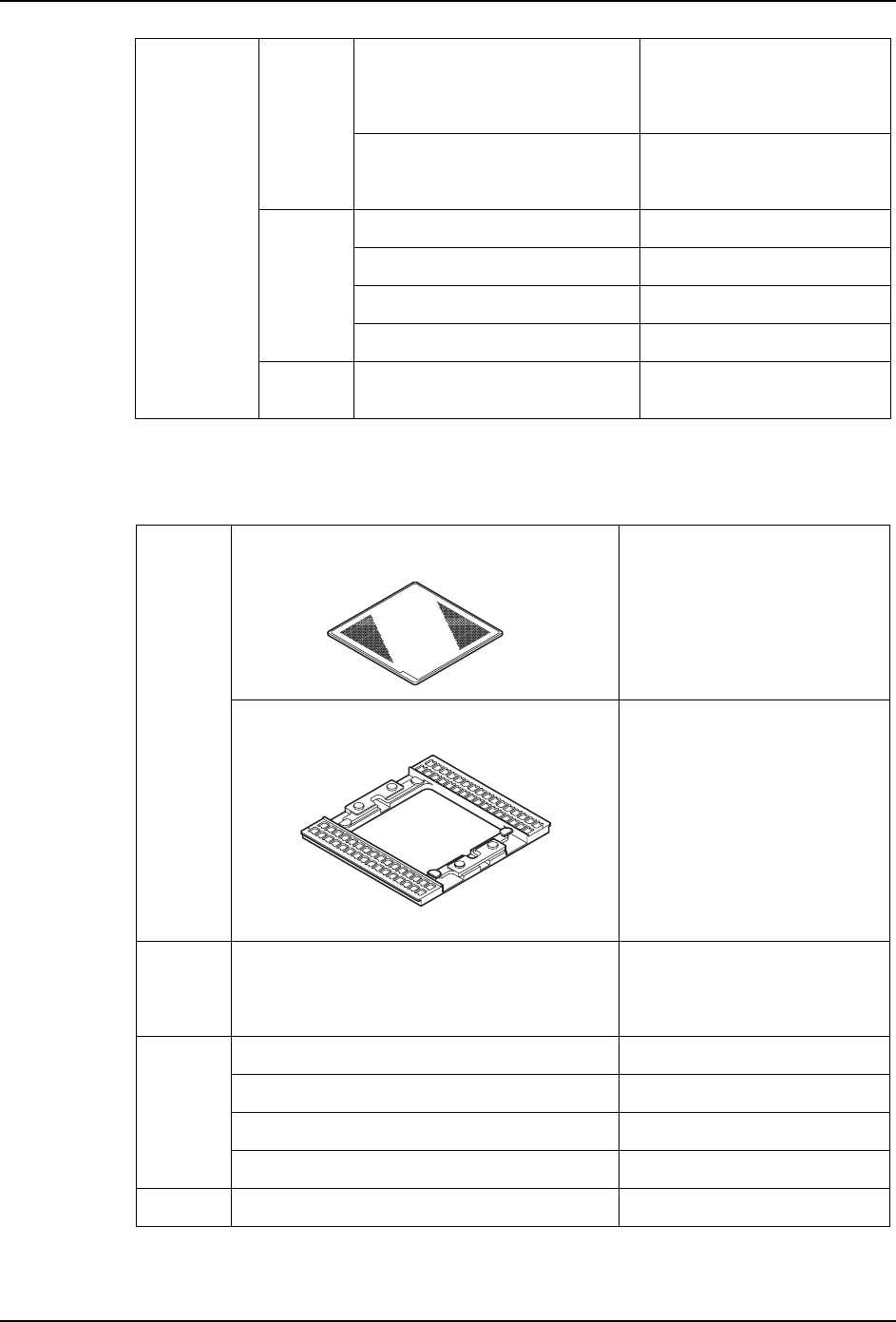

治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA94E** 全工作头通用
三搬运轨道 治具 玻璃电路板 PZ4405* 全工作头通用
治具料盘 AA83E** 使用 6 个
辅助件 PM0CBS* 使用 32 个
供料器 料盘供料器 M 型 搭载 2 英寸料盘适配器
NXTBAS185
01MEC-0625
NXTBAS185
01MEC-0626
01MEC-0627
01MEC-0628
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 387
测定 H01，H02，H04，OF 工作头时 （在软件版本 V5.11 以前的时候）
通用 元件 玻璃元件 PZ5240* 使用元件数 :
H01，OF 用 :32 个，H02 用
:64 个
H04，G04 用 :128 个
玻璃元件 PZ3891* 在 P03 和 G04 工作头组合
的时候使用
使用元件数 :128 个
吸嘴 φ 5.0mm AAOHR** H01 用 1 个 ,H02用2个
φ 5.0mm AA07B** H04 用 4 个
φ 5.0mm AA07D** G04 用 4 个
φ 5.0mm AA11CG** OF用1个
其他 用于玻璃元件的双面胶纸 （外
卖品）。
10mm 宽，半透明
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA94E** 全工作头通用
元件 玻璃元件 PZ1460* 使用元件数
H01，OF 用 :32 个
H02用:64个
H04，G04 用 :64 个
吸嘴 φ 7.0mm AA080** H01 用 :1 个 ,H02 用 :2 个
φ 7.0mm AA07C** H04 用 :4 个
φ 7.0mm AA6TM** G04 用 :4 个
φ 7.0mm AA1CH** OF 用 :1 个
其他 用于玻璃元件的双面胶纸 （外卖品）。 10mm 宽，半透明
