7. 消耗品的更换 QD145-04 278 NXT Ⅱ机械手册 7.12 真空泵温度保险丝 7.12.1 更换方法 1. 将 主电源开关 OFF。 2. 拆下真空泵上方的盖板。 3. 请同时按下接头台的固定保险丝用的 2 个手柄。在此状态下拔 下保险丝。 4. 请在按下 2 个手柄的状态将新的保险丝插入到接头上。 注意 更换操作请务必在切断电源后进 行。 ⏽ᑺֱ䰽 ϱ 㧨/ ᑻ 㧪 㧨/ ᑻ 㧪 ⏽ᑺֱ䰽 ϱ 01ME…
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 277
7.11.3 基座控制 I/F 电路板 1 (2M-2 基座 )
1. 拆下基座控制箱 3 上方的盖板。
2. 请将防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从基座控制箱的 I/F 电路板上拔下保险丝 (F1， F2， F3， F4) 进行更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
1;7%$66E
))))
)
3/
3/3/
3/
)
)
)
Ё䕀⬉䏃ᵓ
ᑻࠊㆅ
)⚻ᮁ3/݇♃
)⚻ᮁ3/݇♃
)⚻ᮁ3/݇♃
)⚻ᮁ3/݇♃
7. 消耗品的更换 QD145-04
278 NXT Ⅱ机械手册

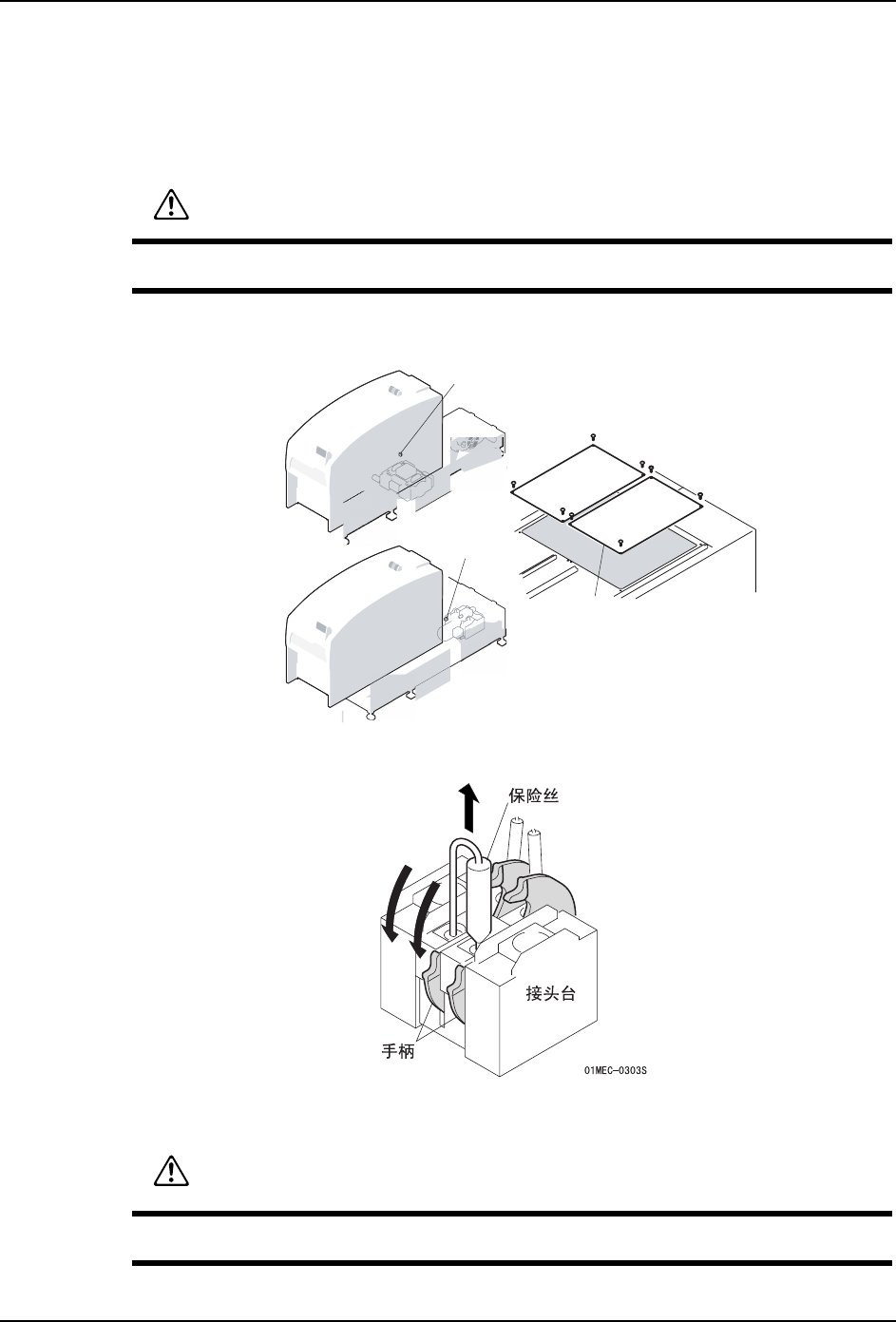

7.12 真空泵温度保险丝
7.12.1 更换方法
1. 将主电源开关 OFF。
2. 拆下真空泵上方的盖板。
3. 请同时按下接头台的固定保险丝用的 2 个手柄。在此状态下拔下保险丝。
4. 请在按下 2 个手柄的状态将新的保险丝插入到接头上。
注意
更换操作请务必在切断电源后进行。
⏽ᑺֱ䰽ϱ
㧨/ᑻ㧪
㧨/ᑻ㧪
⏽ᑺֱ䰽ϱ
01MEC-0584S
Ⲫᵓ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 279
7.13 冷却风扇
7.13.1 模组用风扇 ( 上侧 )
M3-2 模组的时候
1. 请将模组拉出来。
备注 )更换模组冷却风扇时，有必要拆除侧盖板。在模组后方有连接盖罩条的时候，因为会
与侧盖板相干涉，请拉出模组。
2. 将主电源开关 OFF。
3. 请拆除侧盖板的螺丝 (4 根 )。
01MEC-0580S
㒘ދै亢
警告
更换作业请必须在切断电源后进行。
01MEC-0496S
ջⲪᵓ
