QD145-04 6. 预防保养 NXT Ⅱ机械手册 223 6.9.15 料盘单元 -LT 驱动部的加油 〈TZ1/TZ2 轴滚珠丝杆〉 备注 )FUJI 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的简单标准。 1. 将 料盘单元 -LT 从模组上拆下来。 ( 详细请参考 " 5.5 料盘单元 -LT 的拆 除 / 安装 ") 2. 请 拆除料盘单元 -LT 的盖罩。( 详细请参考 "…
6. 预防保养 QD145-04
222 NXT Ⅱ机械手册
〈TY 轴皮带张力 ( 驱动部 )〉
1. 请测定皮带的张力。确认皮带中央的测定值在规定值以内。
2. 测定值超过上述的范围时请调整皮带张力。
请拧松马达的固定螺栓后旋转调整螺栓进行调整。
皮带张力 规定值 (Hz)
TZ轴(驱动部) 361～399
QD145-04 6. 预防保养
NXT Ⅱ机械手册 223
6.9.15 料盘单元 -LT 驱动部的加油
〈TZ1/TZ2 轴滚珠丝杆〉
备注 )FUJI 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的简单标准。
1. 将料盘单元 -LT 从模组上拆下来。( 详细请参考 " 5.5 料盘单元 -LT 的拆除 / 安装 ")
2. 请拆除料盘单元 -LT 的盖罩。( 详细请参考 " 8.22 拆下料盘单元 -LT 盖板 ")
3. 用清洁的布，擦去 TZ 轴滚珠丝杆的污垢。

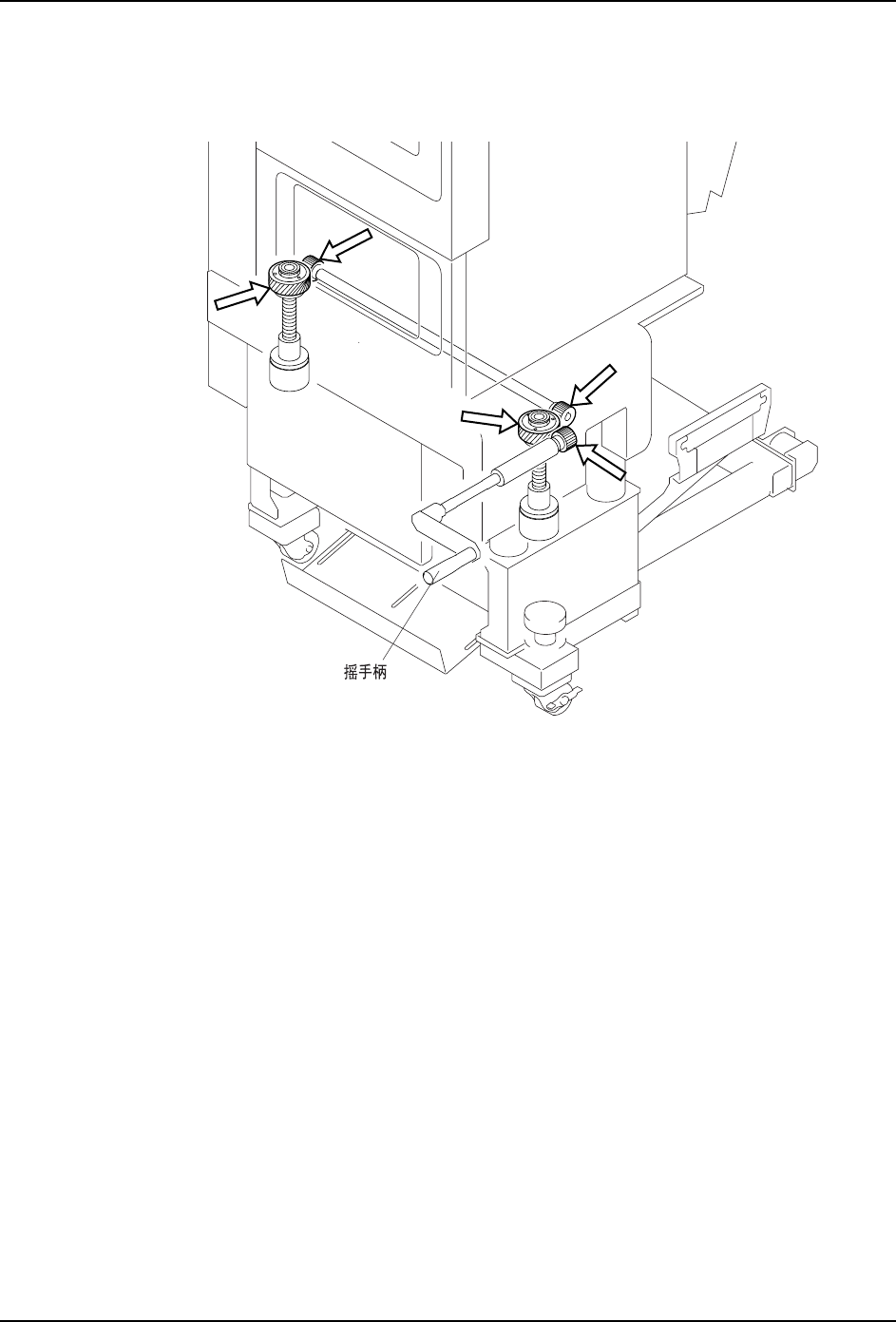

4. 用润滑油枪对 TZ 轴滚珠丝杆的吸嘴各加 0.5cc 的 Daphne Exponex No.2。
5. 用清洁的布，擦去渗出的多余的润滑油。
6. 请安装料盘单元 -LT 的盖罩。( 详细请参考 " 8.22 拆下料盘单元 -LT 盖板 ")
7. 将料盘单元 -LT 安装到模组上。( 详细请参考 " 5.5 料盘单元 -LT 的拆除 / 安装 ")
〈升降部齿轮〉
备注 )FUJI 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的简单标准。
1. 将料盘单元 -LT 从模组上拆下来。( 详细请参考 " 5.5 料盘单元 -LT 的拆除 / 安装 ")
2. 请拆除料盘单元 -LT 的盖罩。( 详细请参考 " 8.22 拆下料盘单元 -LT 盖板 ")
3. 用清洁的布，擦去料盘箱部齿轮的污垢。
4. 取 0.92cc 的 Daphne Exponex No.2 到毛刷上。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TZ1/TZ2 轴滚珠丝杆 0.5
01MEC-0227
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘箱部齿轮 0.92
