QD145-04 9. 测定和调整 NXT Ⅱ机械手册 401 a. 编辑修正值数值的时候。 b. 在 三搬运轨道搭载机上测 定 H02、H04、G04 工作头的时候 c. 如果玻璃元件只有 32 个，在单 / 双搬运轨道搭载机上测定 H02、H0 4、G04 工作头的 时候。 注意 )请不要变更创建的修正 值文件的文件名。 有可能会不能读取文件 到机器中， 导致反映 不出补正值。 「精度确认模式」 不能创建修正值文件。 取得测定结果时…
9. 测定和调整 QD145-04
400 NXT Ⅱ机械手册
10.按下 MANUAL 按钮，返回等待 START 画面后，请按下 START 按钮。机器开始贴装元件，测
定贴装精度。测定结束后，治具板自动地松开。
11.确认治具板的松开后，请按下 CYCLE STOP 按钮。返回到等待 START 画面。
12.按下 MANUAL 按钮，显示出手动指令画面后，请使用箭头键，选择排出电路板的指令，按
下OK按钮。
13.请根据向导画面拉出模组，取出治具板。然后慢慢地插入模组。
14.请按下 MANUAL 按钮。返回到等待 START 画面。
15.请记录在操作画面上显示的贴装精度测定结果。
16.PAM 的测定结果在公差范围以外时，有必要创建修正值文件。详细请参照 " 9.1.10 创建
修正值文件 "。但在 「精度确认模式」的时候，不能创建修正值文件。
17.请将在玻璃电路板上贴装的玻璃元件返回到治具板上，在 1005 白色元件时将双面粘纸从
玻璃电路板上剥离，重新粘贴新的粘纸。
在三搬运轨道搭载机测定 H02, H04, G04 工作头时
在以下的条件下，为了满足对精度测定必要的贴装点数，需要测定几次。请变更 Job，用 H02
工作头测量 2 次，用 H04、G04 工作头测定 4 次。详细请参考 " 9.1.2 样品 Job "。
α. 在三搬运轨道搭载机上测定 H02、H04、G04 工作头的时候
β. 如果玻璃元件只有 32 个，在单·双搬运轨道搭载机上测定 H02、H04、G04 工作头的时候
9.1.10 创建修正值文件
「PAM 模式」的时候，PAM 测定结束后创建修正值文件。修正值文件的创建方法，有简易创
建和手动创建。
简易创建可以不使用附加软件，方便地反映修正值数值到机器上。在需要手动创建以外的时
候，请使用简易创建。手动创建请在以下的例子时使用。
NXTOPE139
01MEC-0640
1;7%$66D
++6
*
䌈㺙㊒ᑺ³
&SṈ
&SṈ
f
f
f
f
f
f
+ǃ
+
+ǃ
2)ǃ
+ǃ
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 401
a. 编辑修正值数值的时候。
b. 在三搬运轨道搭载机上测定 H02、H04、G04 工作头的时候
c. 如果玻璃元件只有 32 个，在单 / 双搬运轨道搭载机上测定 H02、H04、G04 工作头的
时候。
注意 )请不要变更创建的修正值文件的文件名。有可能会不能读取文件到机器中，导致反映
不出补正值。
「精度确认模式」不能创建修正值文件。取得测定结果时，请按照与下项「手动生成修正值
文件的」的同样方法保存数据。
1. 在操作画面上 PAM 测定的测定结果显示后，请使用箭头键选择简易生成指令，按下 OK 按
键。创建修正值文件后，暂时处于 「START」按键等候状态。
2. 为了确认精度再次测定时，将治具平板安防在模组内，请按下 「START」按键。按下
「START」按键后修正值文件反映到机器中，开始测定。
3. 如果 PAM 测定完成后，创建修正值文件的备份。请选择附加软件机器设定画面的 「固有
值管理」- 「修正值文件的删除保存」。
4. 请选择进行备份的修正值文件，选择 「文件保存」。
简易创建的时候，不需要发送修正值文件。在以下的某一个的时机反映修正值文件到机器。
·机器在 PAM 模式的状态下，按下操作电路板的 「START」按键的时候
·把机器从 PAM 模式切换到生产模式的时候
01MEC-0641
01MEC-0642
01MEC-0643
9. 测定和调整 QD145-04
402 NXT Ⅱ机械手册
·重新启动机器的时候
手动创建修正值文件的时候
备注 )关于在此说明的附加软件的操作方法，请参考「NXT 附加软件操作手册」（在线手册）。

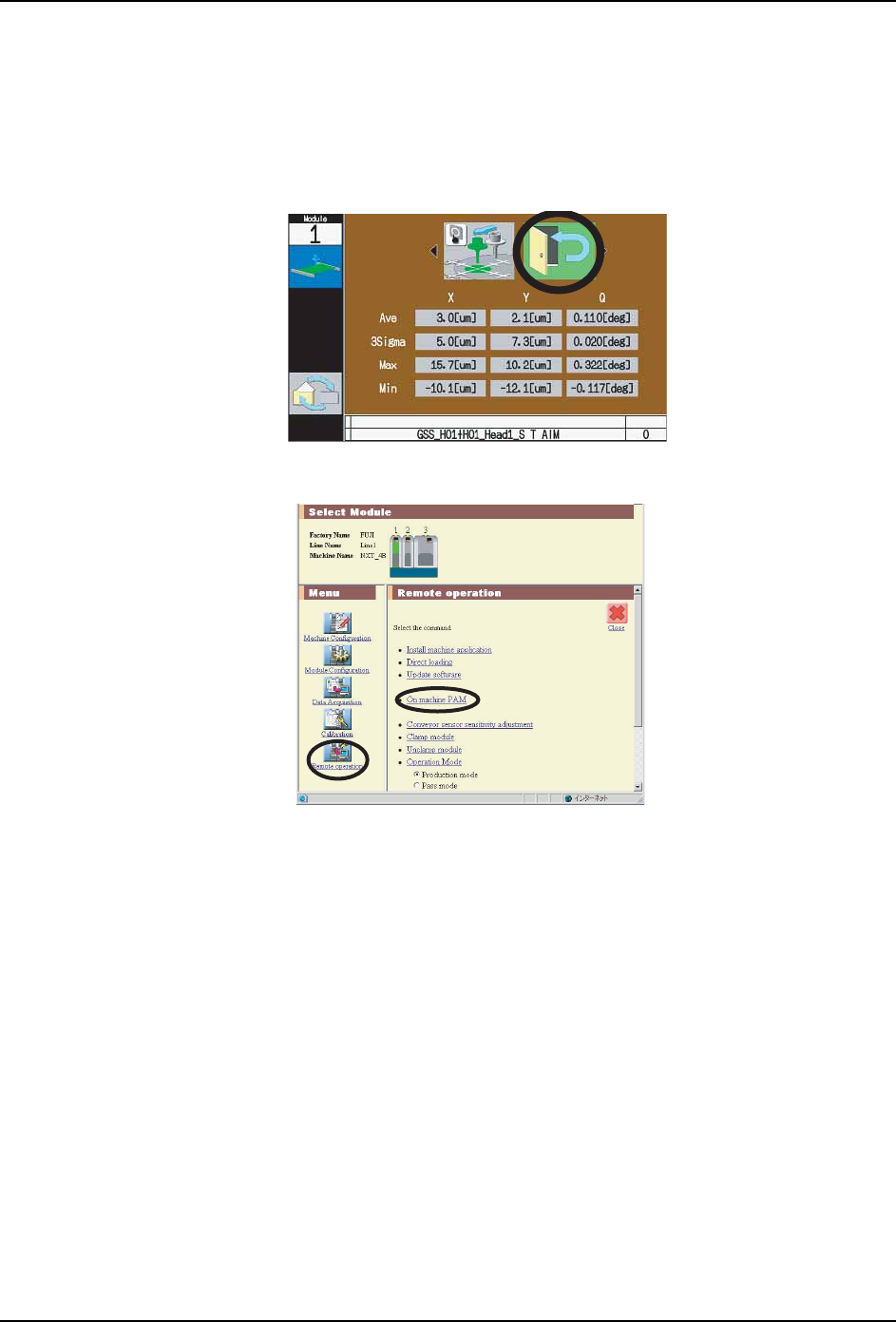

1. 在操作画面上显示出 PAM 的测定结果后，请使用箭头键选择手动创建指令，按下 OK 按
键。处于 「START」按键等待状态。
2. 在机器设定画面上，请确认取得 PAM 测定结果的模组。选择「远程操作」-「机上 PAM」。
3. 执行 「取得开始」后，开始取得数据。
备注 )执行 「开始取得」后，从 NXT-2 机器向服务器传输测定结果数据，显示出获取文件的
一览表。从此一览表选择文件保存后，测定结果数据从服务器下载到客户电脑中。测定
结果可用于贴装精度的补正。
01MEC-0644
01MEC-0638E
