QD145-04 8. 部件的更换 NXT Ⅱ机械手册 383 5. 请拆除固定螺丝 (8 个 )、侧盖板 ( 右侧 )。 备注 )不需要取下进口盖板 ( 图中暗部 )。 前盖板 1. 请从前盖板的上下及左侧面拆除固定螺 丝。 2. 请拉前盖板到面前。 3. 请拆除各种导线接插头。 下盖板 1. 请 取下下盖板 ( 左侧 )。 01MEC-0472 ࠡⲪᵓ 01MEC-0478S ԢⲪᵓ Ꮊջ 01MEC-0465S
8. 部件的更换 QD145-04
382 NXT Ⅱ机械手册

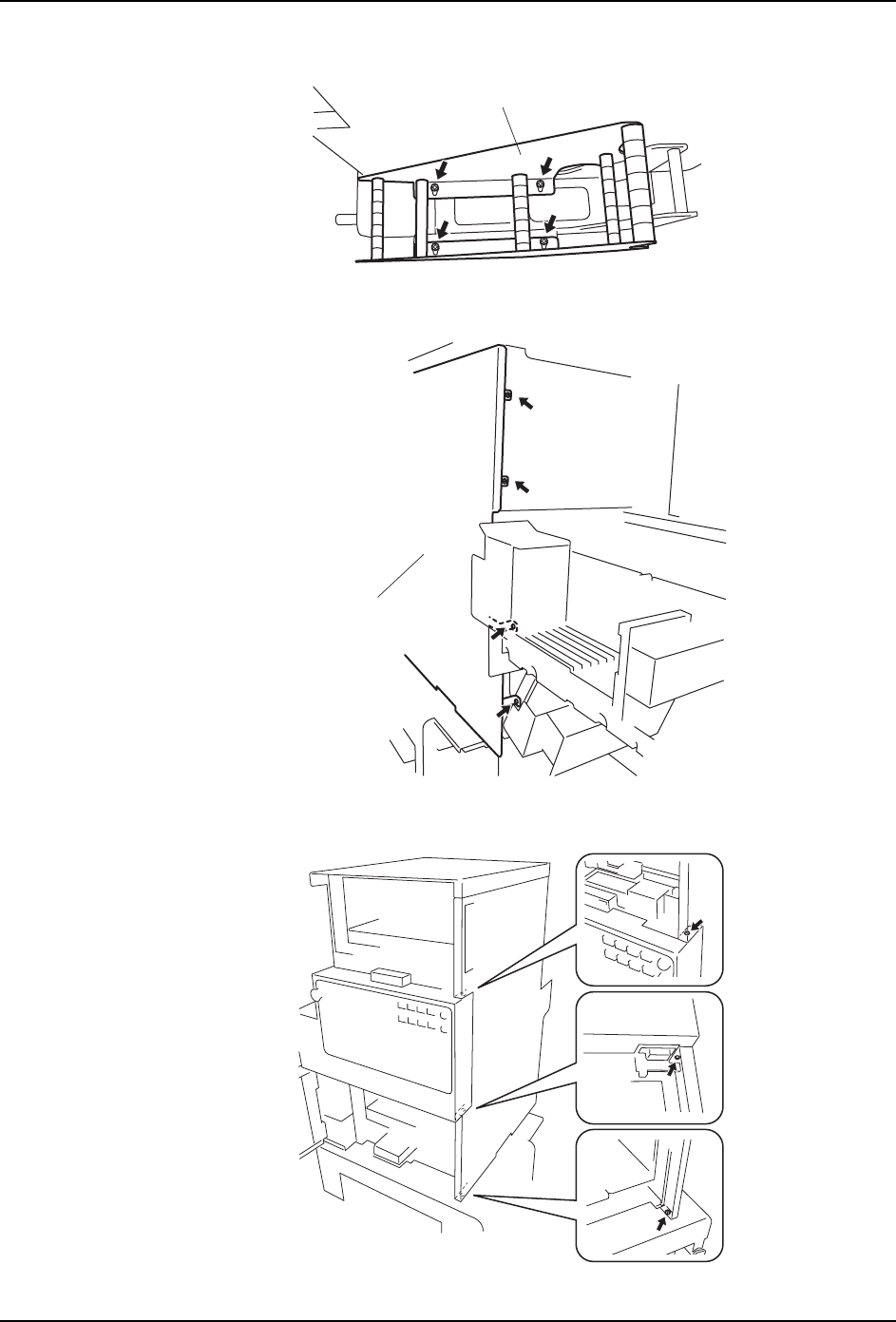

2. 如果料斗型料带托架安装在侧盖板 ( 右侧 ) 上，请取下料斗型料带托架。
3. 请拆除单元后面的侧盖板 ( 右侧 ) 的固定螺丝 (4 个 )。
4. 请拆除下图所示的侧盖板 ( 右侧 ) 的固定螺丝 (3 处 )。
᭭᭫ൟ᭭ᏺᠬᶊ
01MEC-0469
S
01MEC-0470S
⌟Ⲫᵓ㧔েջ㧕
01MEC-0471
QD145-04 8. 部件的更换
NXT Ⅱ机械手册 383

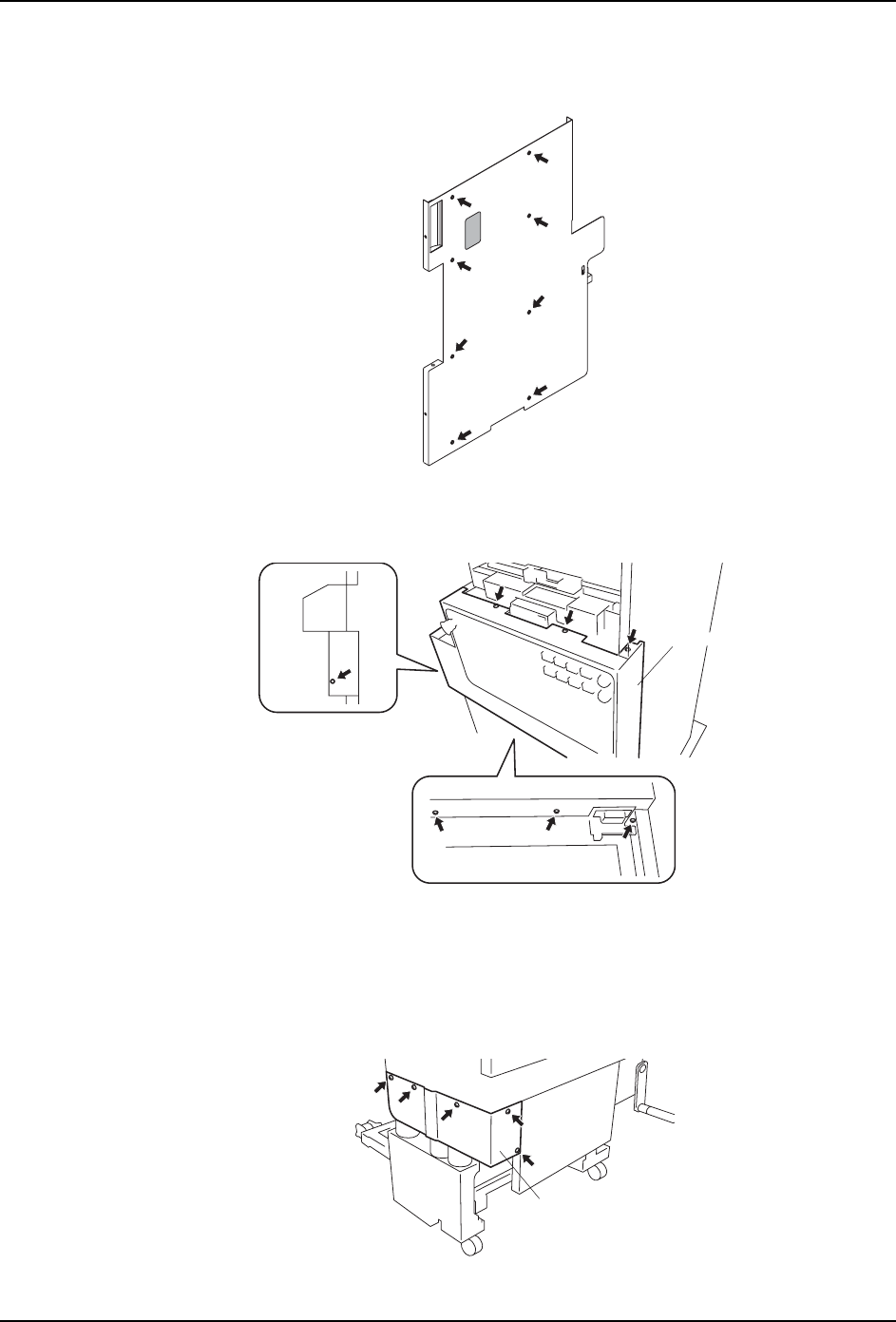

5. 请拆除固定螺丝 (8 个 )、侧盖板 ( 右侧 )。
备注 )不需要取下进口盖板 ( 图中暗部 )。
前盖板
1. 请从前盖板的上下及左侧面拆除固定螺丝。
2. 请拉前盖板到面前。
3. 请拆除各种导线接插头。
下盖板
1. 请取下下盖板 ( 左侧 )。
01MEC-0472
ࠡⲪᵓ
01MEC-0478S
ԢⲪᵓᎺջ
01MEC-0465S
8. 部件的更换 QD145-04
384 NXT Ⅱ机械手册
2. 请取下下盖板 ( 右侧 )。
3. 请取下下盖板 ( 前面 )。
4. 请拆除下盖板的固定螺丝 (8 个 )。
5. 请拉出下盖板到面前。
ԢⲪᵓ㧔েջ㧕
01MEC-0474S
ԢⲪᵓ㧔ࠡջ㧕
01MEC-0475S
ԢⲪᵓ
01MEC-0476S
