QD145-04 9. 测定和调整 NXT Ⅱ机械手册 385 9. 测定和调整 9.1 机上 PAM （测定贴装精度） 在此，就机器上的 PAM （Placing Accuracy Measurement softw are）进行说明。另外，从 软件版本 V5 .11 开始变更了 PAM 测 定的使用治具。到此为止使用的治具平板 (AA01B**)、玻 璃元件 (PZ1460*) 不能使用。请使用与软件版本相符的治具。 9.1.1 准…

100%1 / 447
8. 部件的更换 QD145-04
384 NXT Ⅱ机械手册

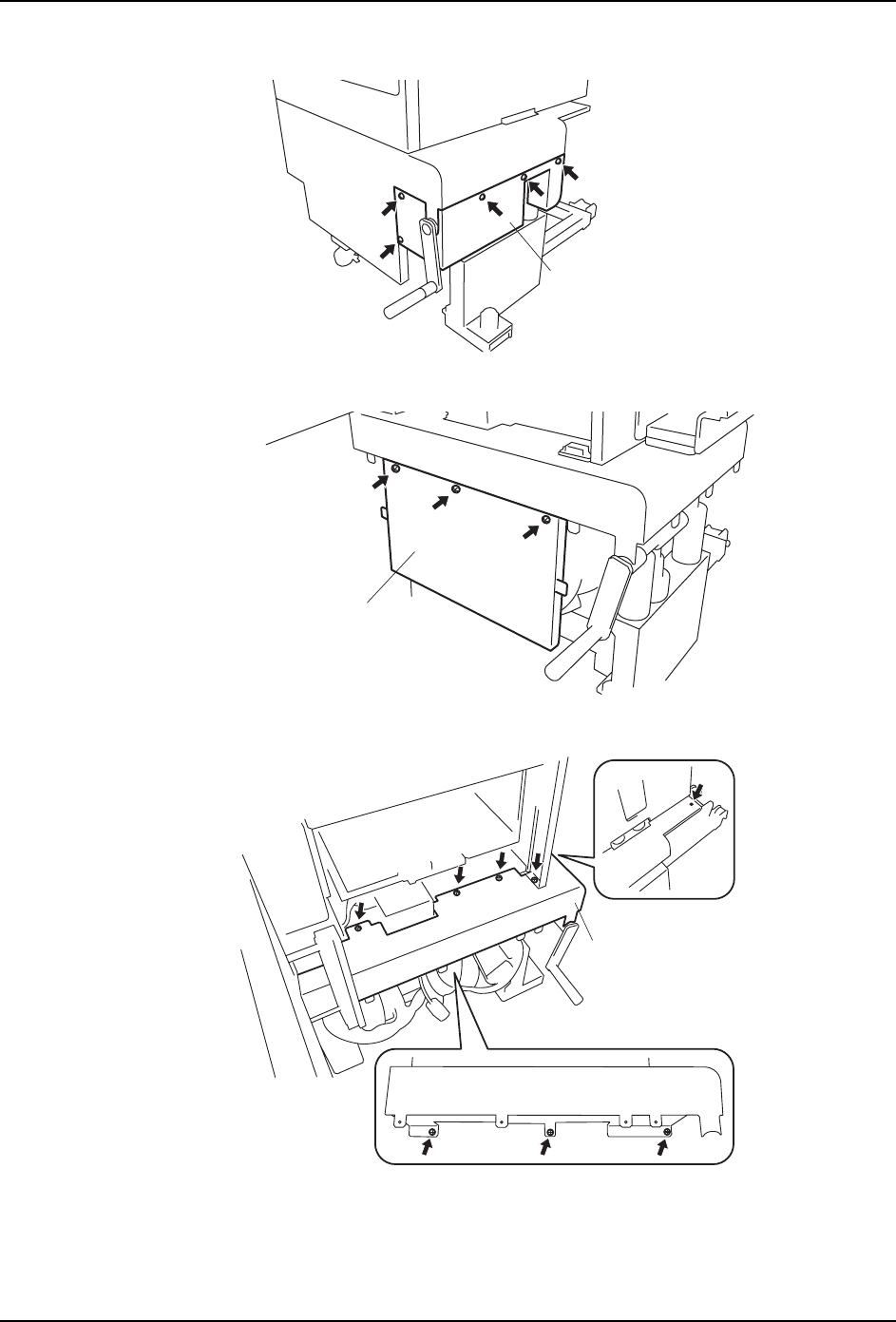

2. 请取下下盖板 ( 右侧 )。
3. 请取下下盖板 ( 前面 )。
4. 请拆除下盖板的固定螺丝 (8 个 )。
5. 请拉出下盖板到面前。
ԢⲪᵓ㧔েջ㧕
01MEC-0474S
ԢⲪᵓ㧔ࠡջ㧕
01MEC-0475S
ԢⲪᵓ
01MEC-0476S
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 385
9. 测定和调整
9.1 机上 PAM （测定贴装精度）
在此，就机器上的 PAM （Placing Accuracy Measurement software）进行说明。另外，从
软件版本 V5.11 开始变更了 PAM 测定的使用治具。到此为止使用的治具平板 (AA01B**)、玻
璃元件 (PZ1460*) 不能使用。请使用与软件版本相符的治具。
9.1.1 准备物品
PAM 测定时需要以下所列举的部件和治具。
9. 测定和调整 QD145-04
386 NXT Ⅱ机械手册

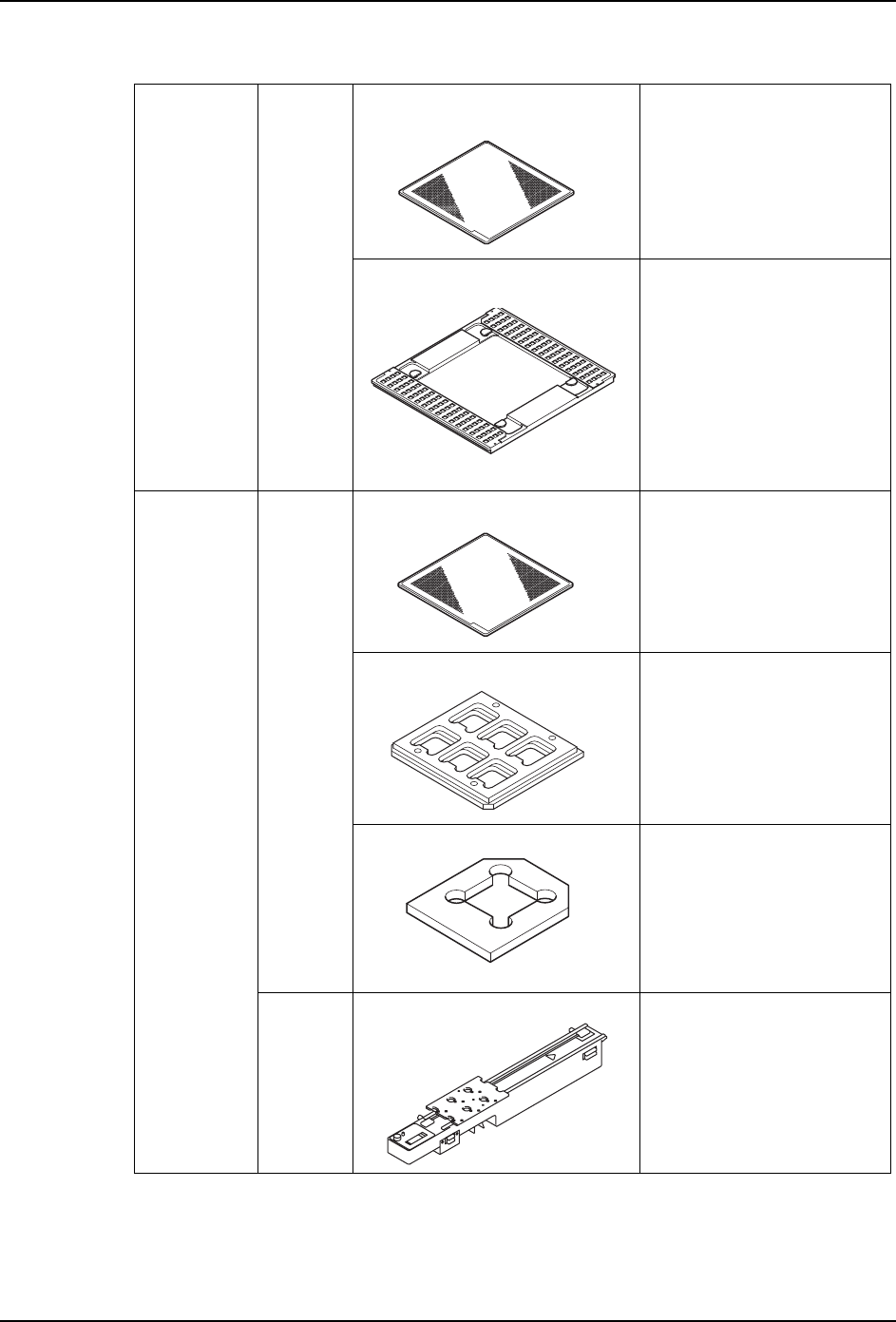

测定 H01，H02，H04，G04，OF 工作头时 （软件版本 V5.11 以后的时候）
单双搬运轨
道
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA94E** 全工作头通用
三搬运轨道 治具 玻璃电路板 PZ4405* 全工作头通用
治具料盘 AA83E** 使用 6 个
辅助件 PM0CBS* 使用 32 个
供料器 料盘供料器 M 型 搭载 2 英寸料盘适配器
NXTBAS185
01MEC-0625
NXTBAS185
01MEC-0626
01MEC-0627
01MEC-0628
