QD145-04 9. 测定和调整 NXT Ⅱ机械手册 387 测定 H01，H02，H04，OF 工作头时 （在软件版本 V5.11 以前的时候） 通用 元件 玻璃元件 PZ5240* 使用 元件数 : H01，OF 用 :32 个， H02 用 :64 个 H04，G04 用 :128 个 玻璃元件 PZ3891* 在 P03 和 G04 工作头组合 的时候使用 使用元件数 :128 个 吸嘴 φ 5.0mm AAOHR* * H0…
9. 测定和调整 QD145-04
386 NXT Ⅱ机械手册

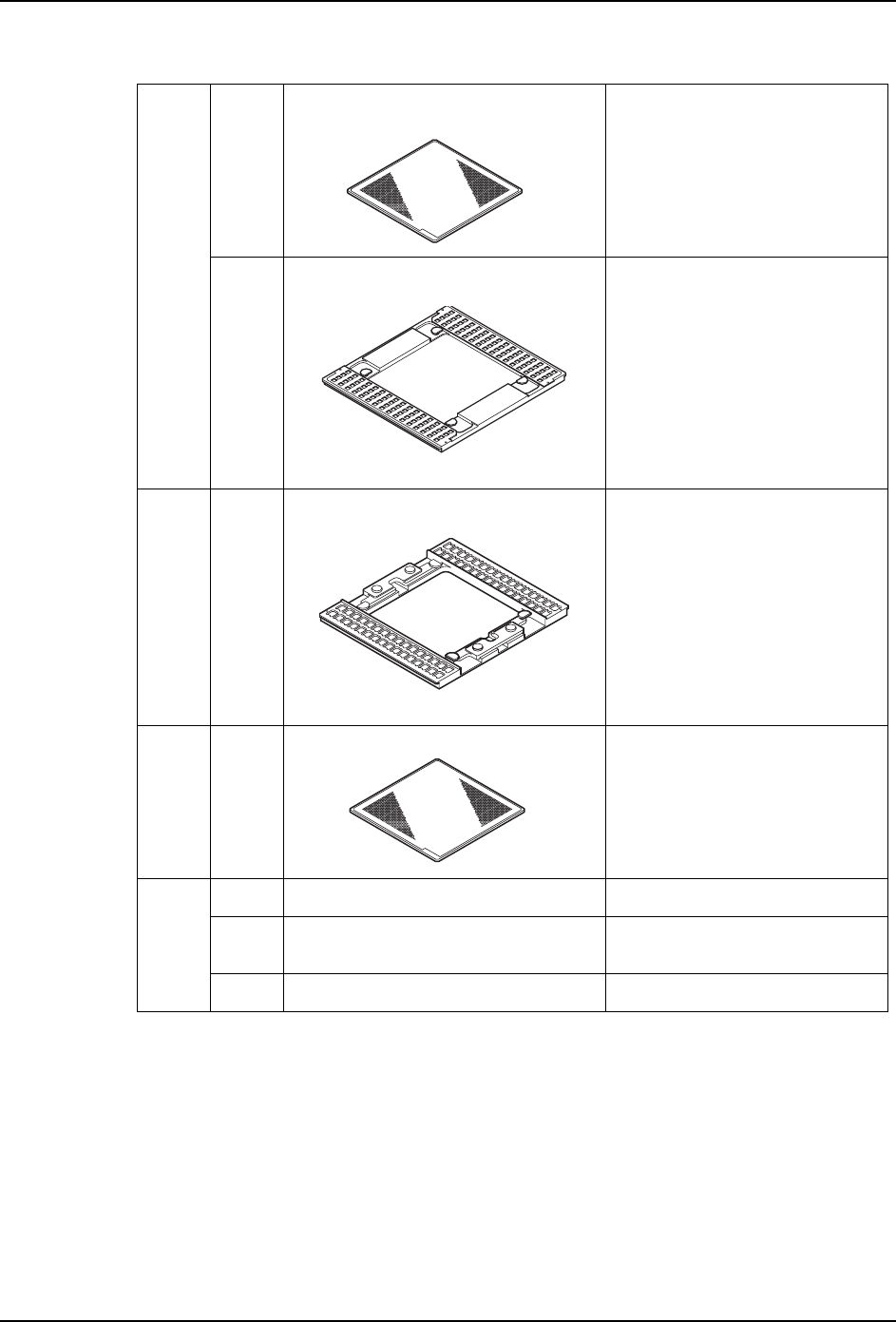

测定 H01，H02，H04，G04，OF 工作头时 （软件版本 V5.11 以后的时候）
单双搬运轨
道
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA94E** 全工作头通用
三搬运轨道 治具 玻璃电路板 PZ4405* 全工作头通用
治具料盘 AA83E** 使用 6 个
辅助件 PM0CBS* 使用 32 个
供料器 料盘供料器 M 型 搭载 2 英寸料盘适配器
NXTBAS185
01MEC-0625
NXTBAS185
01MEC-0626
01MEC-0627
01MEC-0628
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 387
测定 H01，H02，H04，OF 工作头时 （在软件版本 V5.11 以前的时候）
通用 元件 玻璃元件 PZ5240* 使用元件数 :
H01，OF 用 :32 个，H02 用
:64 个
H04，G04 用 :128 个
玻璃元件 PZ3891* 在 P03 和 G04 工作头组合
的时候使用
使用元件数 :128 个
吸嘴 φ 5.0mm AAOHR** H01 用 1 个 ,H02用2个
φ 5.0mm AA07B** H04 用 4 个
φ 5.0mm AA07D** G04 用 4 个
φ 5.0mm AA11CG** OF用1个
其他 用于玻璃元件的双面胶纸 （外
卖品）。
10mm 宽，半透明
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA94E** 全工作头通用
元件 玻璃元件 PZ1460* 使用元件数
H01，OF 用 :32 个
H02用:64个
H04，G04 用 :64 个
吸嘴 φ 7.0mm AA080** H01 用 :1 个 ,H02 用 :2 个
φ 7.0mm AA07C** H04 用 :4 个
φ 7.0mm AA6TM** G04 用 :4 个
φ 7.0mm AA1CH** OF 用 :1 个
其他 用于玻璃元件的双面胶纸 （外卖品）。 10mm 宽，半透明
NXTBAS185
NXTBAS1
8
9. 测定和调整 QD145-04
388 NXT Ⅱ机械手册
测定 H08，H12(S)，H12HS 时
单双
搬运
轨道
治具 玻璃电路板 PZ1459* 全工作头通用
治具 治具板 AA94E** 全工作头通用
在软件版本 V5.11 以后的时候
使用
治具 治具板 AA01B** 全工作头通用
在软件版本 V5.11 以前的时候
使用
三搬
运轨
道
治具 玻璃电路板 PZ4405* 全工作头通用
通用 元件 1005 白色元件 K5488B 10,000 个 / 卷
吸嘴 φ 0.7 AA735** H08 用 :8 个
H12S、H12HS：12 个
其他 用于白色元件的双面胶纸 T4067B。 50mm × 100mm，透明 No.5605
NXTBAS185
01MEC-0625
NXTBAS1
8
NXTBAS185
