7. 消耗品的更换 QD145-04 310 NXT Ⅱ机械手册 7. 更换头部的排气阀 a. 使 用六角扳手 (2.5mm ) 松开螺丝，拆下阀 压板和阀。 b. 请将拆下的阀压板用空气枪清扫。 c. 将新品的阀和拆除的阀压板安装在头部内 。 注意 )请将阀设置在阀压板的下方。 d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用 六角扳手临时固定。 e. 用转矩螺丝刀紧固。(4 Nm ) 8. 排气阀也按相同要领更换吸气阀。…
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 309
4. 拆除固定螺栓 （7 根），拆除泵的顶部 Assy。
5. 拆下固定螺丝 （3 根），拆除泵顶部盖板。
6. 拆除O型圈和过滤器（2个）。
01MEC-0350S
⋉༈䚼#UU[
01MEC-0351
01MEC-0352S
䖛Ⓒ఼
Oൟ
7. 消耗品的更换 QD145-04
310 NXT Ⅱ机械手册

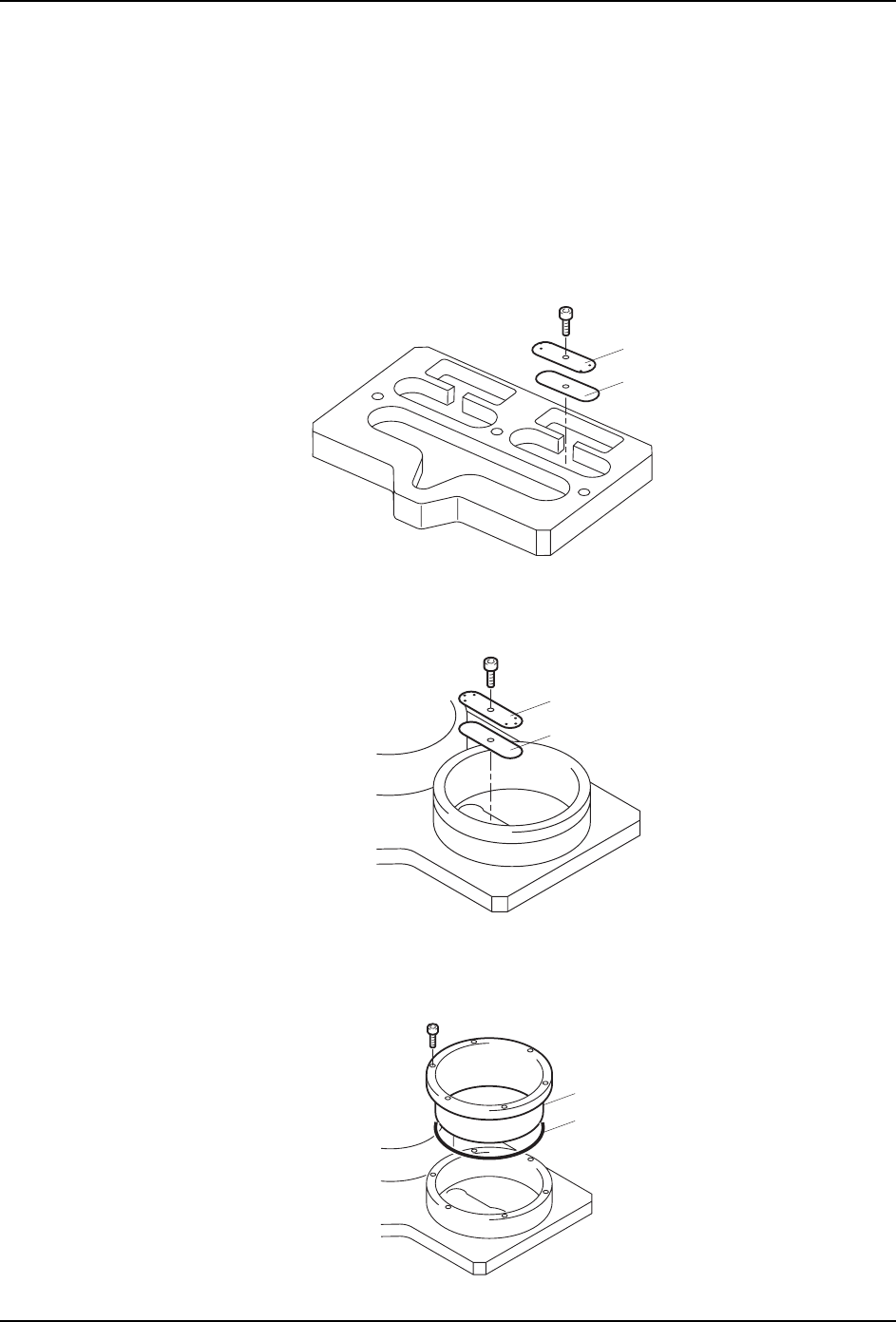

7. 更换头部的排气阀
a. 使用六角扳手 (2.5mm) 松开螺丝，拆下阀压板和阀。
b. 请将拆下的阀压板用空气枪清扫。
c. 将新品的阀和拆除的阀压板安装在头部内。
注意 )请将阀设置在阀压板的下方。
d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用六角扳手临时固定。
e. 用转矩螺丝刀紧固。(4 Nm)
8. 排气阀也按相同要领更换吸气阀。
注意 )请将阀设置在阀压板的下方。
9. 更换 O 型圈 (S-100)。
a. 拆除固定螺丝 （6 根 )，拔出汽缸。
01MEC-0353S
䯔
䯔य़ᵓ
01MEC-0354S
䯔
䯔य़Ⲫ
01MEC-0355S
Oൟ⦃
⇨㔌
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 311
b. 请将拔出的汽缸用空气枪清扫。
c. 与新品的 O 型圈更换。
d. 在泵头部内薄薄地涂敷硅质润滑油。
e. 将汽缸对齐螺丝孔插入到泵头部中。
f. 用螺丝刀临时紧固固定螺丝。
g. 用转矩螺丝刀紧固。(4 Nm)
10.更换 O 型圈和过滤器 （2 个 )。
11.用固定螺丝紧固泵头部盖罩。
01MEC-0356S
⍺⒥⊍
01MEC-0357S
⇨㔌
01MEC-0352S
䖛Ⓒ఼
Oൟ
