QD145-04 6. 预防保养 NXT Ⅱ机械手册 221 〈TY 轴皮带张力 ( 往复臂部 )〉 1. 请测定皮带的张力。确认在跨距最长的 皮带中央的测定值在规定值以内。 2. 测定值超过上述的范围时请调整皮带张 力。 拧松张紧轮的固定螺栓。请松开 锁定螺母旋转调整螺栓进行调整。 皮带张力 规定值 (Hz) T Z轴(往 复 臂 部) 3 7～4 0 1;7078D
6. 预防保养 QD145-04
220 NXT Ⅱ机械手册
6.9.14 料盘单元 -L 皮带张力的检查·调整
在确认皮带张力时，请预先准备张力计。另外，请拆除料盘单元 -L。( 详细请参考 " 5.5 料
盘单元 -L 的拆除 ")
〈TZ 轴皮带张力〉
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值在规定值以内。
2. 测定值超过上述的范围时请调整皮带张力。拧松固定螺栓后旋转调整螺栓进行调整。
皮带张力 规定值 (Hz)
TZ轴 44～48
1;7078D
QD145-04 6. 预防保养
NXT Ⅱ机械手册 221
〈TY 轴皮带张力 ( 往复臂部 )〉
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值在规定值以内。
2. 测定值超过上述的范围时请调整皮带张力。
拧松张紧轮的固定螺栓。请松开锁定螺母旋转调整螺栓进行调整。
皮带张力 规定值 (Hz)
TZ轴(往复臂部) 37～40
1;7078D
6. 预防保养 QD145-04
222 NXT Ⅱ机械手册

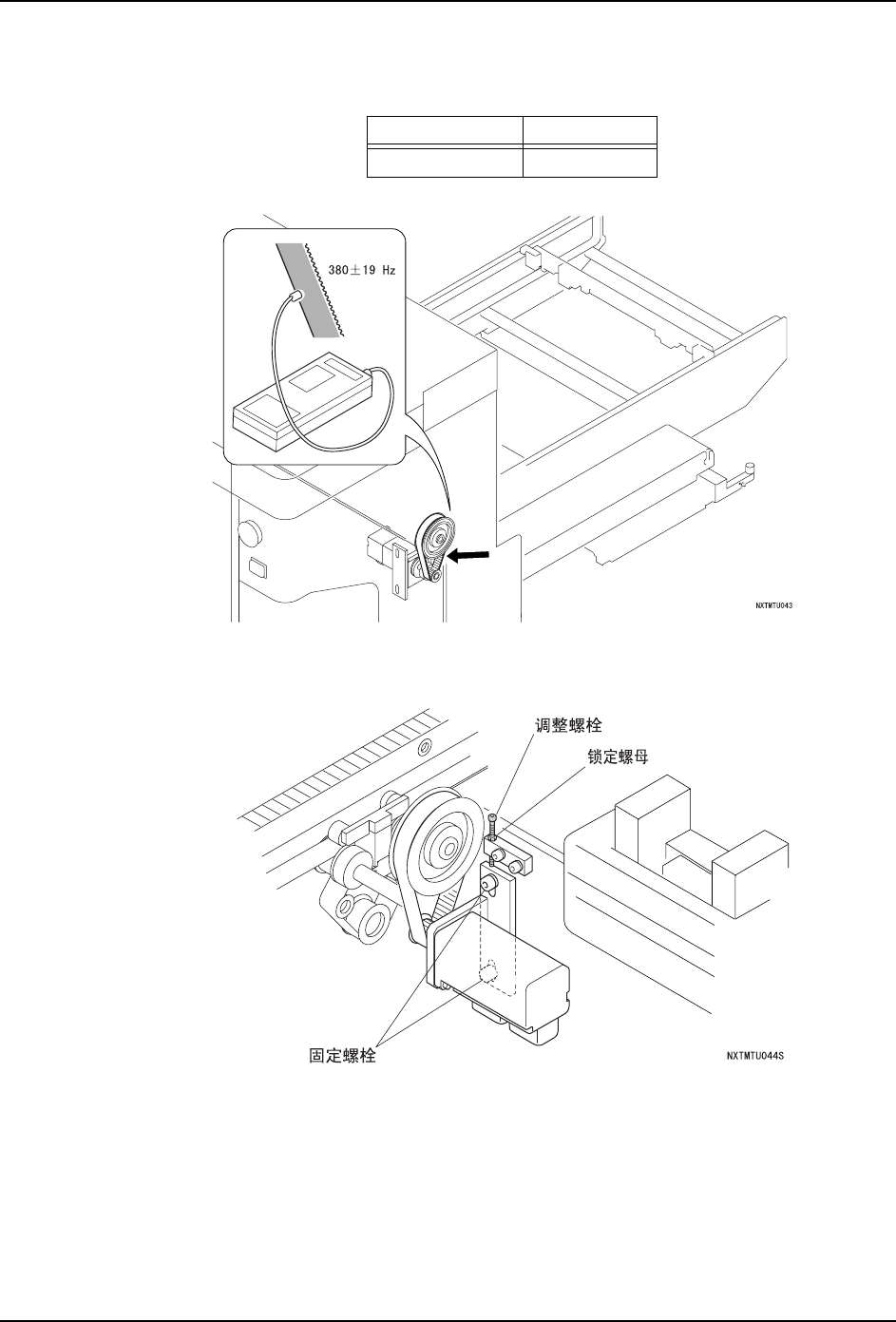

〈TY 轴皮带张力 ( 驱动部 )〉
1. 请测定皮带的张力。确认皮带中央的测定值在规定值以内。
2. 测定值超过上述的范围时请调整皮带张力。
请拧松马达的固定螺栓后旋转调整螺栓进行调整。
皮带张力 规定值 (Hz)
TZ轴(驱动部) 361～399
