6.10.9 搬运轨道传送带的清扫
清扫时期
发生以下不良情况时，请清扫搬运轨道传送带。
·在搬运轨道表面粘附的焊剂污浊电路板。
·电路板的停止位置不安定或者发生电路板搬运错误。
步骤
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 请将主电源开关 OFF。

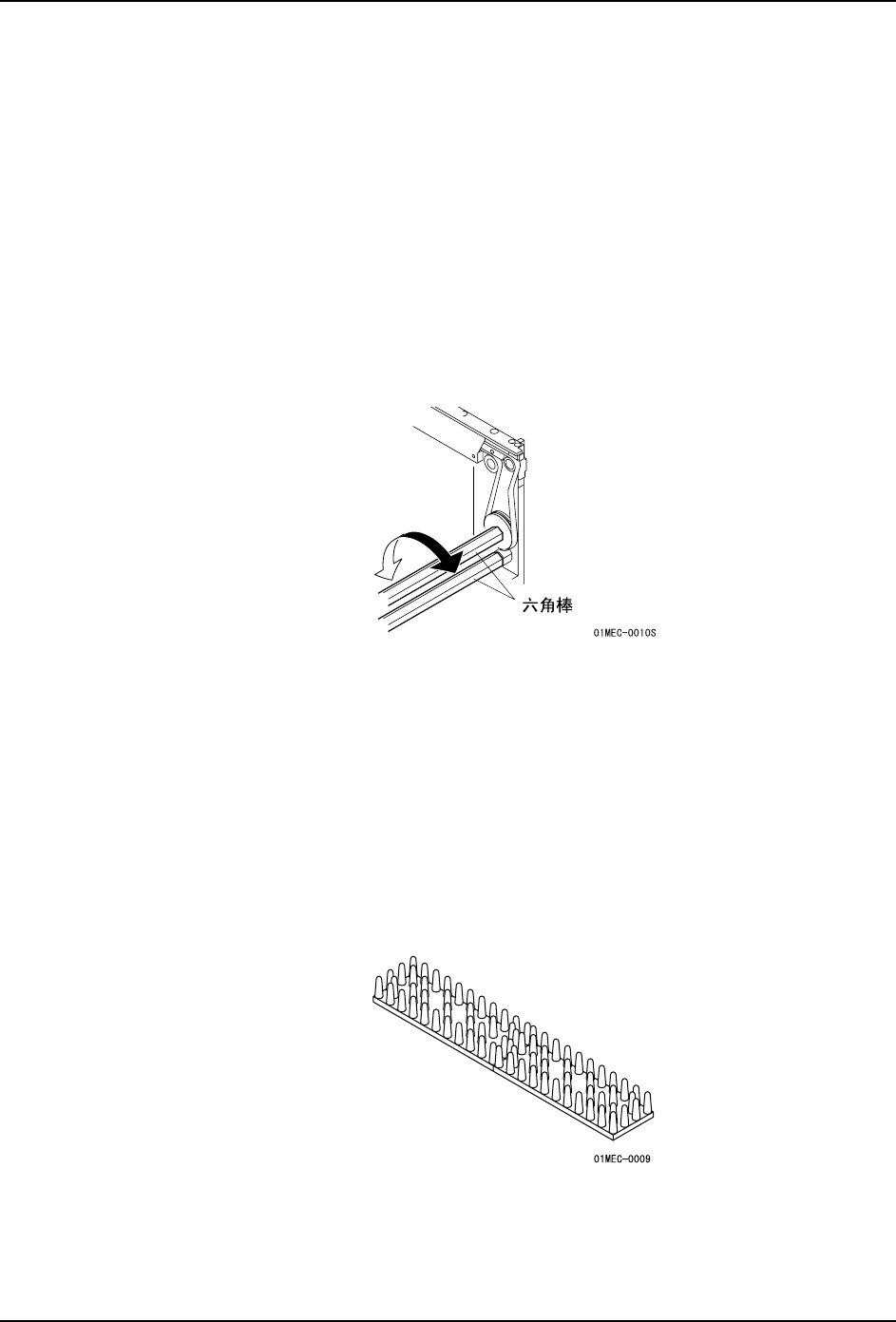

3. 用浸有工业用酒精的柔软的布清扫搬运轨道传送带的搬运面。一边旋转六角棒，一边擦
干净周围的污垢。
4. 将润滑剂 （Biral T&D）粘在别的布上。以上述相同的要领薄薄地涂敷在搬送面上。
备注 )在皮带搬运面上涂敷润滑剂是防治磨损的方法，请注意不要过分涂敷。
5. 最后用干布轻轻地擦掉润滑剂。
6.10.10 软支撑销的清扫
在销的前端粘附的焊剂污浊电路板时，请清扫软支撑销。
方法
请使用干的柔软的布轻轻地擦去软支撑销的污垢。污垢严重时，请与新的软支撑销更换。
注意 )软支撑销使用了一部份水溶性材料。请不要使用中性洗涤剂等溶液。
6. 预防保养 QD145-04
240 NXT Ⅱ机械手册
6.10.11 搬运轨道 CZ 轴皮带张力的检查·调整
在发生如电路板异常的时候，请检查搬运轨道传送带。

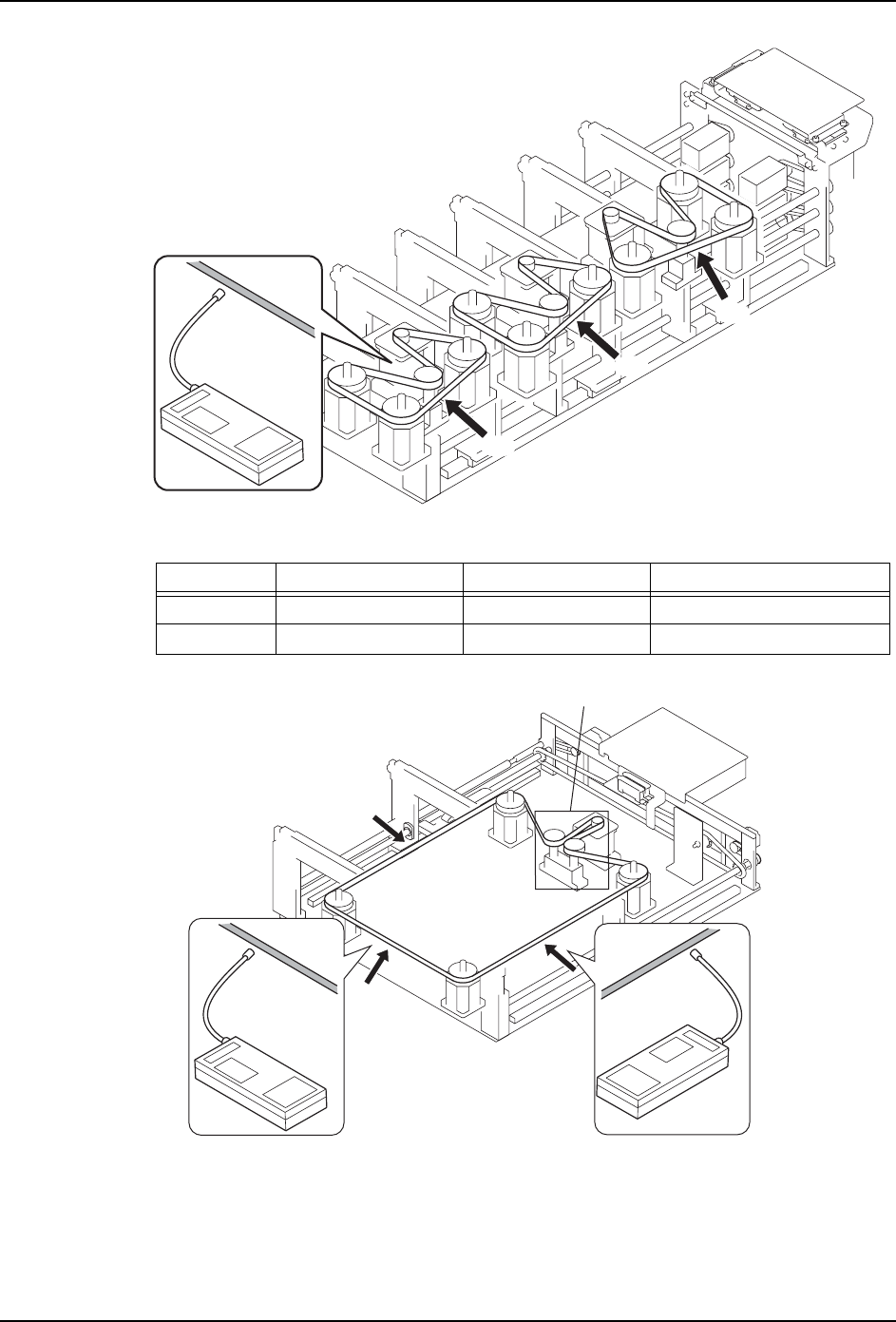

M3-2 搬运轨道的规定张力
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 42±10 25～52 单搬运轨道
B 156 ± 10 94 ～ 166 双搬运轨道
C 96 ± 10 58 ～ 106 双搬运轨道
D 42±10 25～52 单搬运轨道
01MEC-0414S
ᓴҾ
(C)
䋼ऩᨀ䖤䔼䘧䋾
01MEC-0413S
䋼ঠᨀ䖤䔼䘧䋾
(A)
ᓴҾ
(B)
QD145-04 6. 预防保养
NXT Ⅱ机械手册 241

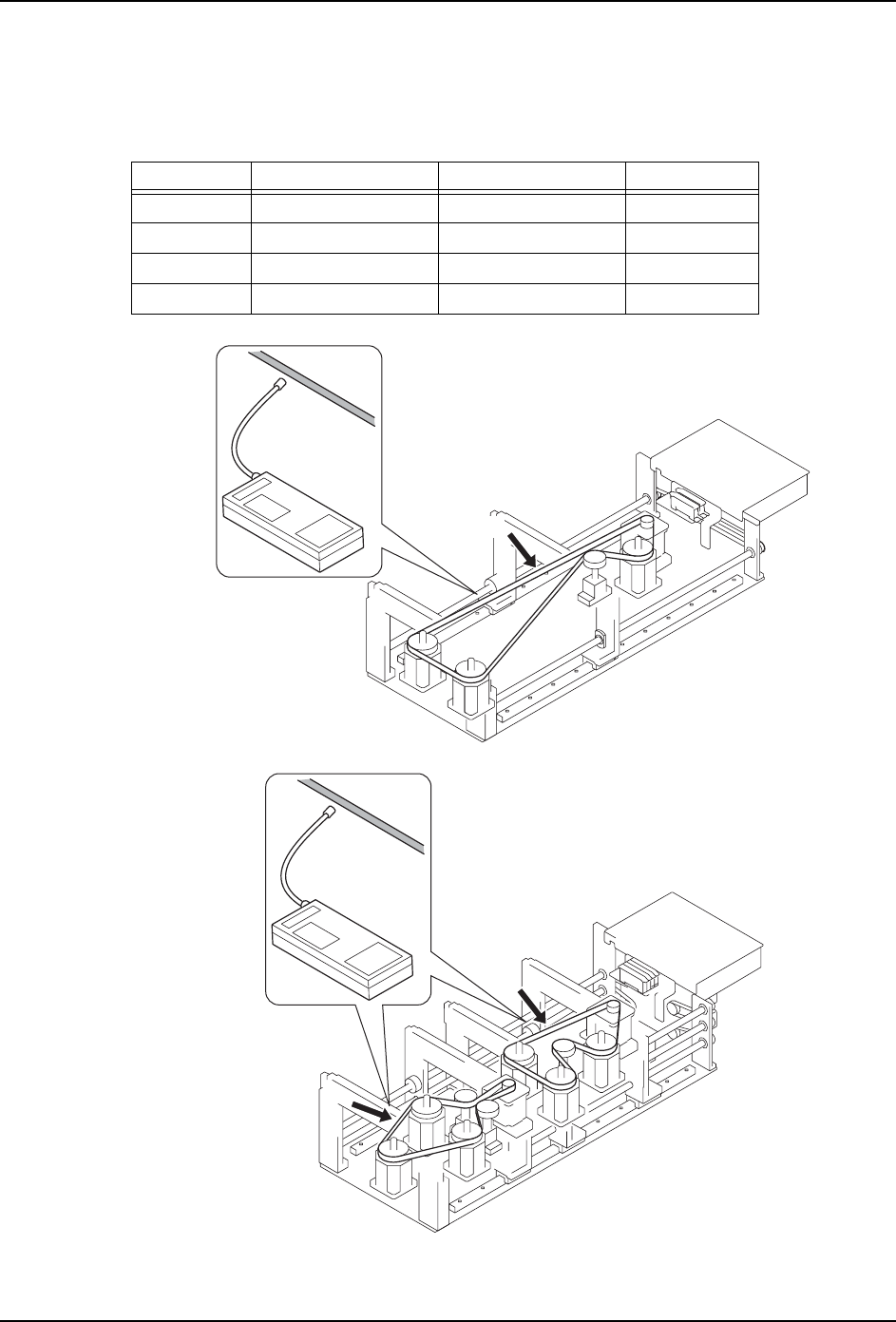

M6-2 搬运轨道的规定张力
ᓴҾ
0(&6
㧨ϝᨀ䖤䔼䘧㧪
'
'
'
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 63±10 38～73 -
B 45 ± 10 27 ～ 55 仅仅是单搬运轨道
01MEC-0214Sa
(A)
(B)
(B)
ᓴ䕂
ᓴҾ
㧨ऩᨀ䖤䔼䘧㧪
ᓴҾ
