QD145-04 7. 消耗品的更换 NXT Ⅱ机械手册 313 14.组装泵头部。 a. 用手拿着连杆，与泵头部的汽缸对齐、慢 慢地将泵头部压入到盖罩中。 b. 临时紧固固定螺栓 （7 根 )。 c. 用 转矩扳手按下图所示顺 序紧固定。 （16 Nm) 15.另一侧的泵头部也 同样拆下，请进行元 件更换。 16.请从开口部用手转 动轴，确认是否顺畅 地旋转。 17.安装盖罩并临时固 定。 18.用转矩扳手紧固定 。(10 Nm) 1…
7. 消耗品的更换 QD145-04
312 NXT Ⅱ机械手册
12.更换盖垫
a. 使用六角扳手 (5 mm) 松开螺丝，取下压板和盖垫。
b. 请将拆下的压板用空气枪清扫。
c. 将新品的盖垫和拆除的压板安装在连杆内。
d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用六角扳手临时固定。
e. 用转矩螺丝刀紧固。(10 Nm)
13.更换 O 型圈 (AS568-117)。
备注 )O 型圈有时贴在取下的泵头部的后面。
01MEC-0358S
य़ᵓ
Ⲫൿ
01MEC-0359
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 313
14.组装泵头部。
a. 用手拿着连杆，与泵头部的汽缸对齐、慢慢地将泵头部压入到盖罩中。
b. 临时紧固固定螺栓 （7 根 )。
c. 用转矩扳手按下图所示顺序紧固定。（16 Nm)
15.另一侧的泵头部也同样拆下，请进行元件更换。
16.请从开口部用手转动轴，确认是否顺畅地旋转。
17.安装盖罩并临时固定。
18.用转矩扳手紧固定。(10 Nm)
19.安装防震橡胶。
安装真空泵
1. 用与拆除时相反的顺序，将真空泵放入机器基座内进行固定。
2. 请进行接线台的配线（电源线3根，地线1根)。
01MEC-0360
1
2
6
87
5
9
3
10
4
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
7. 消耗品的更换 QD145-04
314 NXT Ⅱ机械手册
7.24 废料带处理单元的可动刀刃的更换
7.24.1 更换时期
在可动刀刃残缺、刀口变钝等需要更换的时候。

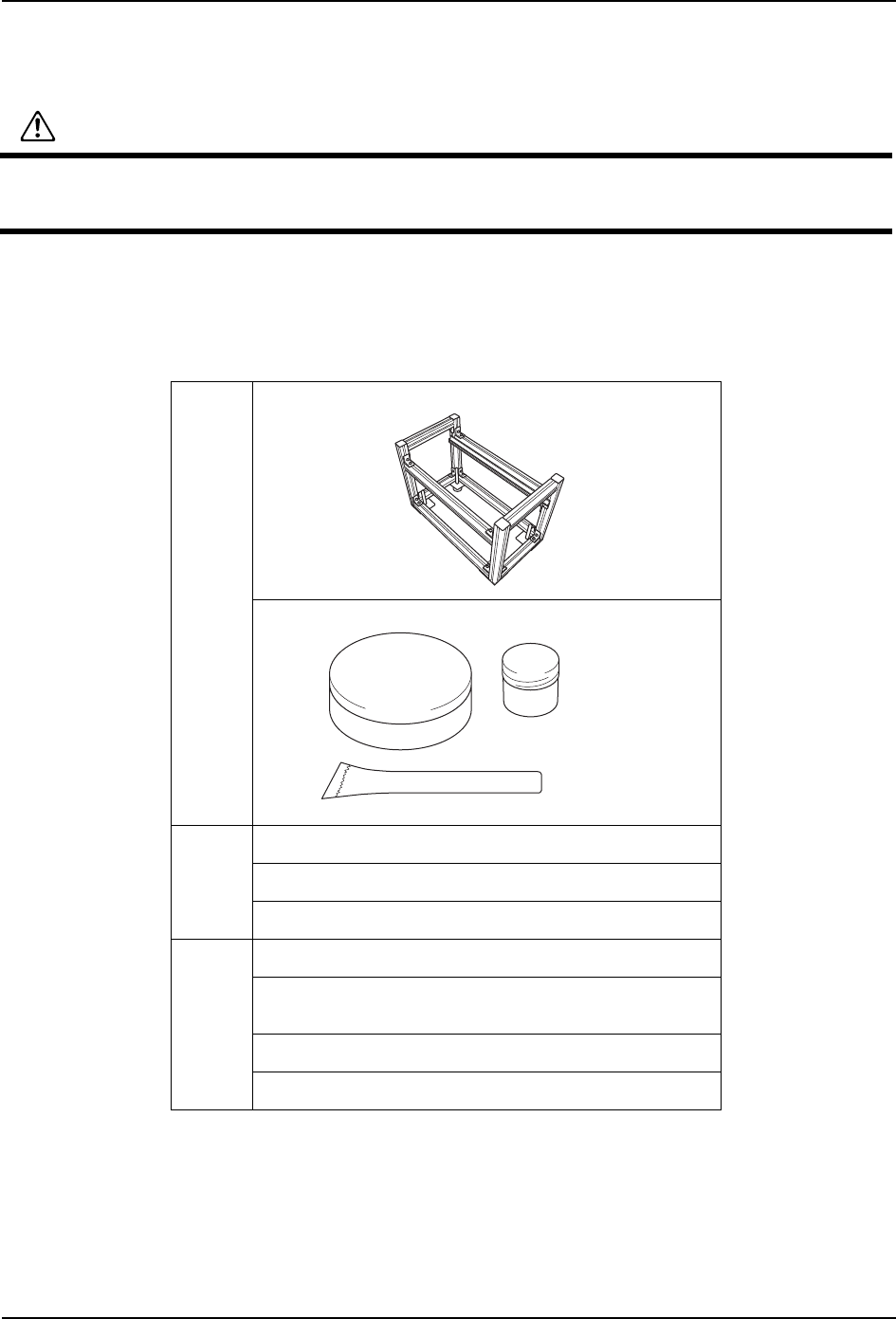

7.24.2 准备的东西
警告
请别拔把手指等放入废料带处理单元的开口部，有受伤的可能。
除去调整间隙时，操作中请在可动刀刃和固定刀刃之间放入胶纸带等。因为有可能受伤。
治具 刀刃对齐调整用治具 AA3HT**
油灰
工具 L 形六角扳手套件
一字型螺丝刀
榔头 ( 铜或者橡胶制品 )
其他 秤
塞尺(间隙量规)
厚 0.02mm、0.06mm
手套 ( 橡胶及布制 )
脱脂剂
01MEC-0592
