QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 317
可动刀刃的安装和调整
11.请从固定刀刃离开的 ( 压在下侧的 ) 位置安装新的可动刀刃，用榔头敲打到可动的程度，
用螺栓临时紧固。
12.请拆除锁定使可动刀刃前进。
13.用铜或者橡胶制的榔头一边打可动刀刃，一边调整固定刀刃和可动刀刃的间隙、一边插
入塞尺到间隙，请在厚度可以进入 0.02mm 不能进入 0.06mm 之间调整。请确认在各个刀
刃上有 2 处。
14.请拧紧螺栓，确认是否确保了适当的间隙。没有确保适当的间隙时，请重新进行调整。
15.请安装可动刀刃。
油灰的涂敷
16.请与油灰的液剂一起放入到油灰搅拌用容器中均匀地搅拌。液剂和硬化剂的配合比是
10:1。
·油灰的使用量的基准
M3-2 废料带处理单元 1 台量为 液剂 9g、硬化剂 0.9g
M6-2 废料带处理单元 1 台量为 液剂 18g、硬化剂 1.8g
注意 )·请在混合后 60 分以内使用油灰。
·请用秤进行分量测定后混合。( 计量的误差，对于液剂 10 控制硬化剂在 0.9 ～ 1.1。)
01MEC-0593
S
य़ϟջ
01MEC-0601S
าሎ
ৃࡼߔߗᅮߔߗ
⌟ᅮԡ㕂
注意
使用油灰时，请带好保护眼镜、口罩、橡胶手套等保护用具。
0(&6
ো6%
⎆ࠖ
⹀࣪ࠖ
ࠂߔ
7. 消耗品的更换 QD145-04
318 NXT Ⅱ机械手册
17.请使用干净的布、脱脂剂，擦去可动刀刃安装面间隙之间的污垢。
18.如下图所示的状态，使用刮刀对可动刀刃安装面的间隙涂敷油灰。如果在不需要的部分
附着了油灰时，请用布擦去。
19.请将废料带处理单元从对齐刀刃调整治具上取下，放置在操作台上。
20.请使用干净的布、脱脂剂，擦去滑槽盖板前端部和可动刀刃的污垢。
21.请在滑槽盖板前端涂敷油灰。尽可能往盖板前端里多涂敷油灰。
01MEC-0603S
䯈䱭
⊍♄ⱘ⍖ᭋ⢊ᗕⱘ՟ᄤ
ৃࡼߔߗ
01MEC-0604S
ৃࡼߔߗ
⏙ᠿ㣗ೈ
㢅ῑⲪᵓ
01MEC-0605S
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 319

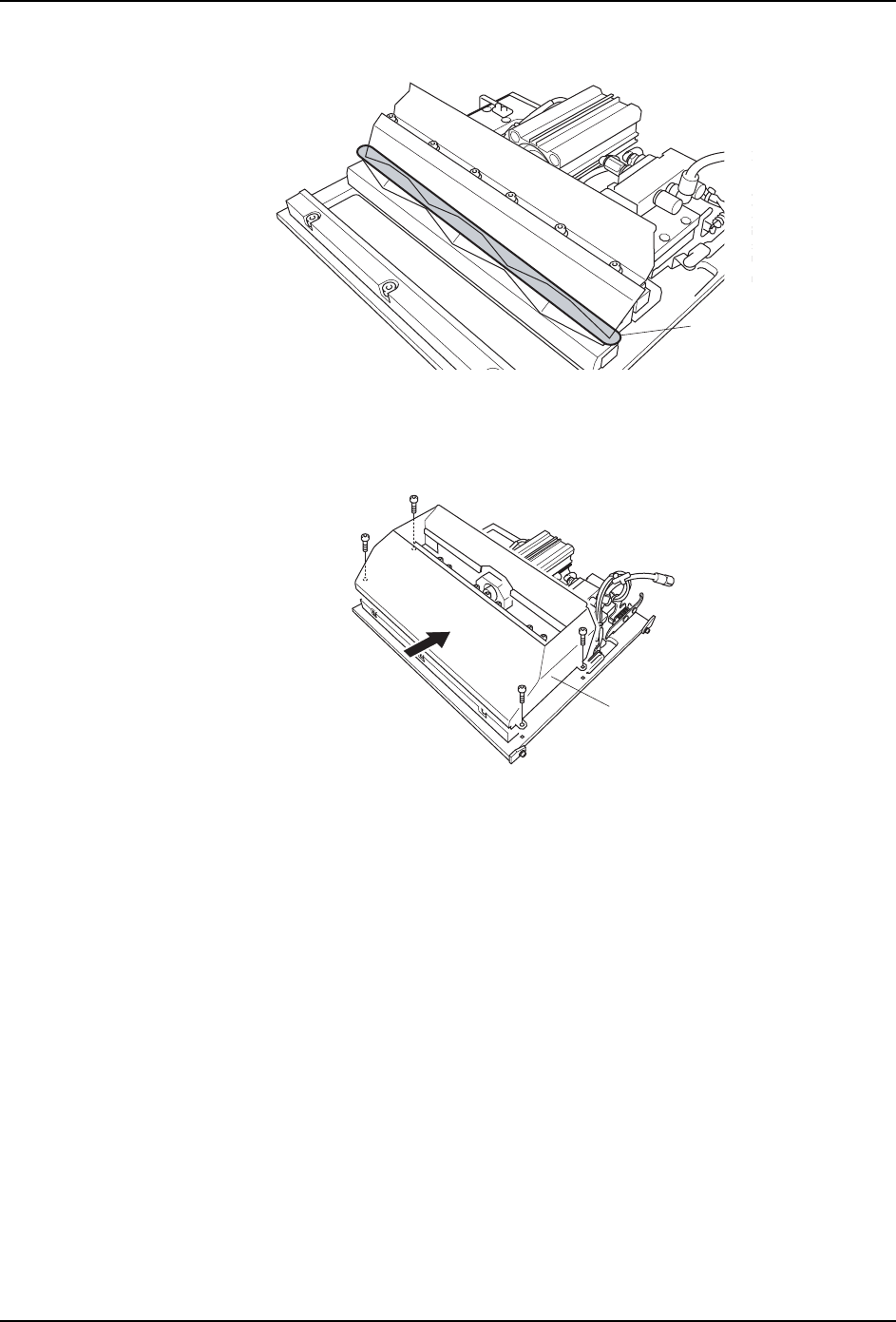

22.请安装滑槽盖板。用布擦去渗出油灰。
23.请在室温状态下放置 12 小时以上直到油灰硬化。
24.如果油灰硬化了，用手使可动刀刃前后滑动确认动作后安装盖板。在固定盖板时，请一
边压住固定刀刃，一边固定螺栓。
᪺এ໘
01MEC-0606S
01MEC-0646S
Ⲫᵓ
