QD145-04 5. 基本操作
NXT Ⅱ机械手册 135
5.9 料盘单元 -M 的安装 / 拆除

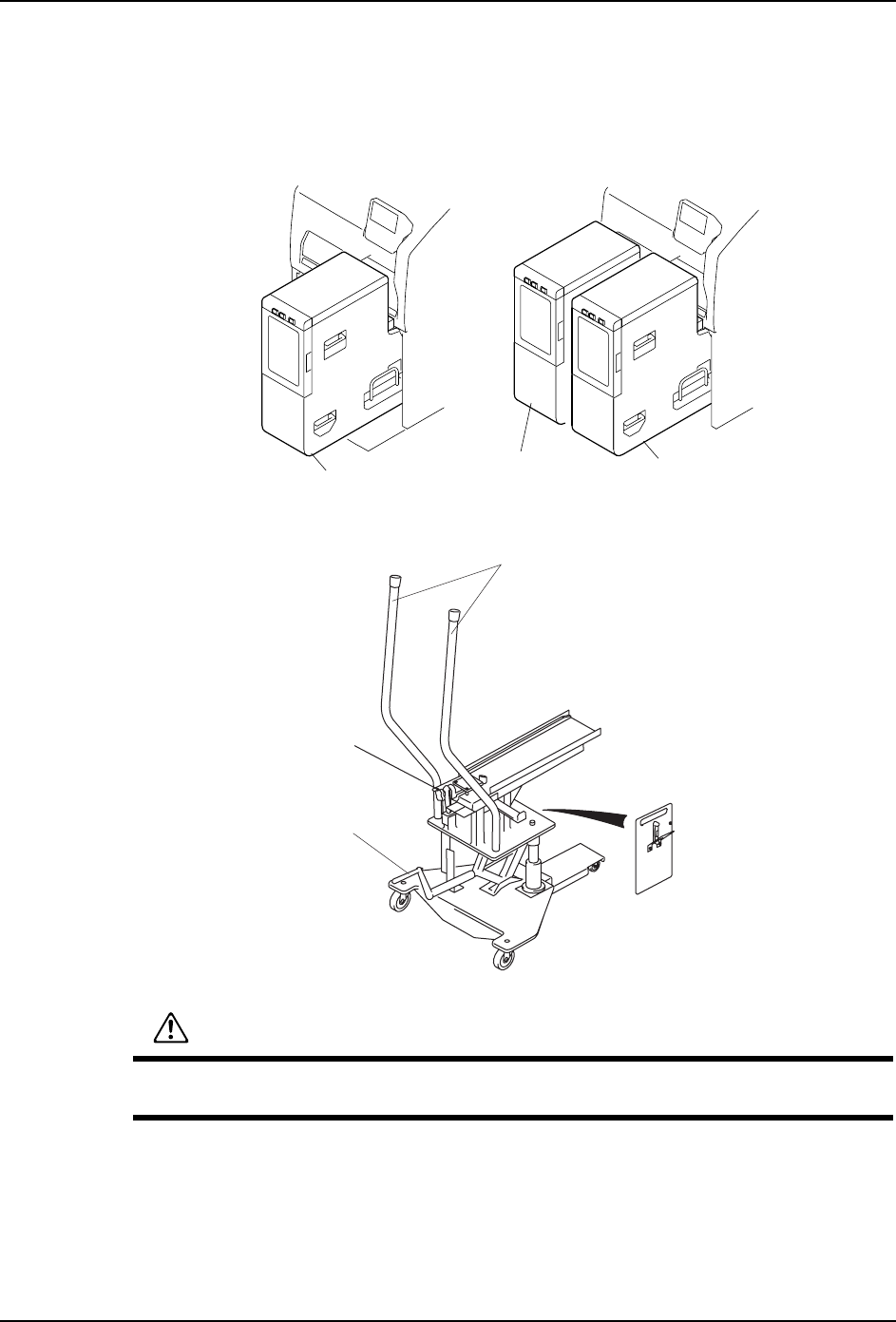

料盘单元 -M 安装到 M6-2 模组一侧或者两侧使用。在料站托架上称呼那些位置为位置 A, B。
请在位置 A, B 上，插入料盘单元 -M 的导轨到各自的料站 10, 35 上。
使用选项的专用更换台车时，可以更加有效地进行料盘单元的 -M 的安装 / 拆除的操作。
1;7078
6
ԡ㕂$
ԡ㕂%
ԡ㕂%
ऩջᨁ䕑 ঠջᨁ䕑
01NST-0395S
䇗ᭈ∈ᑇ⫼ᵓ
ᶘ
छ䰡⫼ᶘ
䫕ᅮᮟ䪂
警告

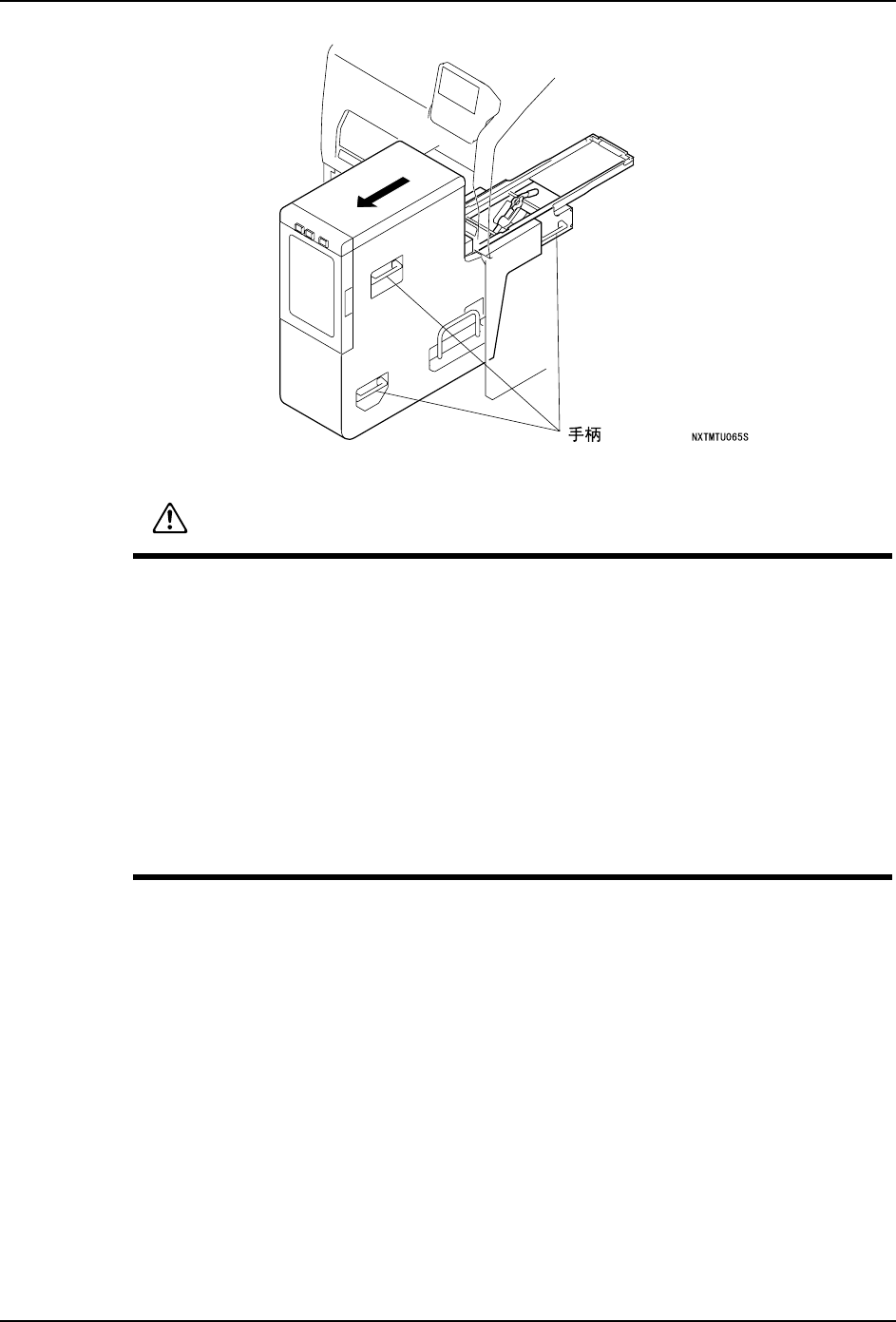

在搬运料盘单元 -M 时请 2 个操作员进行。此时，请紧紧地握住左右的手柄。料盘单元
-M 落下后会使机器损坏或者受伤。
5. 基本操作 QD145-04
136 NXT Ⅱ机械手册
5.9.1 准备
·要使用料盘单元 -M，需要变更元件相机的安装位置到中央。( 参考 " 8.1 元件相
机的更换 "。)
·安装料盘单元 -M 专用的废料带槽。( 参考 " 5.9 料盘单元 -M 的安装 / 拆除 "。)
·在安装 / 拆除操作前，从料盘单元 -M 的料盘箱取出全部料盘。
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -M，对模组进行料盘单元 -M 的安装 /
卸下。有可能使元件偏离，从料盘中跳出。
将料盘托架上的料盘单元 -M 使用 PCU 进行搬运的时候也请注意不要与料盘托架 -M 发
生冲击。
料盘单元 -M 在向模组安装 / 卸下时，请不要给与冲击而小心地进行。因为有可能使机
器受到损伤。
料盘单元 -M 的安装 / 卸下时，请停止机器后进行。在自动运转中进行时，有可能使机
器受到损伤。
安装料盘单元 -M 运转时，有必要将元件相机安装在模组的中央。
