8. 部件的更换 QD145-04
378 NXT Ⅱ机械手册
8.21 料盘单元 -LT·基座之间插座的更换
万一分解料盘单元 -LT·基座部分插座的时候，请按照下述要点组装插座。
8.21.1 必须工具
六角扳手套件
8.21.2 更换方法
1. 将主电源开关 OFF。

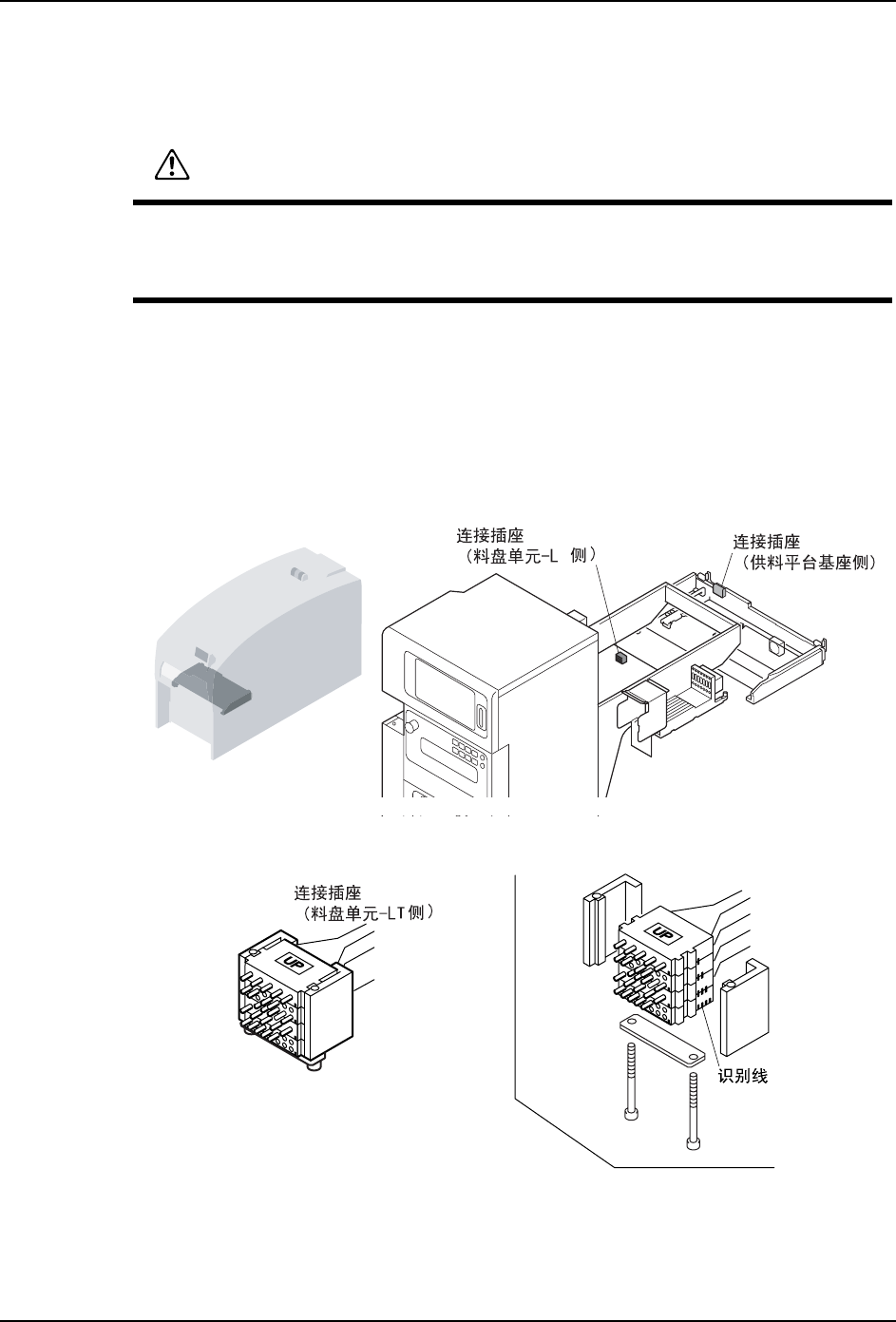

2. 在料盘单元 -LT 和料站托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
01MEC-0236S
7
01MEC-0237S
QD145-04 8. 部件的更换
NXT Ⅱ机械手册 379
8.22 拆下料盘单元 -LT 盖板
8.22.1 必须工具
十字螺丝刀、六角扳手套件

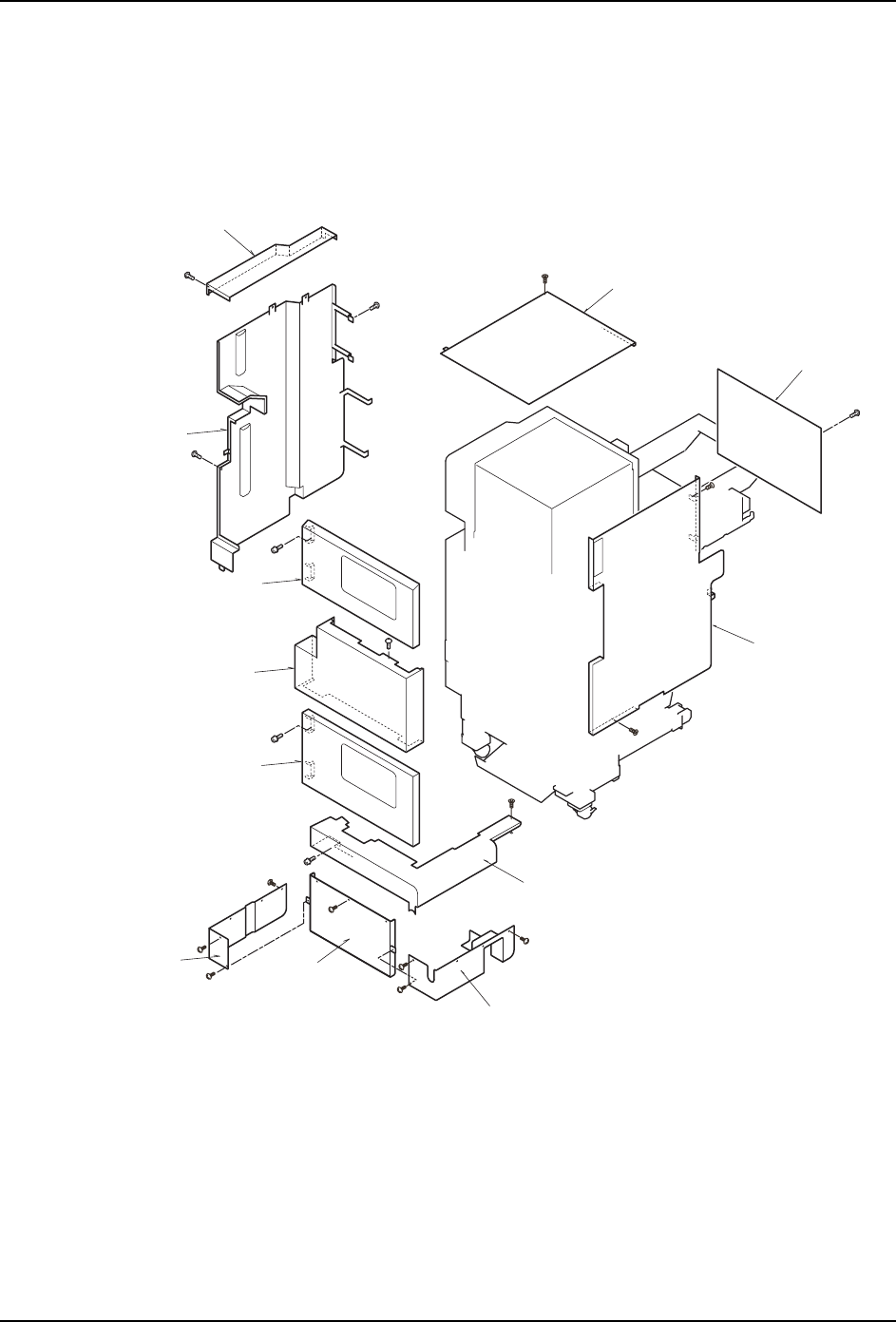

8.22.2 料盘单元 -LT 盖板的构成部件
1. 顶盖罩 ( 左侧 ) 7. 前盖板
2. 顶盖罩 8. 下料盘箱门
3. 后盖罩 9. 下盖板 ( 左侧 )
4. 侧盖罩 ( 右侧 ) 10. 下盖板 ( 中央 )
5. 侧盖罩 ( 左侧 ) 11. 下盖板 ( 右侧 )
6. 上料盘箱门 12. 下盖板
8
2
3
4
12
11
9
10
7
6
5
1
01MEC-0235a
8. 部件的更换 QD145-04
380 NXT Ⅱ机械手册

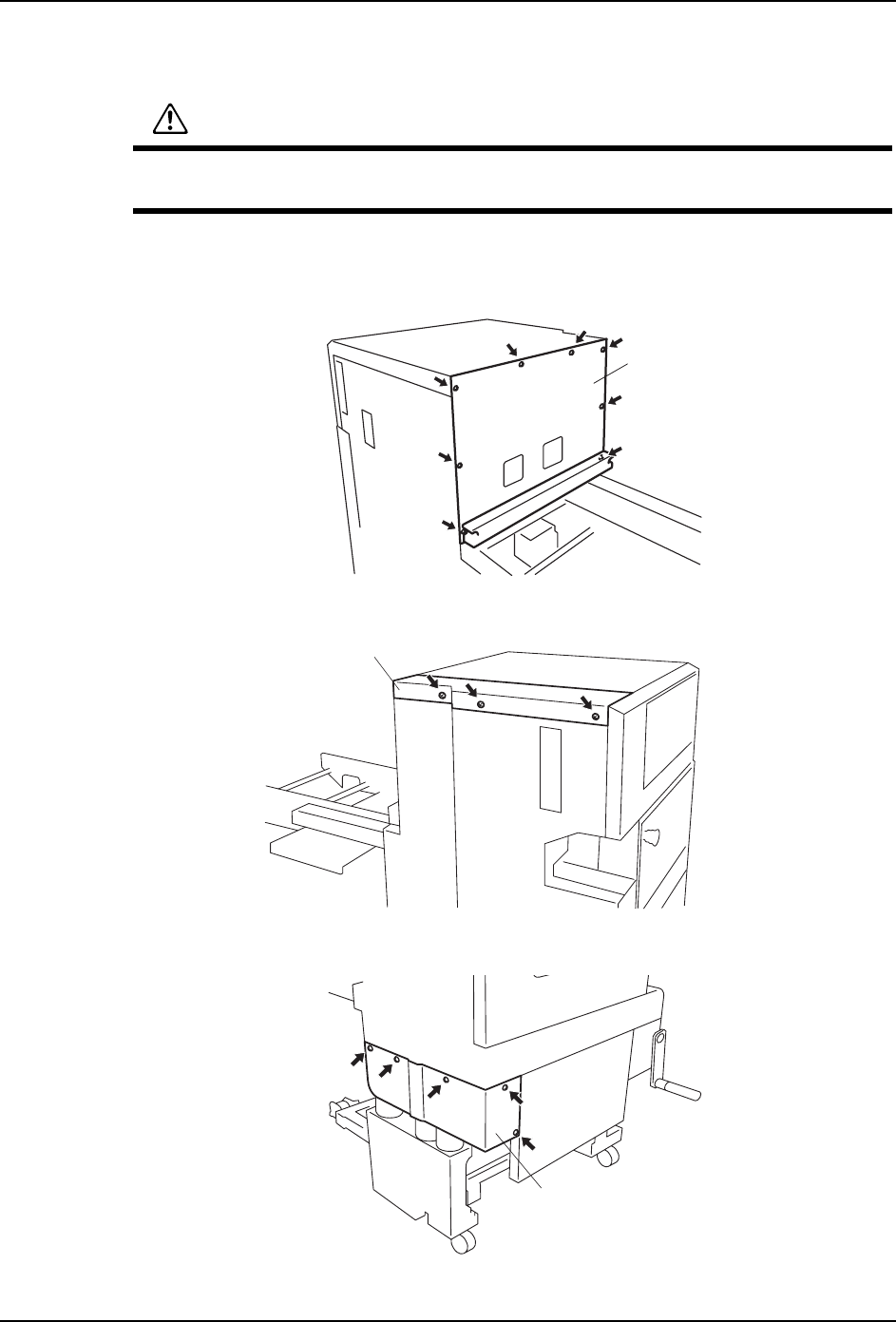

8.22.3 拆除方法
侧盖板(左侧)
1. 请取下后盖板。
2. 请取下顶盖板 ( 左侧 )。
3. 请取下下盖板 ( 左侧 )。
警告
进行料盘单元 -LT 盖板的拆下·安装时，请一定在从机器主体取出来了料盘单元 -LT
的状态下进行。
ৢⲪᵓ
01MEC-0463S
乊Ⲫᵓ㧔Ꮊջ㧕
01MEC-0464S
ԢⲪᵓᎺջ
01MEC-0465S
