QD145-04 6. 预防保养 NXT Ⅱ机械手册 159 6 . 3 每 天(每2 4小 时)的 操 作 6.3.1 元件排出盒的清扫 1. 拉 出模组。 （参考 " 5.1 模组的拉出 / 插入 "） 2. 向上拉出元件排出盒。 3. 除去元件排出盒中积存的元件。 注意 )请将元件排出盒稳固地 插入台座中。 如果元件排出盒不稳固 地插入， 有可能在运转时 与贴装头冲突。 6.3.2 废料带箱的清扫 1. 拉出废…
6. 预防保养 QD145-04
158 NXT Ⅱ机械手册
*6: 搬运异常时
*7: 切刀动作异常时
*8: 送料不良时
*9: 支撑销的污垢残留在电路板上时
*10: 电路板夹紧异常时
*11: 变更搬运轨道异常时
QD145-04 6. 预防保养
NXT Ⅱ机械手册 159
6.3 每天(每24小时)的操作

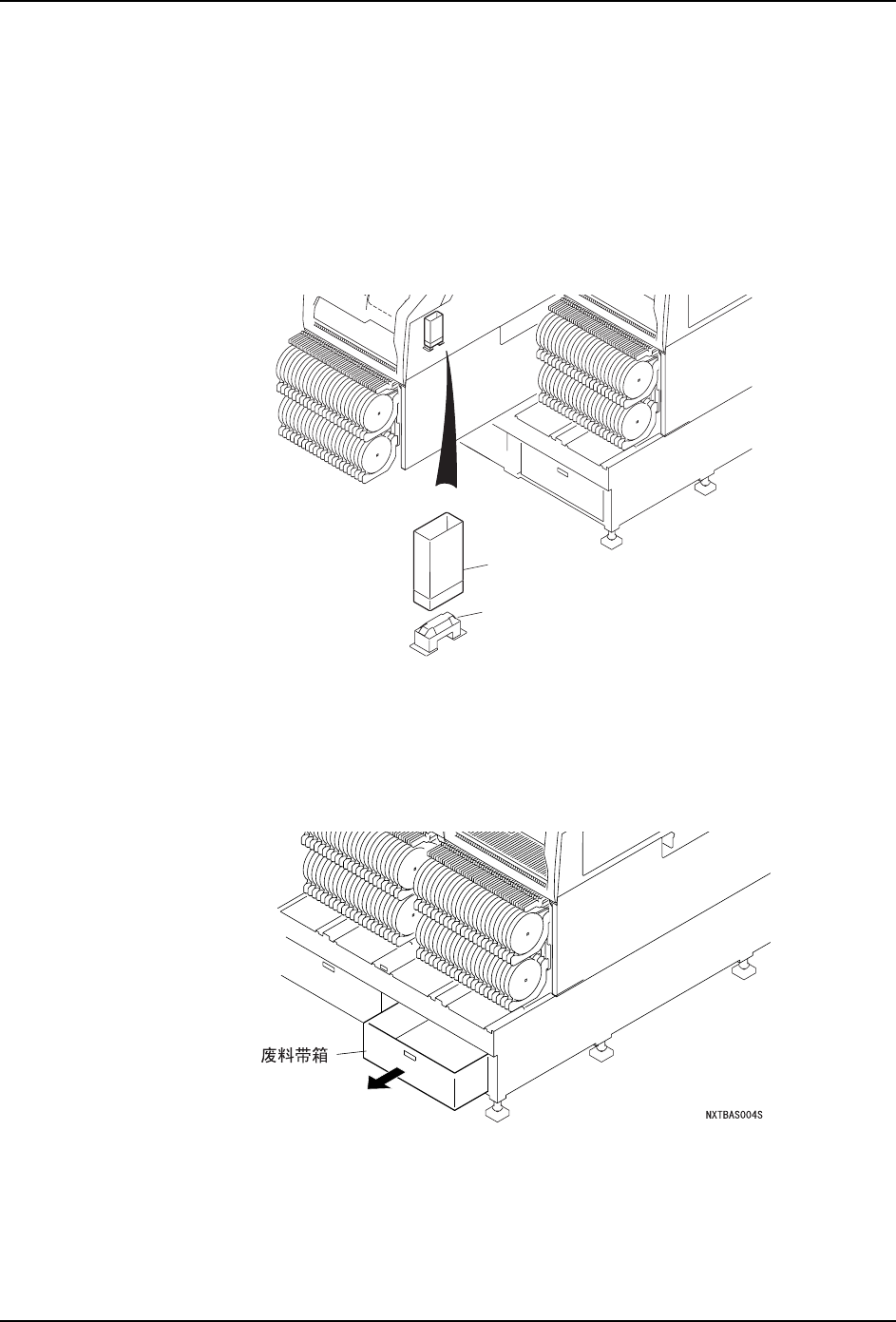

6.3.1 元件排出盒的清扫
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 向上拉出元件排出盒。
3. 除去元件排出盒中积存的元件。
注意 )请将元件排出盒稳固地插入台座中。如果元件排出盒不稳固地插入，有可能在运转时
与贴装头冲突。
6.3.2 废料带箱的清扫
1. 拉出废料带箱到面前。
2. 将从料带供料器上垂落下来的表面薄膜用剪刀剪断。
3. 请除去废料带箱积存的废料带。
4. 请将废料带箱返回到基座内。
备注 )在废料带箱上安装有传感器。如果不把废料带箱确实地返回的话，废料带处理单元将
不动作。
