5. 基本操作 QD145-04 112 NXT Ⅱ机械手册 4. 请将基座内废料带处理槽安装到基座上 。 5. 请将从基座内废料带处理槽面露出的空气 管的插头插入到模组前面盖 板的插座内。 6. 请把废料带箱放入基座内。请安了料盘单 元 -LT 之后，安外边间隔用废料带箱。 01MEC-0844S ᑻݙᑳ᭭ᏺ໘⧚ῑ ᑻݙᑳ᭭ᏺ໘⧚ῑ ᑻᅮ䚼 01MEC-0848S ᦦ༈ ᦦᑻ Ⲫᵓ ᑻݙᑳ᭭ᏺ໘⧚ῑ 01MEC-0845…
QD145-04 5. 基本操作
NXT Ⅱ机械手册 111
13.请安装基座内废料带处理槽后安装废料带处理箱。
备注 )废料带箱部安装了传感器。如果不将废料带处理槽确切地返回到基座内 , 废料带处理
单元就不动作。
模组和废料带处理槽对应空气吹气排出类型的时候的模组准备
1. 请做从前项的步骤 1 到步骤 12 的操作。
2. 请拆除螺丝 (4 个 )，取下模组前面的盖板。
3. 盖板内侧附有 2 个阀。请旋转、切换阀的摇柄。使 2 个阀处于相同的状态下安装盖板。
01NST-0779Sa
ᑻݙᑳ᭭ᏺ໘⧚ῑ
ᑻݙᑳ᭭ᏺ໘⧚ῑ
ᑻᅮ䚼
ᑳ᭭ᏺㆅ
01MEC-0847S
Ⲫᵓ
01MEC-0846S
Փ⫼᭭Ⲭऩܗ/7ᯊ
Փ⫼᭭Ⲭऩܗ/7ᯊ
5. 基本操作 QD145-04
112 NXT Ⅱ机械手册

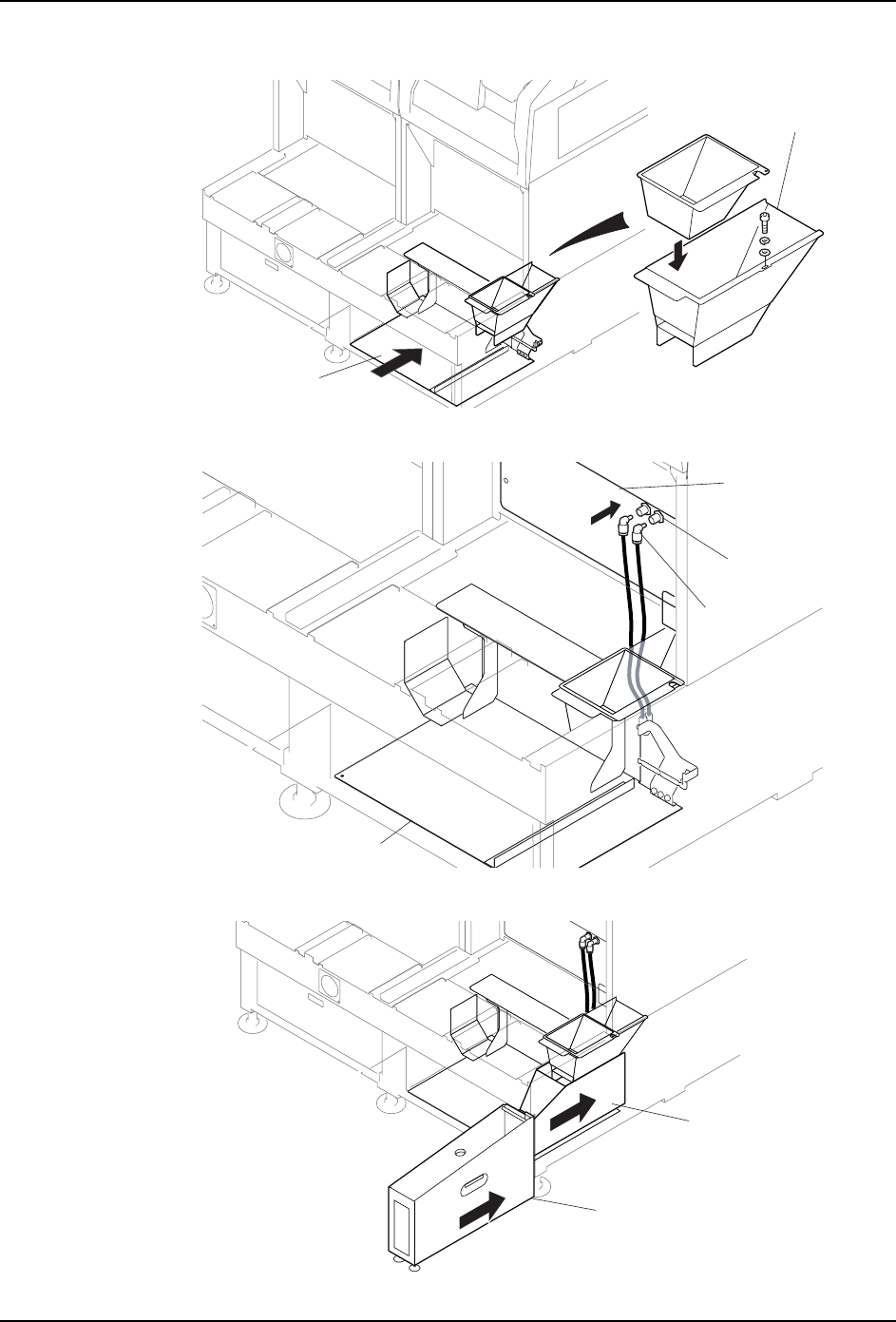

4. 请将基座内废料带处理槽安装到基座上。
5. 请将从基座内废料带处理槽面露出的空气管的插头插入到模组前面盖板的插座内。
6. 请把废料带箱放入基座内。请安了料盘单元 -LT 之后，安外边间隔用废料带箱。
01MEC-0844S
ᑻݙᑳ᭭ᏺ໘⧚ῑ
ᑻݙᑳ᭭ᏺ໘⧚ῑ
ᑻᅮ䚼
01MEC-0848S
ᦦ༈
ᦦᑻ
Ⲫᵓ
ᑻݙᑳ᭭ᏺ໘⧚ῑ
01MEC-0845S
ᑳ᭭ᏺㆅ
㕂⫼ᑳ᭭ᏺㆅ
QD145-04 5. 基本操作
NXT Ⅱ机械手册 113
5.5.2 安装方法
1. 将料盘单元 -LT 配置在模组前面。
2. 将料盘单元 -LT 的辊轮盒与料站基座的沟槽对齐，旋转手柄进行调整。
3. 慢慢地将料盘单元 -LT 压入模组内。请确实压入到最里面。料盘单元 -LT 自动地锁定在
模组上。
4. 模组和废料带箱对应料盘单元 -LT 的空气吹气排出类型时，请安装外置用废料带箱。
0(&6
᭭Ⲭऩܗⱘ䕞䕂
ᡬᓣᶘ
᭭キᑻⱘ≳ῑ
警告
在将料盘单元 -LT 压入机器时，请确认料盘单元 -LT 和基座之间是否有别的操作者。
存在在料盘单元 -LT 和本机器之间将身体夹住而造成重伤和压死的危险。
01MEC-0575
