6. 预防保养 QD145-04 192 NXT Ⅱ机械手册 XS 轴的加油 12.请用清洁的布擦 去 XS 轴 (4) 滚珠丝杆的污垢。 13.同样，请擦去 XS 轴的 LM 导轨的污垢。 14.请取 0.3cc 的 NS7 或者 SRL 到毛刷上 。 15.请用毛刷把润滑 油均匀地涂敷到 XS 轴滚珠丝杆 （4）上。 16.请使用润滑油枪对 XS 轴 LM 导轨的油嘴 (5) 各加 1.2cc 的 NS7 或者 SRL。 17.请用…
QD145-04 6. 预防保养
NXT Ⅱ机械手册 191
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 将主电源开关 OFF。
3. 请等到线性马达轴处于常温后，拆除保护盖罩。

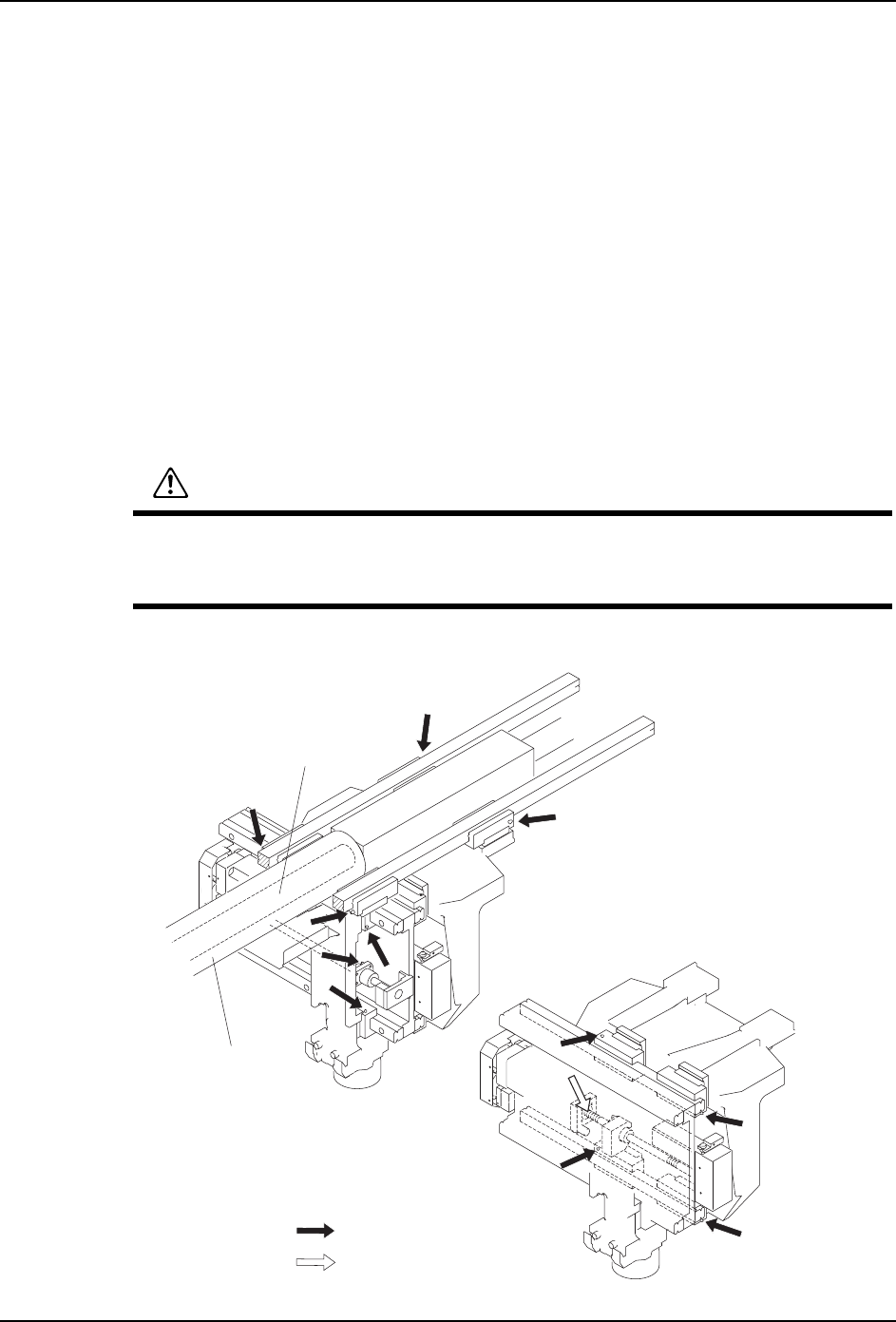

X 轴的加油
4. 用清洁的布擦去 X 轴滚珠丝杆的污垢。
5. 同样，请擦去 X 轴的 LM 导轨的污垢。
6. 请使用润滑油枪将 X 轴滚珠丝杆的油嘴 (1) 加 0.3cc 的 NS7 或者 SRL。
7. 请用清洁的布擦去渗出的润滑油。
8. 请使用润滑油枪将X轴LM导轨的油嘴(2)各加0.9cc 的 NS7 或者 SRL。
9. 请用清洁的布擦去渗出的润滑油。
10.请用手动将贴装工作头 （X 轴单元）进行 10 个往复的冲程，使润滑油循环。
11.再次将从滚珠丝杆·LM 导轨处渗出的润滑油擦去。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要按压 X 轴 X 齿轮盖罩。齿轮盖罩有可能变形。
3
2
3
3
5
5
4
5
5
1
2
3
01MEC-0155Sa
Փ⫼⍺⒥⊍ᵾ
⍖ᭋ
X䕈ޔY䕈
XS䕈
ֱᡸⲪ㔽
㒓ᗻ偀䖒䕈
6. 预防保养 QD145-04
192 NXT Ⅱ机械手册
XS 轴的加油
12.请用清洁的布擦去 XS 轴 (4) 滚珠丝杆的污垢。
13.同样，请擦去 XS 轴的 LM 导轨的污垢。
14.请取 0.3cc 的 NS7 或者 SRL 到毛刷上。
15.请用毛刷把润滑油均匀地涂敷到 XS 轴滚珠丝杆 （4）上。
16.请使用润滑油枪对 XS 轴 LM 导轨的油嘴 (5) 各加 1.2cc 的 NS7 或者 SRL。
17.请用清洁的布擦去渗出的润滑油。
18.请用手动将 X 轴单元进行 10 个全程往复，使润滑油循环。
19.再次将从滚珠丝杆·LM 导轨处渗出的润滑油擦去。
Y 轴的加油
20.同样，请擦去 LM 导轨的污垢。
21.请使用润滑油枪对 Y 轴 LM 导轨 (3) 加 2 喷射量的指定润滑油。
22.请用清洁的布擦去渗出的润滑油。
23.请用手动将 Y 轴单元进行 10 个全程往复，使润滑油循环。
24.再次将从滚珠丝杆·LM 导轨处渗出的润滑油擦去。
25.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
〈M6-2 模组时〉
备注 )FUJI 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的简单标准。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要按压 X 轴 X 齿轮盖罩。齿轮盖罩有可能变形。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要按压 X 轴 X 齿轮盖罩。齿轮盖罩有可能变形。
润滑油 加油处 加油量 （cc）
NS7(NSK) 或者 SRL （协同油脂） (1) X 轴滚珠丝杆 0.3
(2) X 轴 LM 导轨 0.6
(3) Y 轴 LM 导轨 0.6
QD145-04 6. 预防保养
NXT Ⅱ机械手册 193
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 将主电源开关 OFF。
3. 线性马达的轴处于常温后，请安装保护盖罩。

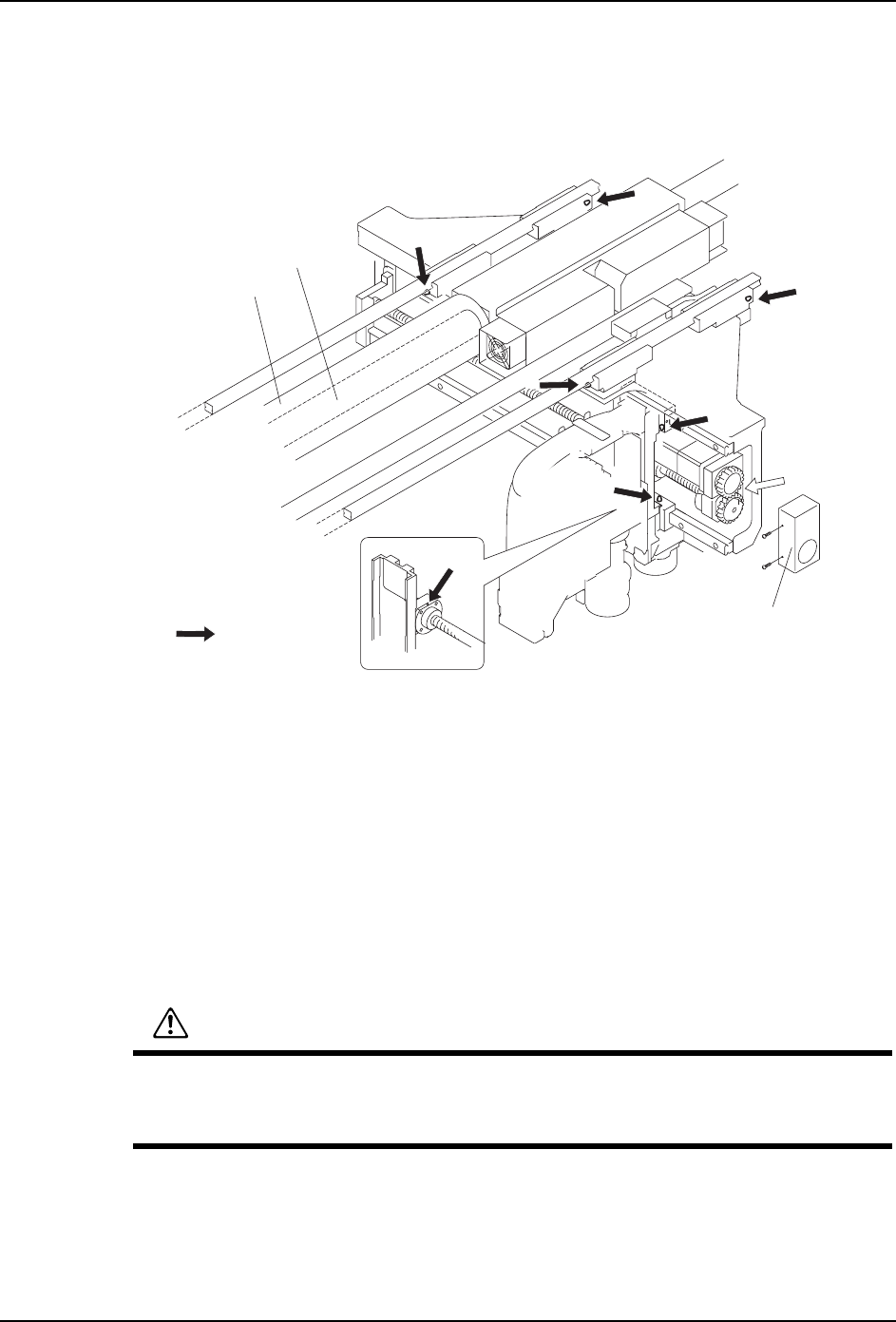

X 轴的加油
4. 请用清洁的布，擦去 X 轴滚珠丝杆的污垢。
5. 同样，擦去X轴LM导轨的污垢。
6. 请使用润滑油枪将 X 轴滚珠丝杆的油嘴 (1) 加 0.3cc 的 NS7 或者 SRL。
7. 用清洁的布，擦去渗出的多余润滑油。
8. 请使用润滑油枪将X轴LM导轨的油嘴(2)各加0.9cc 的 NS7 或者 SRL。
9. 用清洁的布，擦去渗出的多余润滑油。
10.用手动将贴装工作头 (X 轴单元 ) 进行 10 次全程往复，使润滑油循环。
11.再次擦去从滚珠丝杆·LM 轨道渗出的润滑油。
01MEC-0420Sb
Փ⫼⍺⒥⊍ᵾ
㒓ᗻ偀䖒䕈
ֱᡸⲪ㔽
3
3
2
4
4
4
4
1
;䕈啓䕂Ⲫ㔽
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要按压 X 轴 X 齿轮盖罩。齿轮盖罩有可能变形。
