6. 预防保养 QD145-04 228 NXT Ⅱ机械手册 6.9.17 料盘单元 -M （TY 轴离合器）的加油 备注 )FUJI 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的简单标准。 1. 将料盘单元 -M 从模组上拆下来。( 详细请参考 " 5.9 料盘单 元 -M 的安装 / 拆除 ") 2. 拆除料盘单元 -M 的盖罩。( 详细请参考 " 8.18 料盘单元 -L 盖罩的拆…
QD145-04 6. 预防保养
NXT Ⅱ机械手册 227

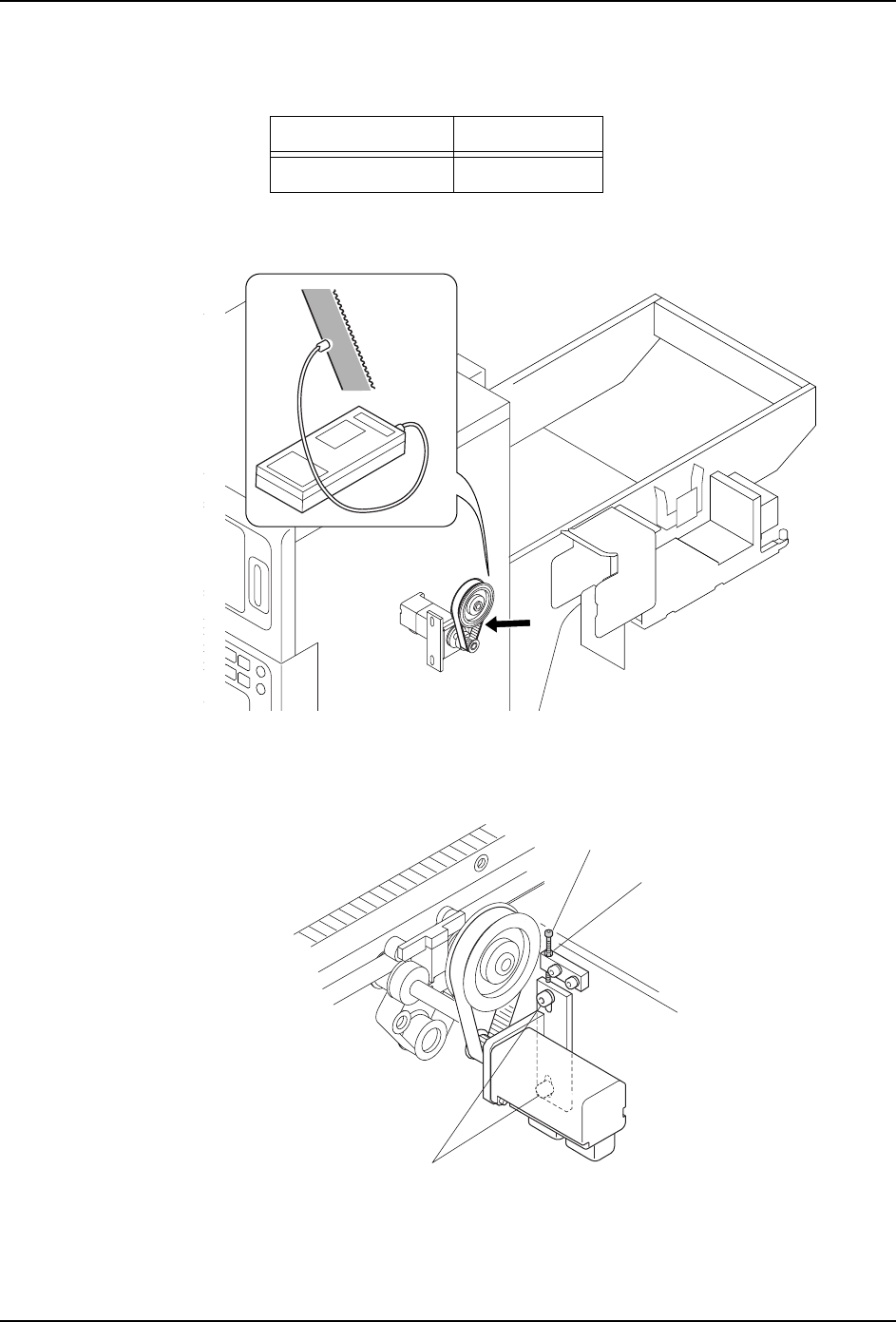

〈TY 轴皮带张力 ( 驱动部 )〉
1. 请测定皮带的张力。确认皮带中央的测定值在规定值内。
2. 测定值超过上述的范围时请调整皮带张力。请拧松马达的固定螺栓后旋转调整螺栓进行
调整。
皮带张力 规定值 （Hz）
TY 轴 （往复臂） 344 ～ 379
01MEC-0233b
Tray unit-LT
01MEC-0234S
Tray unit-LT
䇗ᭈ㶎ᷧ
䫕ᅮ㶎↡
ᅮ㶎ᷧ
6. 预防保养 QD145-04
228 NXT Ⅱ机械手册

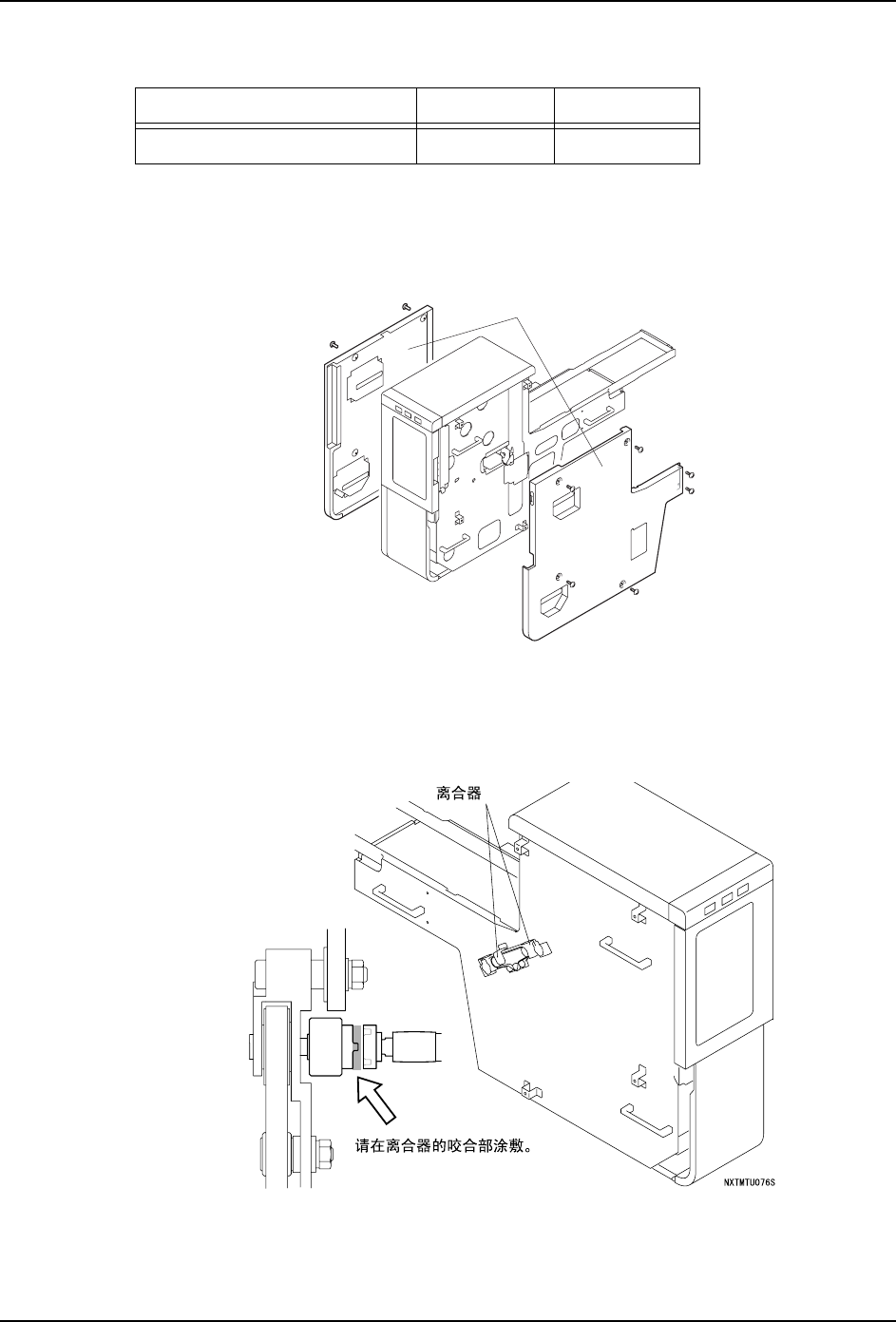

6.9.17 料盘单元 -M （TY 轴离合器）的加油
备注 )FUJI 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的简单标准。
1. 将料盘单元 -M 从模组上拆下来。( 详细请参考 " 5.9 料盘单元 -M 的安装 / 拆除 ")
2. 拆除料盘单元 -M 的盖罩。( 详细请参考 " 8.18 料盘单元 -L 盖罩的拆除 / 安装 ")
3. 用清洁的布，擦去 TY 轴离合器的污垢。
4. 取 0.4cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子对 TY 轴离合器的咬合部位均匀地涂敷润滑油。
6. 擦去渗出的多余的润滑油。
7. 安装料盘单元 -M 的盖罩。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TY 轴离合器 0.06
01MEC-0425Sa
Ⲫ㔽
QD145-04 6. 预防保养
NXT Ⅱ机械手册 229

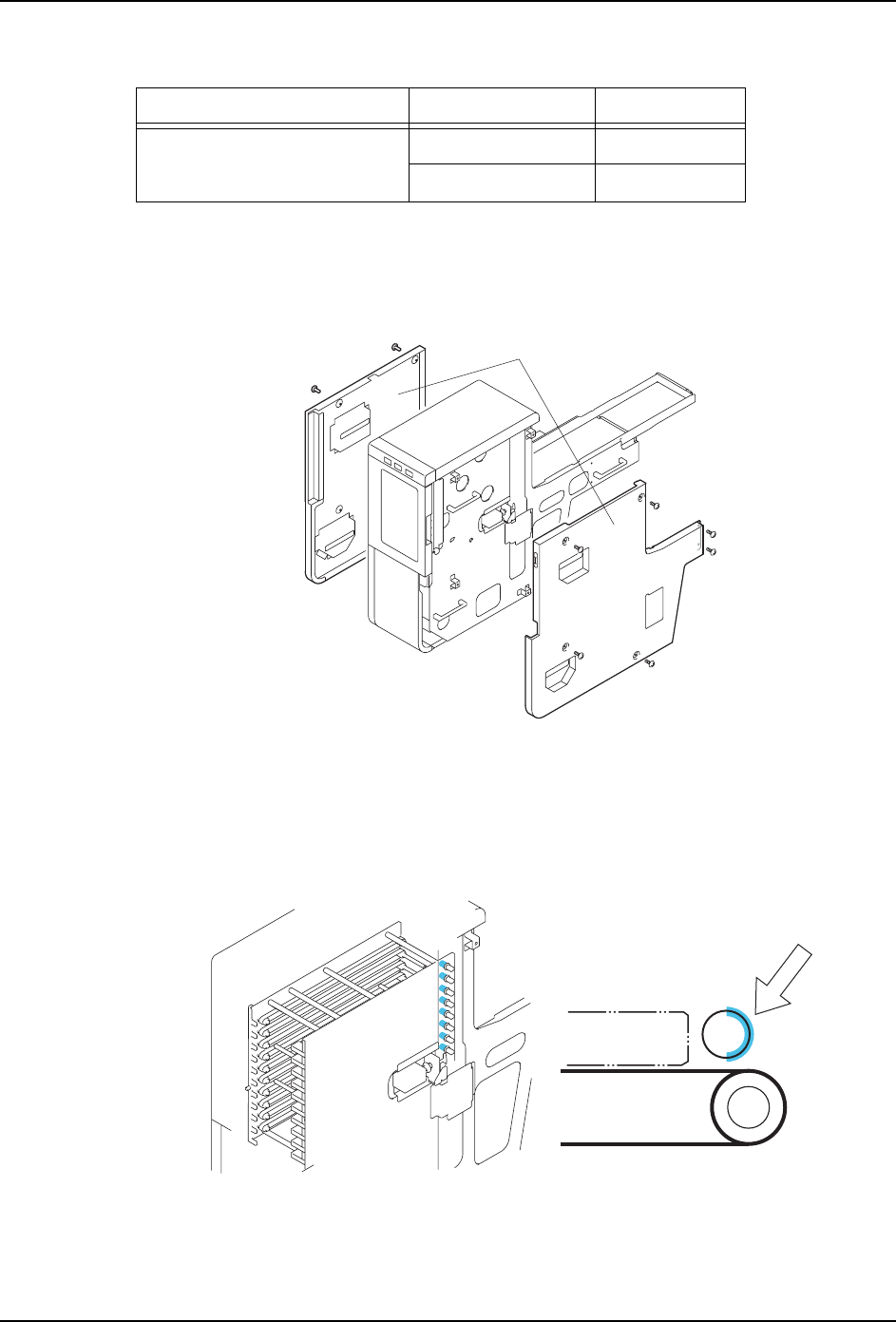

6.9.18 料盘单元 -M （料盘定位销）的加油
备注 )FUJI 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的简单标准。
1. 将料盘单元 -M 从模组上拆下来。( 详细请参考 " 5.9 料盘单元 -M 的安装 / 拆除 ")
2. 拆除料盘单元 -M 的盖罩。
定位销 （10 处）的加油
3. 用清洁的布，擦去定位销的污垢。
4. 取 0.4cc 的 Daphne Exponex No.2 到毛刷上。
5. 请对定位销 （不接触料盘的一侧）用毛刷涂敷指定的润滑油。
6. 用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘定位销 0.115
料盘定位销驱动轴 0.375
01MEC-0425Sa
Ⲫ㔽
᭭ⲬㆅⲂᏺ
᭭Ⲭ
䇋㭘㭘ഄϡ㾺᭭Ⲭⱘϔջ䖯㸠⍖ᭋDŽ
0(&6
