7. 消耗品的更换 QD145-04 262 NXT Ⅱ机械手册 机 器重新启动后，机器画面处于接受 各种固有值数据的状态。 6. 登录各种固有值。 按下 「参考」按键，指定各种数据的收存地方 。 备注 )在未测定料站倾斜读的模组上，没有必要登录 「料站倾斜测定数据」 。 7. 单击 「开始」 。 8. 暂时将主电源开关 OFF, 重新使其 ON。 9. 模组功能设定被初期化，使用附加软件重新设定。 在没有执行料站倾斜测定的 模组上 ，…
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 261

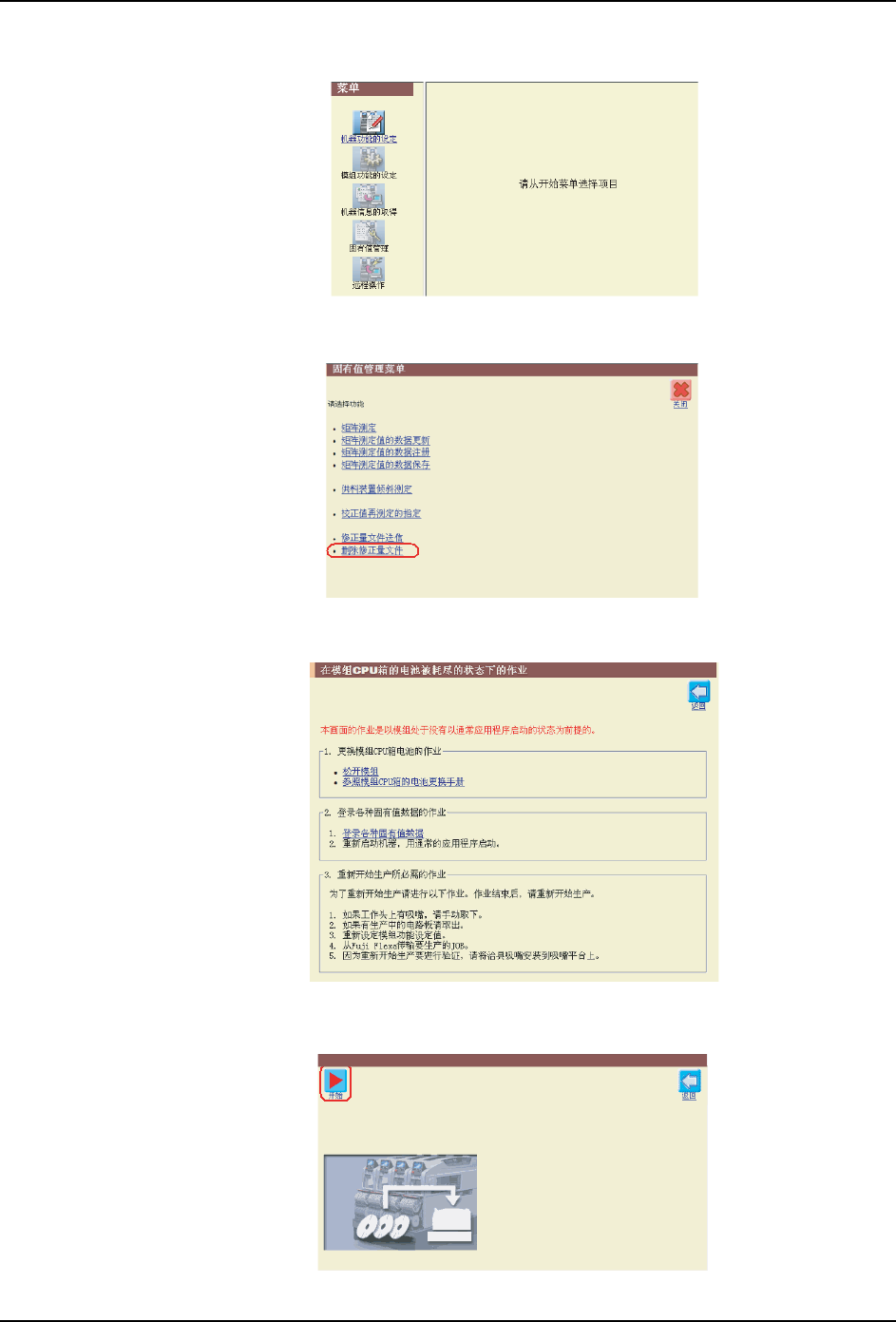

2. 启动附加软件。选择对象模组，单击 「固有值管理」。
3. 单击 「模组 CPU 箱的电池用尽状态下的操作」。
4. 单击 「各种固有值数据的登录」。
5. 单击 「开始」。
0(&6
0(&6
⾡᭄᳝ؐⱘ䞡ᮄⱏᔩϮ
g㒘&38ㆅⱘ⬉∴ߛᮁⱘ⢊ᗕϟⱘ᪡
g㒘&38ㆅⱘ⬉∴ߛᮁᯊџࠡᤶϮ
0(&6
ᇚ㒘໘Ѣ⾡᭄᳝ؐⱏᔩ⢊ᗕDŽ
䇋ऩߏ>ᓔྟ@DŽ
0(&6
7. 消耗品的更换 QD145-04
262 NXT Ⅱ机械手册
机器重新启动后，机器画面处于接受各种固有值数据的状态。
6. 登录各种固有值。
按下 「参考」按键，指定各种数据的收存地方。
备注 )在未测定料站倾斜读的模组上，没有必要登录 「料站倾斜测定数据」。
7. 单击 「开始」。
8. 暂时将主电源开关 OFF, 重新使其 ON。
9. 模组功能设定被初期化，使用附加软件重新设定。在没有执行料站倾斜测定的模组上，
请选择模组功能设定的 「供料器吸取高度设定」- 「设定值基准」。
10.从 Fuji Flexa 传送 Job。
11.进行精度的重新测定 （参考 「附加软件操作手册」（在线手册））
a. 因为元件相机要进行准备动作，所以在操作前的 30 分钟接通电源。
b. 准备治具吸嘴安装在吸嘴置放台上。
c. 按下 START 按键后，进行自动校正。
12.有必要时，执行机器上 PAM，重新算出手动最终修正 （参考 " 9.1 机上 PAM （测定贴装
精度） "）。
01MEC-0035
0(&6
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 263
7.7 基座 CPU 箱电池
机器在即使主电源开关处于 OFF 时，也可以根据 CPU 箱内存的电池保持网络社设定的信息。
但是，电池在已经消耗的情况下，如果将机器的主电源开关处于 OFF 时，这些信息会消失。
为了保持信息，请必须在进行准备操作后更换电池。
7.7.1 电池的种类
*1：保证期间从电池的制造年月日开始。
*2：电池寿命根据使用环境有可能降低。
7.7.2 更换时期
电池报警时。
7.7.3 准备操作
1. 请记录关于网络的以下的设定。这些设定可以在手动模式的信息指令上进行确认。
·IP address ·Subnet mask ·Default gateway
·此外还有 DNS 服务器和主电脑名等
接下来，请准备更换用电池、控制电源用的内存电阻 （电阻值 :1M Ω以上）用的腕带。
7.7.4 电池的更换方法
1. 主电源开关 OFF 后，取出 CPU 箱中的配线。（请参考 " 8.12 基座 CPU 箱的更换 "。）
2. 拆除固定 CPU 的螺丝 （4 根）。
3. 为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1M Ω以上 ) 的防静电腕带。
碗带的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
备注 )在串行号 No.798 以前的 4M-2 基座、串行号 No.189 以前的 2M-2 基座上，没有背面的
防静电腕带接口。请使用基座内部的地线 BKT。
图号 H1019M
名称 电池
规格 CR2450
保证期间 *1 7 年 （周围温度 40 ℃、无运转）*2
注意
·请不要使用指定以外的电池。
·使用完的电池请根据进行处理的地区的规定进行处理。
