QD145-04 5. 基本操作
NXT Ⅱ机械手册 139

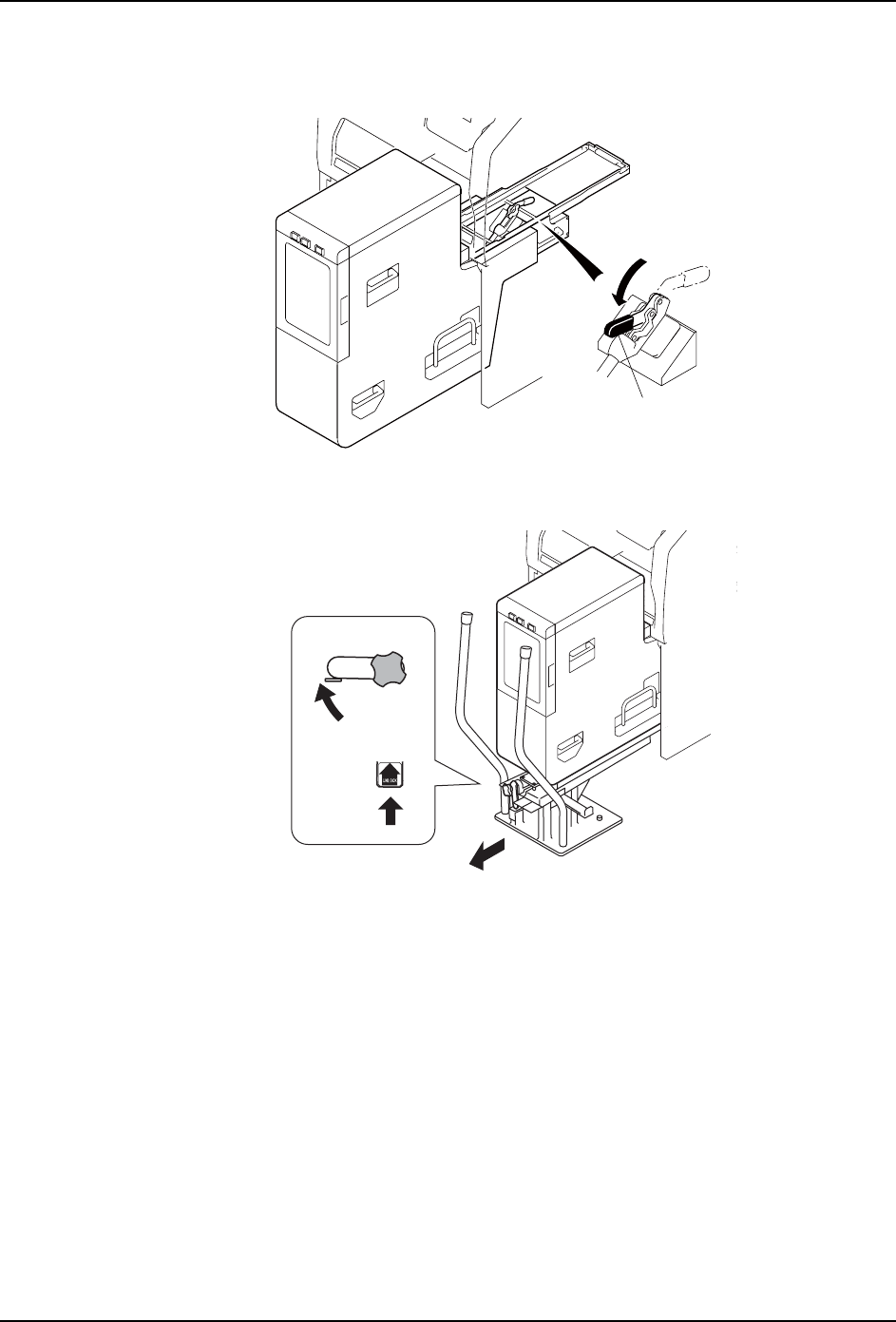

4. 把料盘单元 -M 滑动压入到台车的摇柄侧最前部。料盘单元 -M 锁定在台车上。锁定旋钮
( 红色 ) 自动地移动到锁定位置。
（2）将料盘单元 -M 从台车移动到模组上
1. 拉出模组。( 参考 " 5.1 模组的拉出 / 插入 "。)
2. 把料盘单元 -M 装载在台车上并配置在料站托架正面。
3. 使料盘单元 -M 的往复臂的前端部高出料站托架的供料器接插部。( 这个时候请参考台车
上的标尺刻度。箭头表示电路板搬运高度。)
4. 将料站托架下部的料站编号粘纸作为大致目标，把料盘单元 -M 下面的导轨与料站托架上
方的料站对齐。( 位置 A: 料站 10，位置 B: 料站 35)
01NST-0383S
䫕ᅮԡ㕂
ᵒᓔԡ㕂
䫕ᅮᮟ䪂㧔㑶㡆㧕
ᶘ
01NST-0396S
3510
᭭キᠬᶊ
ᇐ䔼
PosA PosB
5. 基本操作 QD145-04
140 NXT Ⅱ机械手册

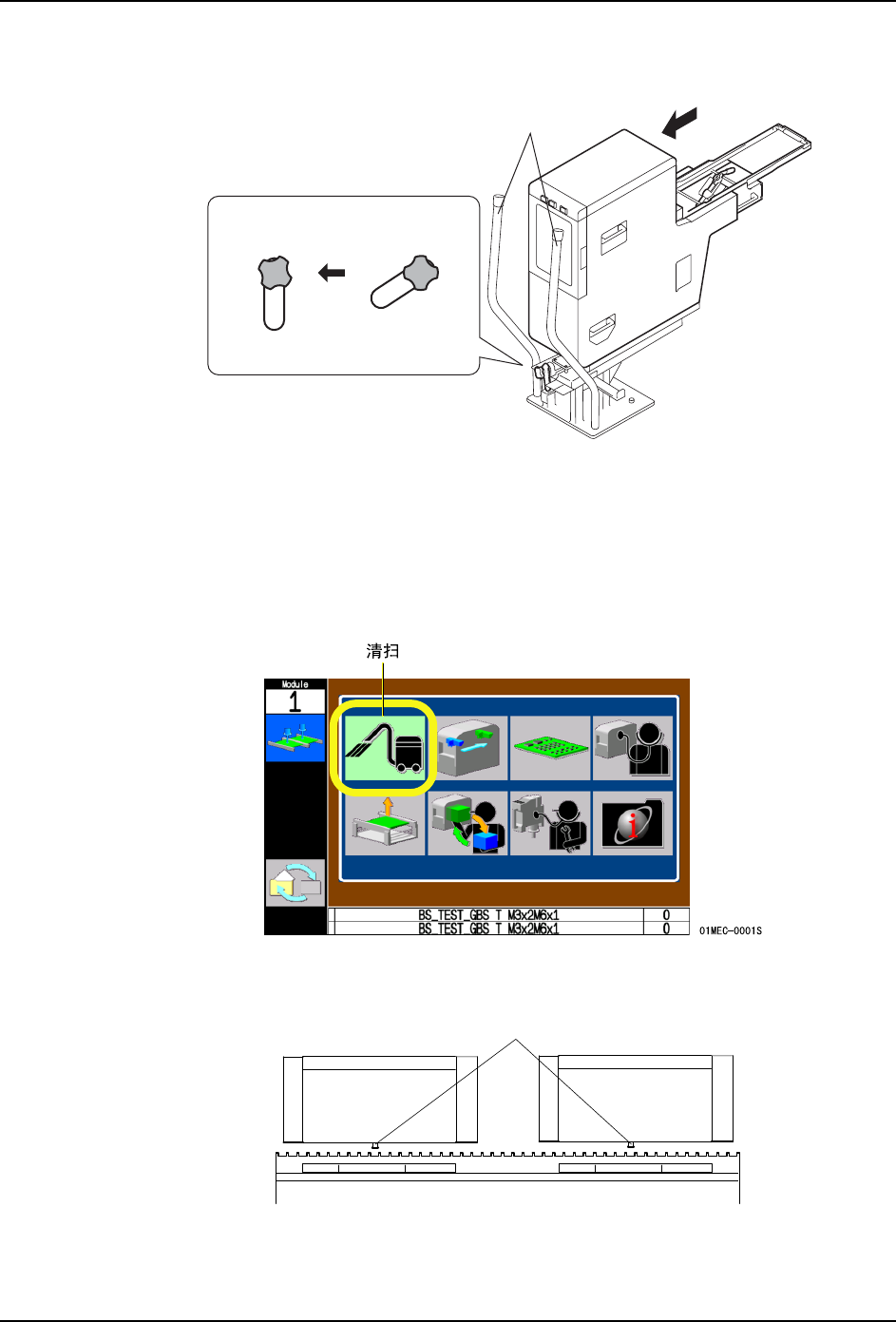

5. 使料盘单元 -M 的往复臂底部 (A) 与料站托架表面 (B) 成水平状态接触，转动摇柄调整台
车的高度。
( 此时，请将附属的调整水平用的平板安装到料盘箱内料站 ( 无论何处 ) 中，确认水平度。)
6. 压入料盘单元 -M，从台车移动到模组的料站托架上。
᭭キऩܗ/ⱘᕔ㞖䚼ߚ
㒘ջⱘ᭭キᠬᶊ
ՓϸϾ䴶∈ᑇ⢊ᗕ㾺ˈ
䇗ᭈৄ䔺催ᑺDŽ
01NST-0386S
(A)
(B)
01NST-0387S
䬰ᄤ
∈ᑇҾ
䇗ᭈ∈ᑇ⫼ᑇᵓ
警告
请将料盘单元 -M 下面的导轨紧紧地插入到料站托架上面的料槽内。
如果导轨从料槽脱离，料盘单元 -M 就不能夹紧在托架上，落下后有可能造成身体的受
伤、损伤机器。
