QD145-04 5. 基本操作
NXT Ⅱ机械手册 131
3. 使用箭头键，选择更换单元示意图，按下 OK 按键。
4. 搭载料盘单元 -L/LT 的时候，在显示出显示出拉出料盘单元的向导后，请拆除料盘单元。
5. 显示出拉出模组的向导后，请拉出模组。( 参考 " 5.1 模组的拉出 / 插入 ")
a. 按下 OK 键。松开锁定，模组自动地向前方移动一些。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地向己方拉出。
6. 如果在通道上有手动支撑销时请拆除。
7. 请选择支撑板的靠前指令，按下 OK 按键。
6<66
᳈ᤶऩܗ
6<66
ᬃᩥᵓ৥ࠡ䴴
5. 基本操作 QD145-04
132 NXT Ⅱ机械手册
8. 请按下 START 按键。将搬运轨道扩大到最大宽度，进行贴装头上的定位点移动到搬运轨
道位置的确认。在操作面板上显示出拉出模组的向导。
9. 在操作面板上显示出拆下支撑板的向导。请更换通道 1 侧的支撑销 （2 块）。
a. 将通道 2 侧的支撑板压向后方滑动。（没有必要拆除板。）
b. 将通道 1 侧的后侧抬起，将全体稍微向己方拉出一些后从底板拆除。将支撑板（2 块）
从模组拆除。
01MEC-0331
01MEC-0286
01MEC-0208
(1)
(2)
QD145-04 5. 基本操作
NXT Ⅱ机械手册 133

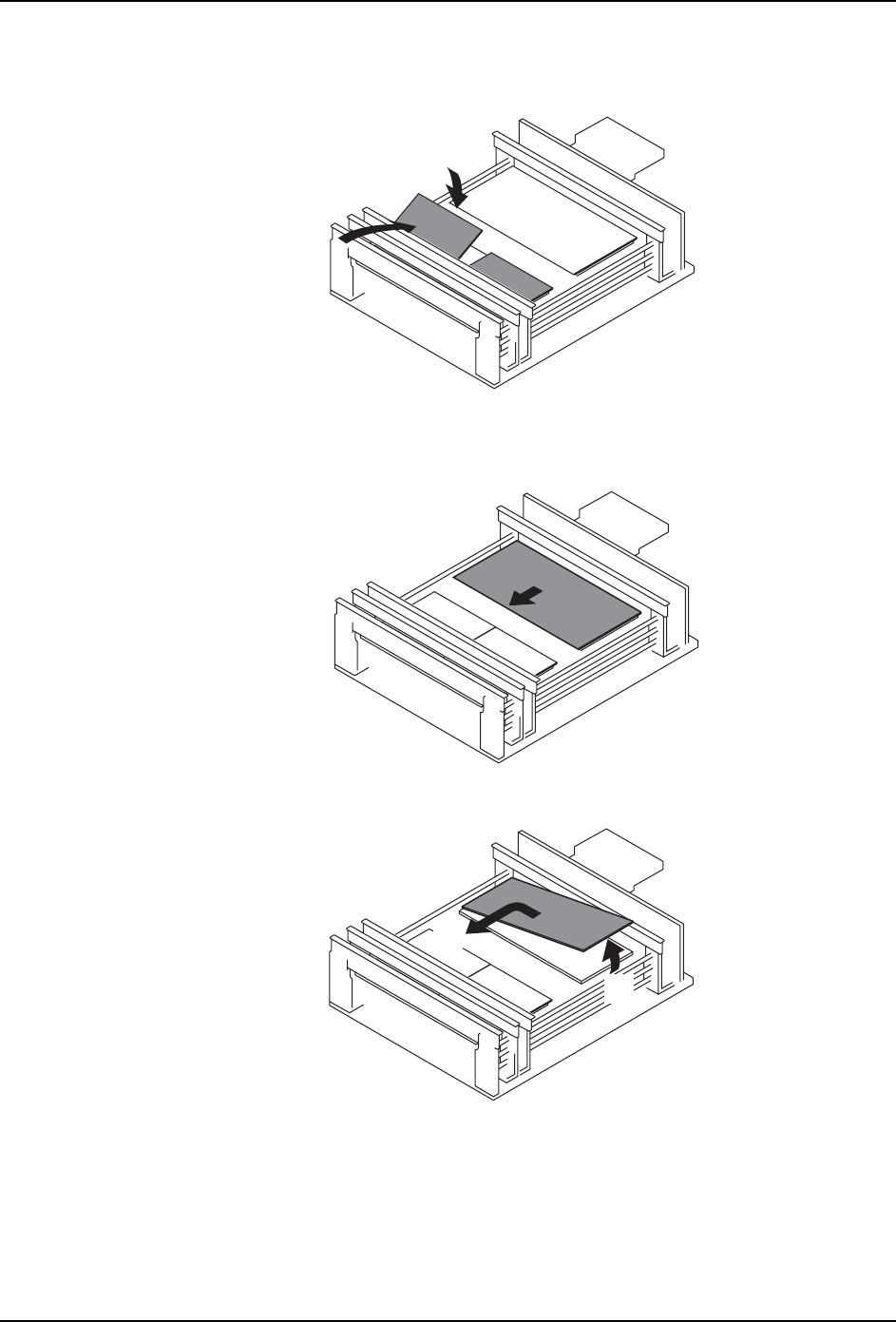

c. 准备新的通道 1 侧板 （2 块）。将板的前侧挂在底板上，将后侧压下后安装。
备注 )板在有咯噔感觉时定位。
d. 通道 2 侧板拉到靠近己方，抵住通道 1 侧板。
备注 )板在有咯噔感觉时定位。
10.拆除通道 2 侧盖板时，将板的右侧向上抬起，把全体向左方向拉出拆除。
11.请按下 OK 按键。
12.请插入模组。（请参考 " 5.1 模组的拉出 / 插入 "）
a. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
b. 模组自动地被拉入锁定。没有锁定的时候，请稍微把模组拉回一些，重新将模组压入
到底。
01MEC-0210
(1)
(2)
01MEC-0263
01MEC-0256
(2)
(1)
