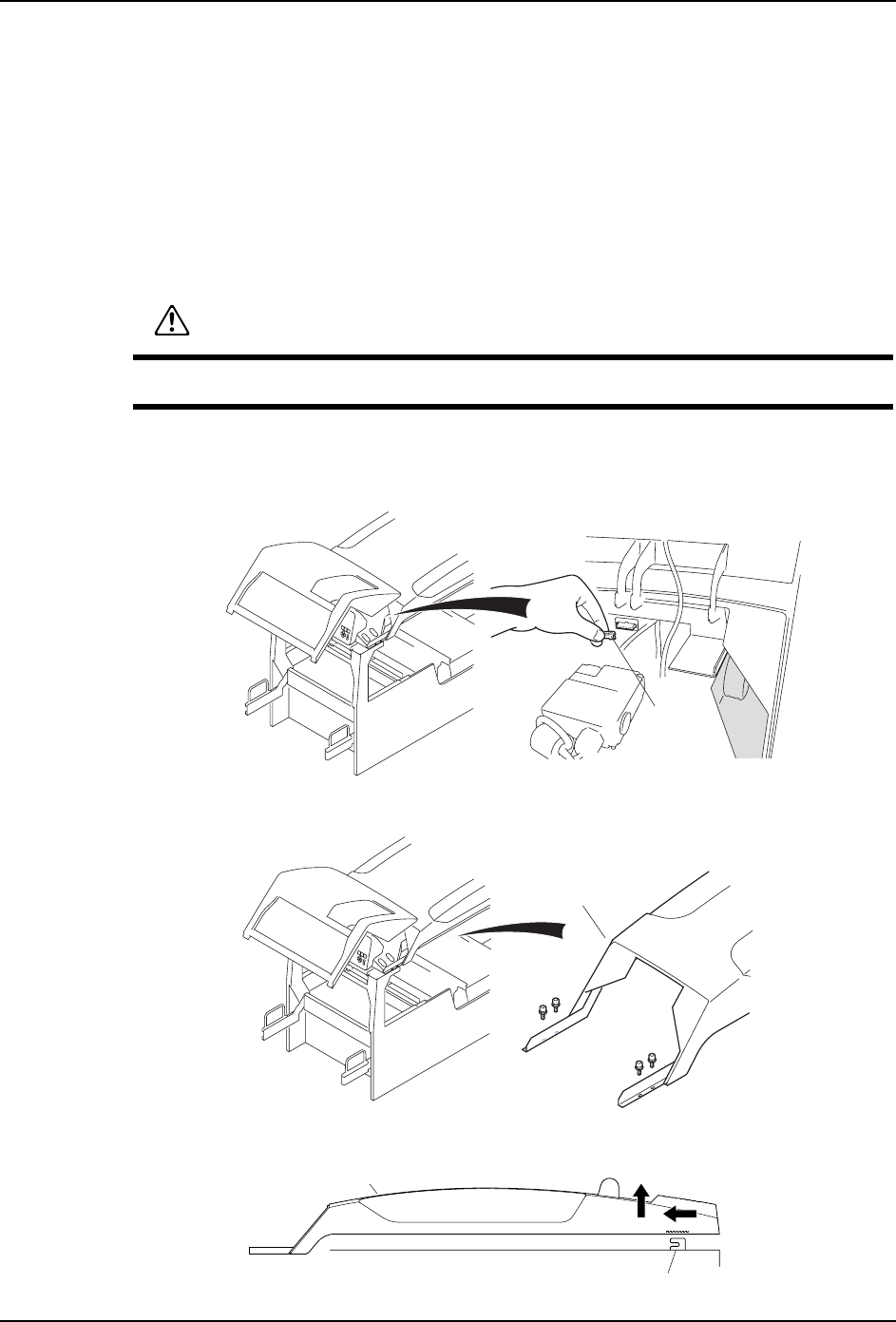

QD145-04 8. 部件的更换 NXT Ⅱ机械手册 367 8.16 模组顶盖板拆除 8.16.1 必须工具 六角扳手套件 8.16.2 安装方法 1. 拉 出模组。 （参考 " 5.1 模组的拉出 / 插入 "） 2. 请将主电源开关 OFF。 3. 请打开前盖罩。 4. 请拔下信号灯的接插件。 5. 请拆除顶盖罩的固定螺栓 (4 处 )。 6. 请拆除顶盖罩 . 顶盖罩用挂钩固定 , 请向前方滑动后抬起。 警…
8. 部件的更换 QD145-04
366 NXT Ⅱ机械手册
通道 1·2 用控制器的更换
12.拆除固定控制器的螺栓 (D)。
13.从搬运轨道控制器上取下■显示部分的接插头。
14.在确认电路板上的双列直插开关上只有 No.1 处于 ON，其他全部处于 OFF 后，装载新的
控制器。
15.从步骤 14 到步骤 12 复原了通道 1·2 用控制器之后，按照从步骤 10 到步骤 1 复原通道
3 用的控制器。
D
01NST-0504S
䗮䘧ˈ⫼ࠊ఼
CN2
CN1
CN6-3
CN6-3 CN9-3
C13
C21
C20
CN6-2
CN3
CNB-1
CN4
CN6-1
CN9-2
CN8-2
CN10-1
a-1
b-1
a-2
b-2
a-3
b-3
a-4
b-4
c-1
d-1
c-2
d-2
c-3
d-3
c-4
d-4
CN10-2
CN5-3CN5-1CN9-1 CN5-2
01MEC-0661
ON
12345
8. 部件的更换 QD145-04
368 NXT Ⅱ机械手册
8.17 模组侧盖板安装 / 拆除
为了安全起见，在机器的两个侧面安装有侧盖板。请仅仅对在基座上左右端所配置的模组安
装侧盖板。
·侧盖板的安装 / 卸下操作，模组处于基座上、MCU 上的任何一个地方都可以进行。
·因为安装盖板的螺丝和安全开关插座相重合 , 在基座上进行侧盖板的安装 / 卸下
时，有必要将模组处于稍微拉出一些的状态。
8.17.1 必须工具
十字螺丝刀、六角扳手套件
8.17.2 安装方法
1. 在基座上安装侧盖板的时候，请将模组稍微拉出一些。
2. 将侧盖板抵住模组侧面，一边支撑盖板使其不要落下，一边用六角板手将六角螺栓临时
固定。
3. 使用螺丝刀，将盖板下部的螺丝拧紧。
4. 将全部的六角螺栓紧固。
5. 插入模组，请确认侧盖板和基座上的安全开关的连接确实无误。

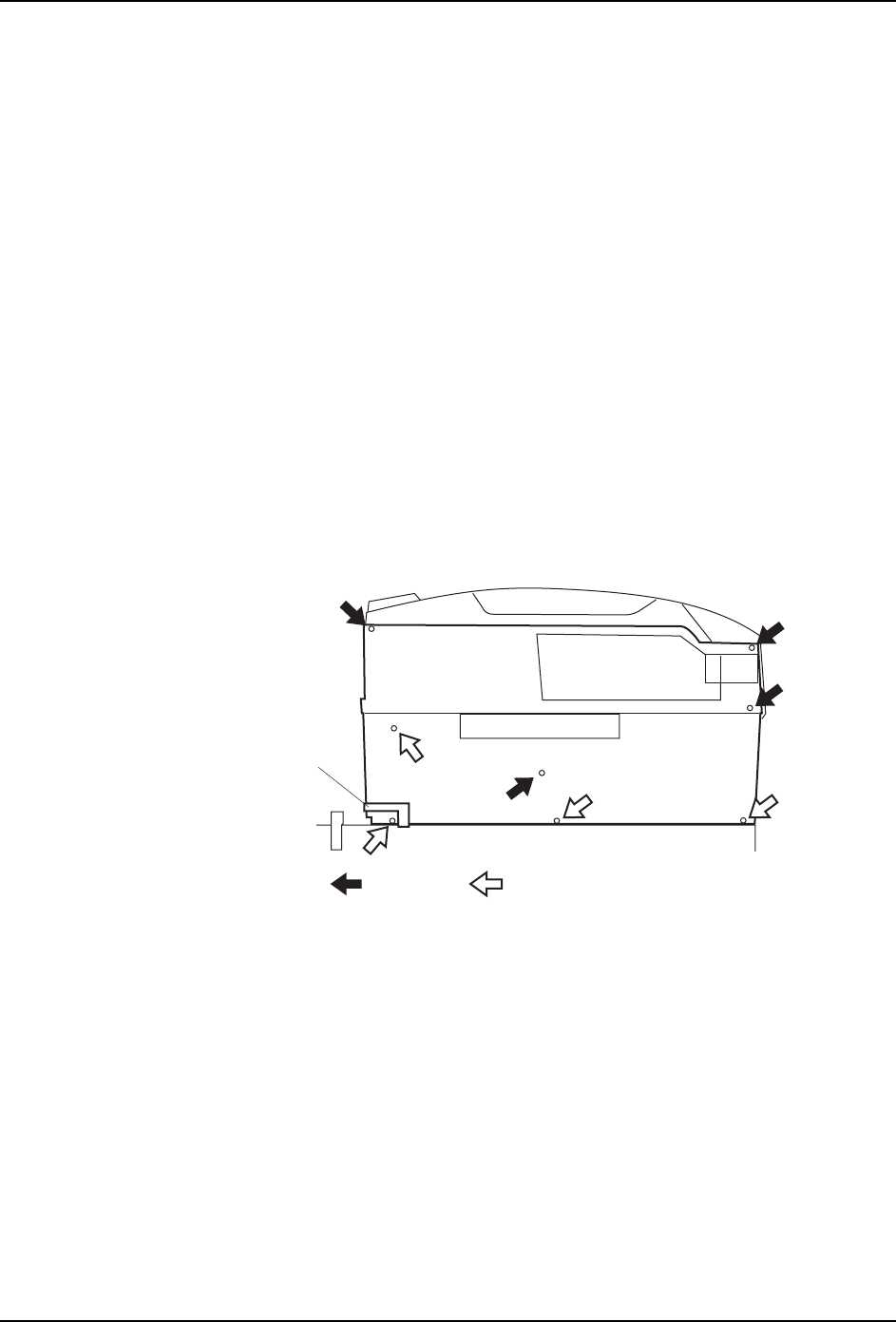

8.17.3 拆除方法
1. 在基座上卸下侧盖板时，请将模组稍微拉出一些。
2. 使用六角螺丝刀，拆除盖板下部的螺丝。
注意 )不能拆除侧盖板上的安全开关插头。
3. 一边支撑盖板使其不要落下，一边用六角扳手拆除六角螺栓。
4. 将侧盖板从模组上拆下。
ᅝܼᓔ݇ᦦ༈
㧔ϡৃᢚ䰸㧕
݁㾦㶎ᷧ 㶎ϱ
01-MEC-0374S
