7.13 冷却风扇
7.13.1 模组用风扇 ( 上侧 )
M3-2 模组的时候

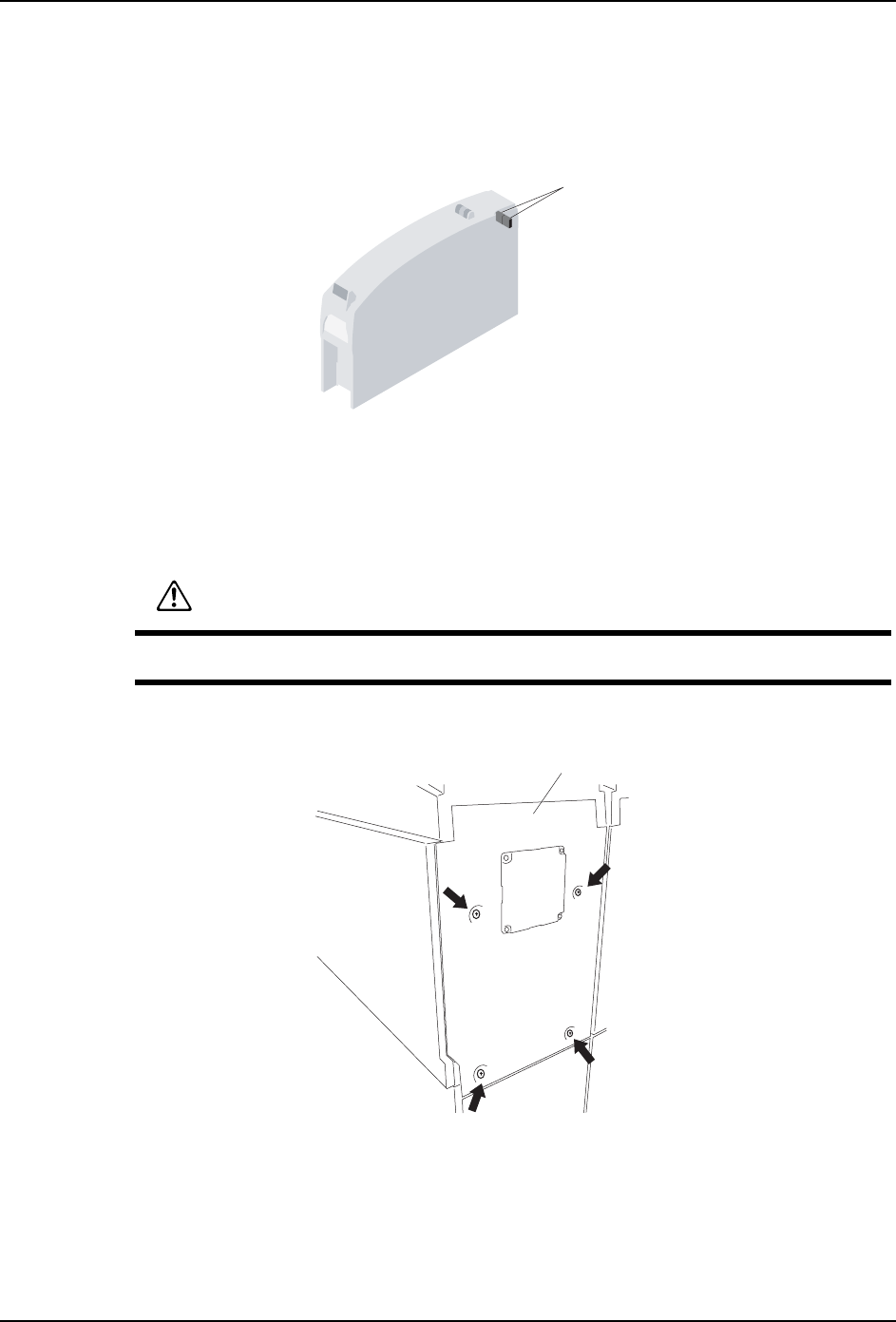

1. 请将模组拉出来。
备注 )更换模组冷却风扇时，有必要拆除侧盖板。在模组后方有连接盖罩条的时候，因为会
与侧盖板相干涉，请拉出模组。
2. 将主电源开关 OFF。
3. 请拆除侧盖板的螺丝 (4 根 )。
01MEC-0580S
㒘ދै亢
警告
更换作业请必须在切断电源后进行。
01MEC-0496S
ջⲪᵓ
7. 消耗品的更换 QD145-04
280 NXT Ⅱ机械手册

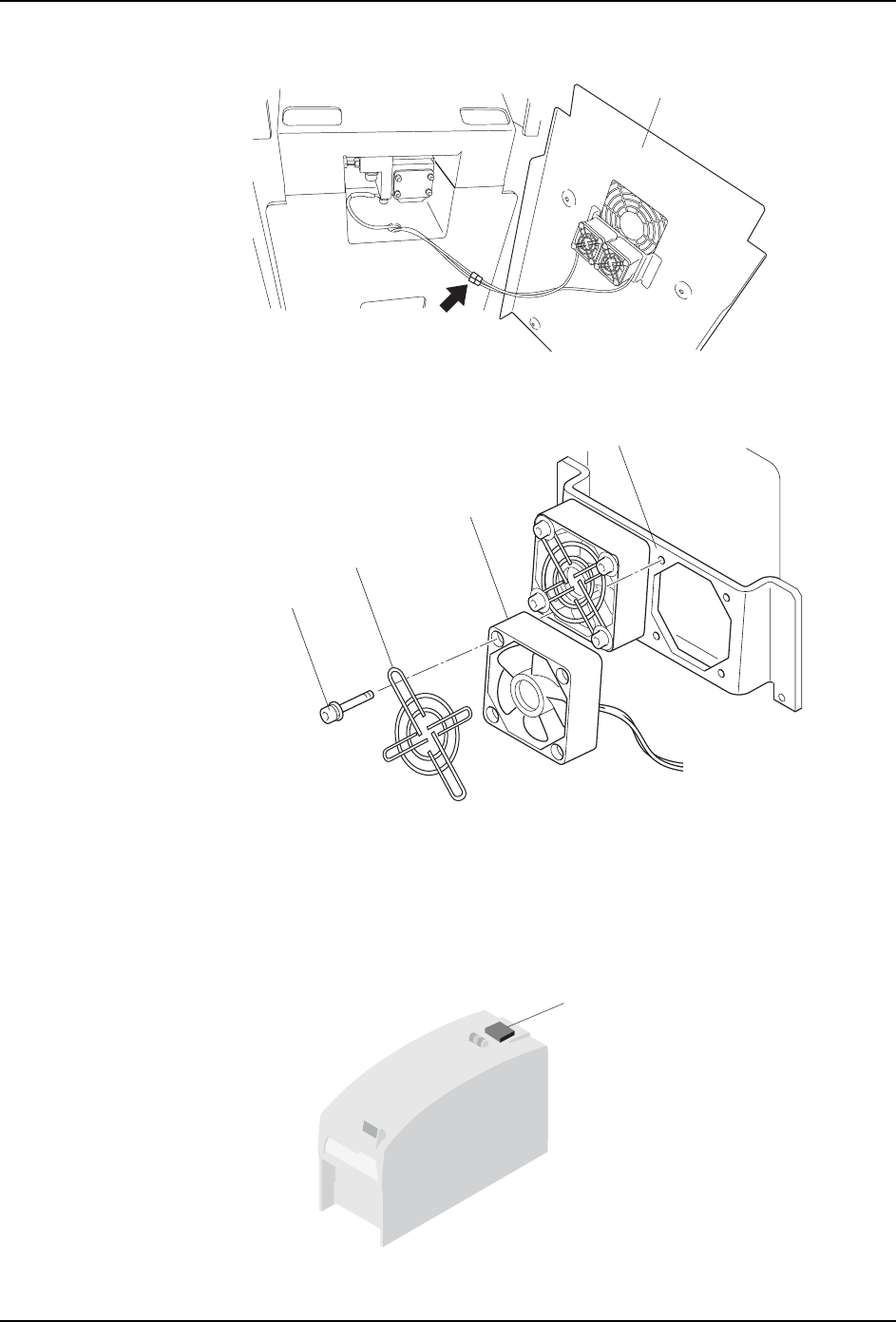

4. 拆除导线插头、侧盖板。
5. 拆下六角螺栓 （4 根），安装冷却风扇。
6. 请把防护罩和新的冷却风扇安装到架子上，拧紧六角螺栓 (4 根 )。
7. 请连接冷却风扇的导线插头。
8. 请把侧盖板安装到模组上。
M6-2 模组的时候
01MEC-0497S
ջⲪᵓ
01MEC-0581S
ދै亢
䰆ᡸ㔽
݁㾦㶎ᷧ
ᬃᶊ
01MEC-0582S
㒘ދै亢
