6. 预防保养 QD145-04 174 NXT Ⅱ机械手册 6.5.8 贴装工作头注油筒和注油筒内的 O 型圈的加油 〈H04 工作头〉 1. 拆下贴装工作头。 （详细请参考 " 5.6 贴装工作头的拆除 / 安装 "。) 2. 请拆除贴装工作头的侧盖板。 3. 用沾有 Biral T&D 的清洁布， 一边将 注油筒 （1） 周围的污垢檫去， 一边薄薄地涂一层润 滑油。 4. 将注油筒 (1) 上下移动，不…
QD145-04 6. 预防保养
NXT Ⅱ机械手册 173

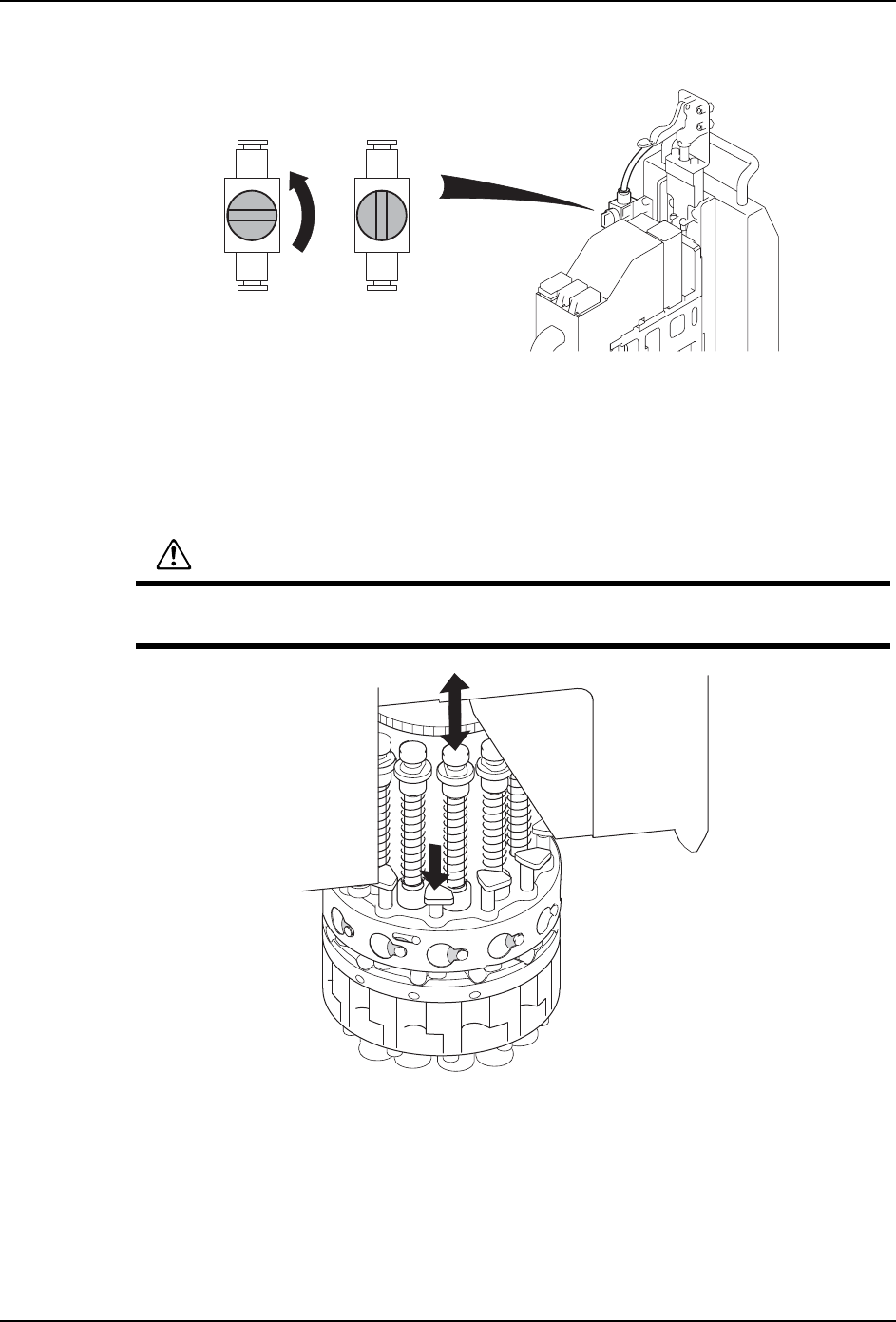

9. 请打开空气压力阀，向贴装工作头供应空气压力。
10.仅仅降低 1 根机械阀，向注油筒内供应空气。直到注油筒处不出灰尘的时候使注油筒上
下动作。
注意 )同时清扫复数的注油筒时空气压会降低清扫效果，请 1 根根进行。
备注 )下记插图是 H08 工作头，H04、H12(S)、H12HS 工作头也请同样进行操作。
11.请更换带有过滤器的过滤器套子。详细请参考" 6.5.4 贴装工作头真空过滤器的清扫 "。
12.用干净的布擦去注油筒侧面附着的灰尘，在清扫注油筒的同时请进行注油筒的加油。( 详
细请参考 " 6.5.8 贴装工作头注油筒和注油筒内的 O 型圈的加油 " 的注油筒加油部分。)
13.如果全部的注油筒清扫结束了，请提高工作头清扫器的拉杆，取下贴装工作头，安装侧
面盖板。
01MEC-0528S
䯔ᓔ
䯔݇
注意
操作时，请戴保护眼镜。降低机械阀的时候，在注油筒前端部有会灰尘，有可能进入
眼睛。
01MEC-0550
6. 预防保养 QD145-04
174 NXT Ⅱ机械手册
6.5.8 贴装工作头注油筒和注油筒内的 O 型圈的加油
〈H04 工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.6 贴装工作头的拆除 / 安装 "。)
2. 请拆除贴装工作头的侧盖板。
3. 用沾有 Biral T&D 的清洁布，一边将注油筒（1）周围的污垢檫去，一边薄薄地涂一层润
滑油。
4. 将注油筒 (1) 上下移动，不浪费润滑油进行涂敷。
5. 用沾有 Biral T&D 的清洁布，薄薄地涂在 Q 轴 (2) 的齿轮面上。
6. 用手动旋转Q轴(2)，不浪费润滑油进行涂敷。
7. 将 MDV235-ZB 薄薄地涂在注油筒内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油 , 将涂敷用的注油棒也一起放入。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H04 专用的注油棒。
润滑油 加油处 加油 （cc）
Biral T&D
（Sugai Chemical Industry）
（1）注油筒 0.069
（2）Q 轴齿轮 ( 下部注油筒侧 ) 0.124
MDV235-ZB （黑田精工） （3）注油筒内 O 型圈 -
NXTPHD022Sb
(1)
(1)
Ⲫᵓ
(2)
$$5
1;73+'6D
ᆚᇕ⫊
⊼⊍ㄦݙ⍺⒥⊍⍖ᭋ⫼⊏
⊼⊍Ầ㧔+⫼
QD145-04 6. 预防保养
NXT Ⅱ机械手册 175

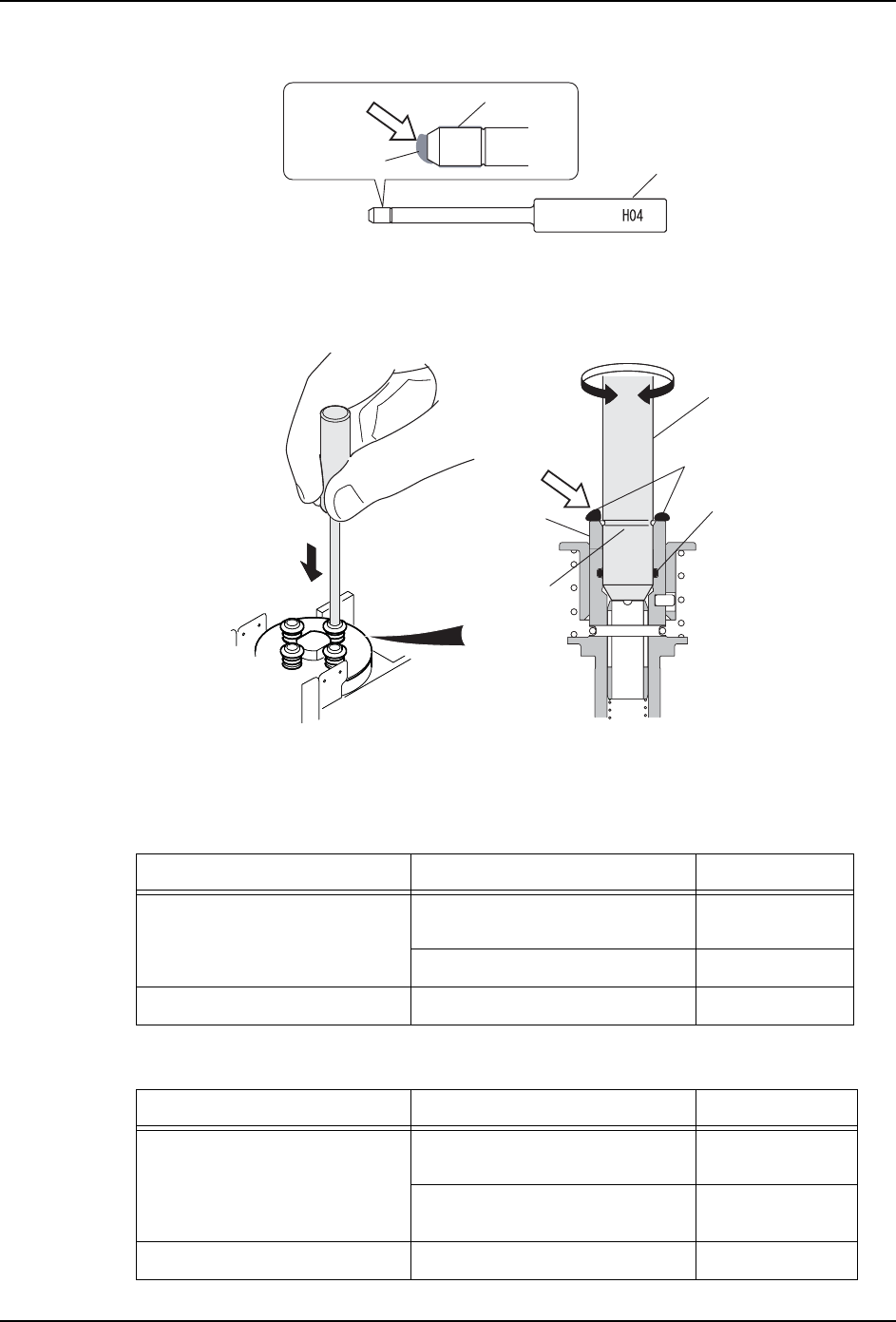

c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在注油筒内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在注油筒的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个注油筒内反复涂敷。
〈H08/H12(S)/H12HS 工作头〉
H08 工作头
H12(S)/H12HS 工作头
01MEC-0011Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
1;73+'6E
2ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
⊼⊍ㄦ
ῑ
᪺এ
润滑油 加油处 加油量 （cc）
Biral T&D
（Sugai Chemical Industry）
（1）注油筒 0.033
（2）Q 轴齿轮 ( 下部注油筒侧 ) 0.272
MDV235-ZB （黑田精工） （3）注油筒内 O 型圈 -
润滑油 加油处 加油量 （cc）
Biral T&D
（Sugai Chemical Industry）
（1）注油筒 0.03
（2）Q 轴齿轮
注油筒齿轮＜ H12HS ＞
0.336
0.02 ＜ H12HS ＞
MDV235-ZB （黑田精工） （3）注油筒内 O 型圈 -
