NXTII 机械手册.pdf - 第278页
7. 消耗品的更换 QD145-04 256 NXT Ⅱ机械手册 〈H12(S) 工作头〉
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 255

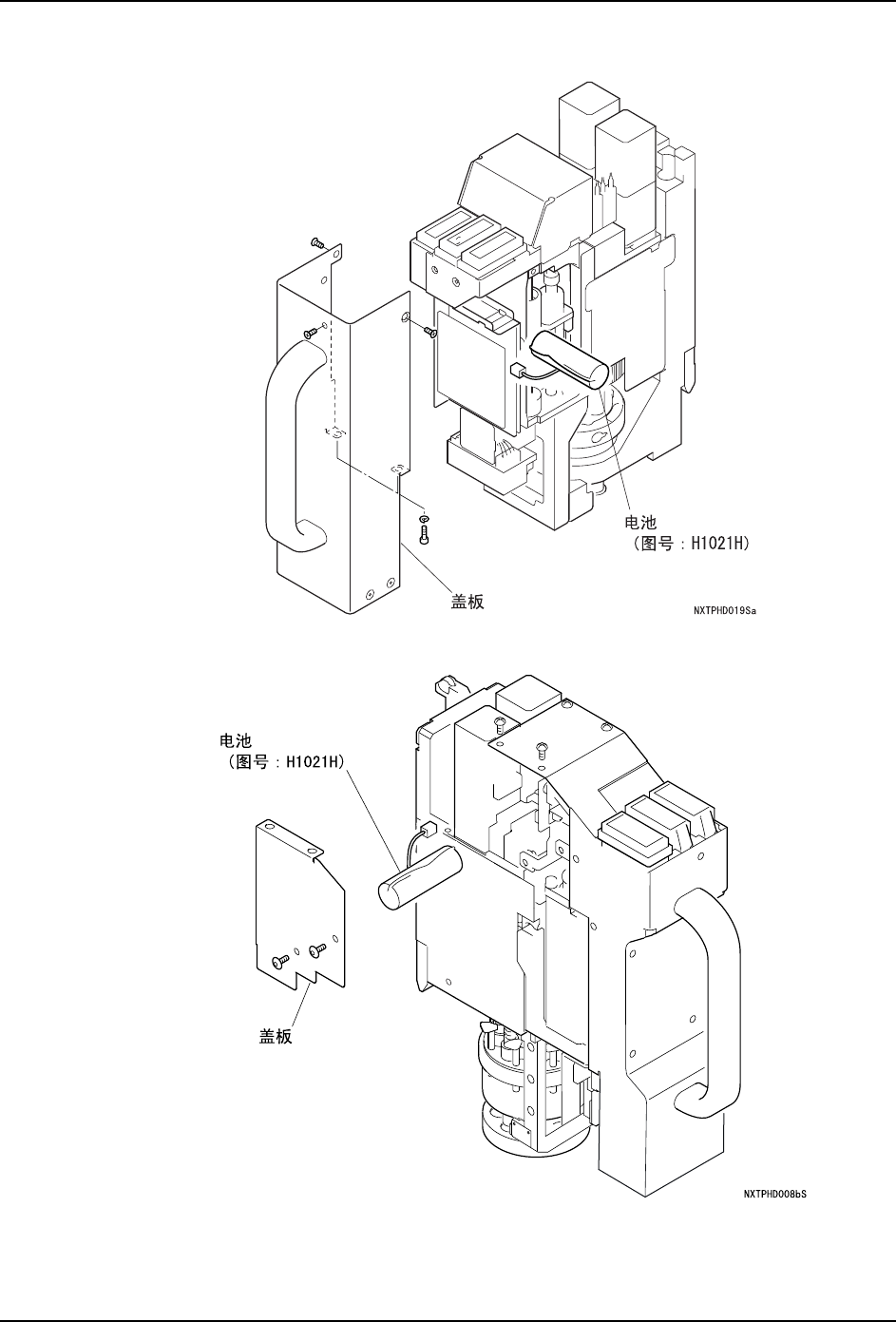

〈H04 工作头〉
〈H08 工作头〉
7. 消耗品的更换 QD145-04
256 NXT Ⅱ机械手册

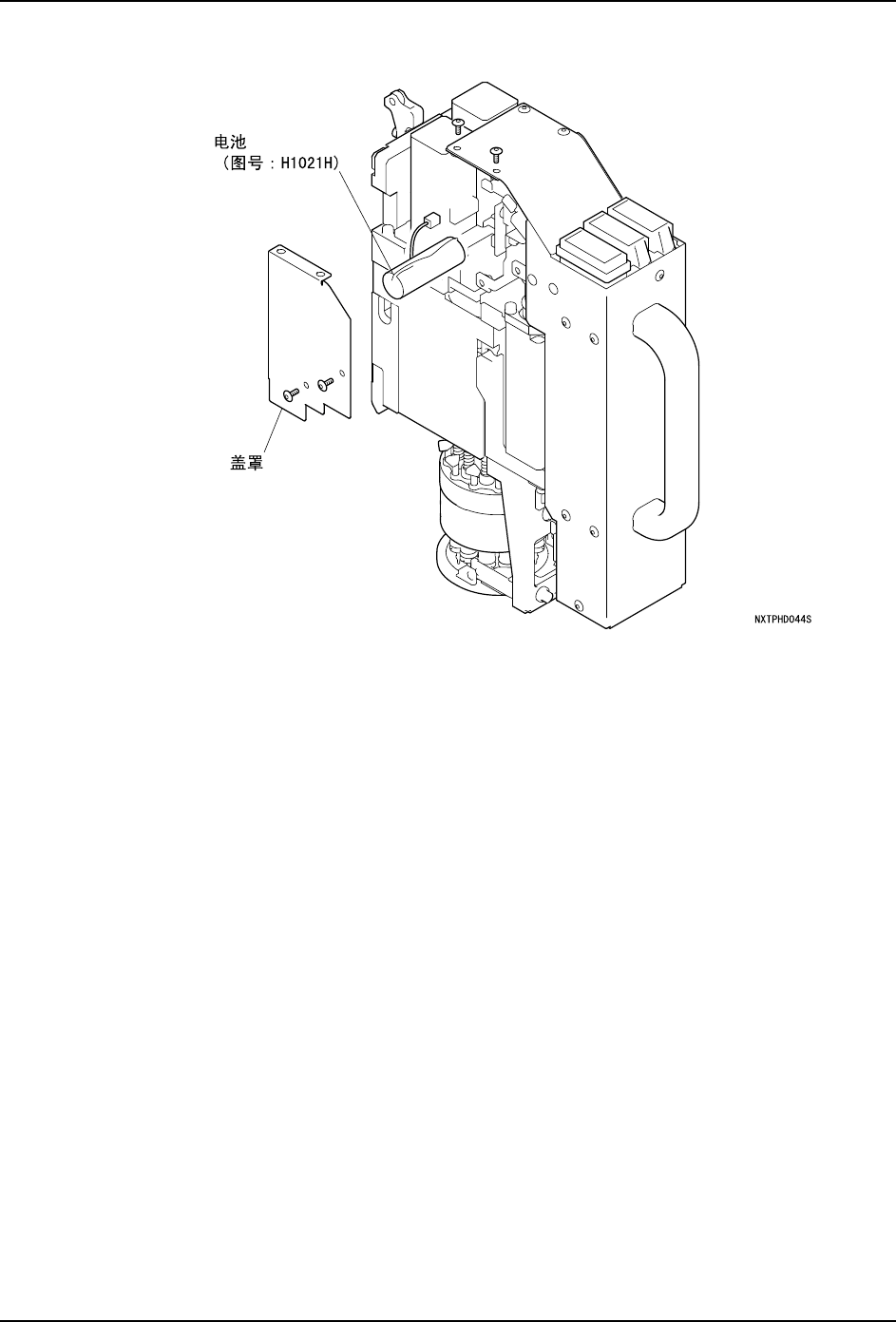

〈H12(S) 工作头〉
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 257
7.6 模组 CPU 箱电池
模组在即使主电源开关处于 OFF 时，也可以根据 CPU 箱内存的电池保持以下的信息。但是，
电池在已经消耗的情况下，如果将机器的主电源开关处于 OFF 时，这些信息会消失。
a. 各种固有值
·矩阵数据 ·料站倾斜数据 ·自动校正结果
b. 模组功能设定值
c. 生产电路板信息
·生产 Job 名 ·生产信息 ·Profiler 信息 ·生产结束顺序信息
为了保持信息，请必须在进行准备操作后更换电池。
7.6.1 电池的种类
*1：保证期间从电池的制造年月日开始。
*2：电池寿命根据使用环境有可能降低。
7.6.2 更换时期
电池报警时。
7.6.3 准备操作
1. 请确认手头是否有收存矩阵数据、料站倾斜数据、修正值文件的软盘。这个软盘在购买
机器时被附加。
备注 )在手头没有软盘时，请按照以下的操作进行。
将模组的矩阵测定数据保存到 PC 中。另外，请获取模组的料站倾斜测定数据。料站倾
斜测定数据在手动模式的「信息指令」上可以确认。（详细请参考「NXT II 系统手册」
章节的 「信息指令」）。
2. 请下载测定矩阵以及料站倾斜用的软件。详细请参考 「NXT II 系统手册」的 「附加软
件」章节的 「机器设定软件」- 「测定矩阵定用或者测定料站倾斜用的软件的下载」。
3. 请从贴装工作头上拆下吸嘴。
4. 如果在机器内有电路板的话，请将其除去。
5. 请将与贴装工作头对应的治具安装在吸嘴更换器上。治具吸嘴的数量与吸嘴头的数量相
一致。
6. 请准备更换用电池、控制电源用的内存电阻 （电阻值 :1M Ω以上）用的腕带。
图号 H1019M
名称 电池
规格 CR2450
保证期间 *1 7 年 （周围温度 40 ℃、无运转）*2
