QD145-04 8. 部件的更换 NXT Ⅱ机械手册 355 8.12.4 存储卡电路板的更换 1. 拆除螺丝 (2 个 )，请拉手柄，拔出 CPU 电路板。 2. 请松开存储卡压板的螺丝 (2 个 )。 3. 请拆下螺丝 (4 个 )，从料盘取下存储卡电路板。 4. 请按下手柄拆除存储卡，插入到更换的 存储卡电路板中。 01MEC-061 1S ᶘ ᶘ ᦦ༈ ᶘ 01MEC-0624S ᄬټवय़ᵓ 01MEC-0618S…
8. 部件的更换 QD145-04
354 NXT Ⅱ机械手册
6. 请拆除在 CPU 箱的■表示部分的连接电缆。

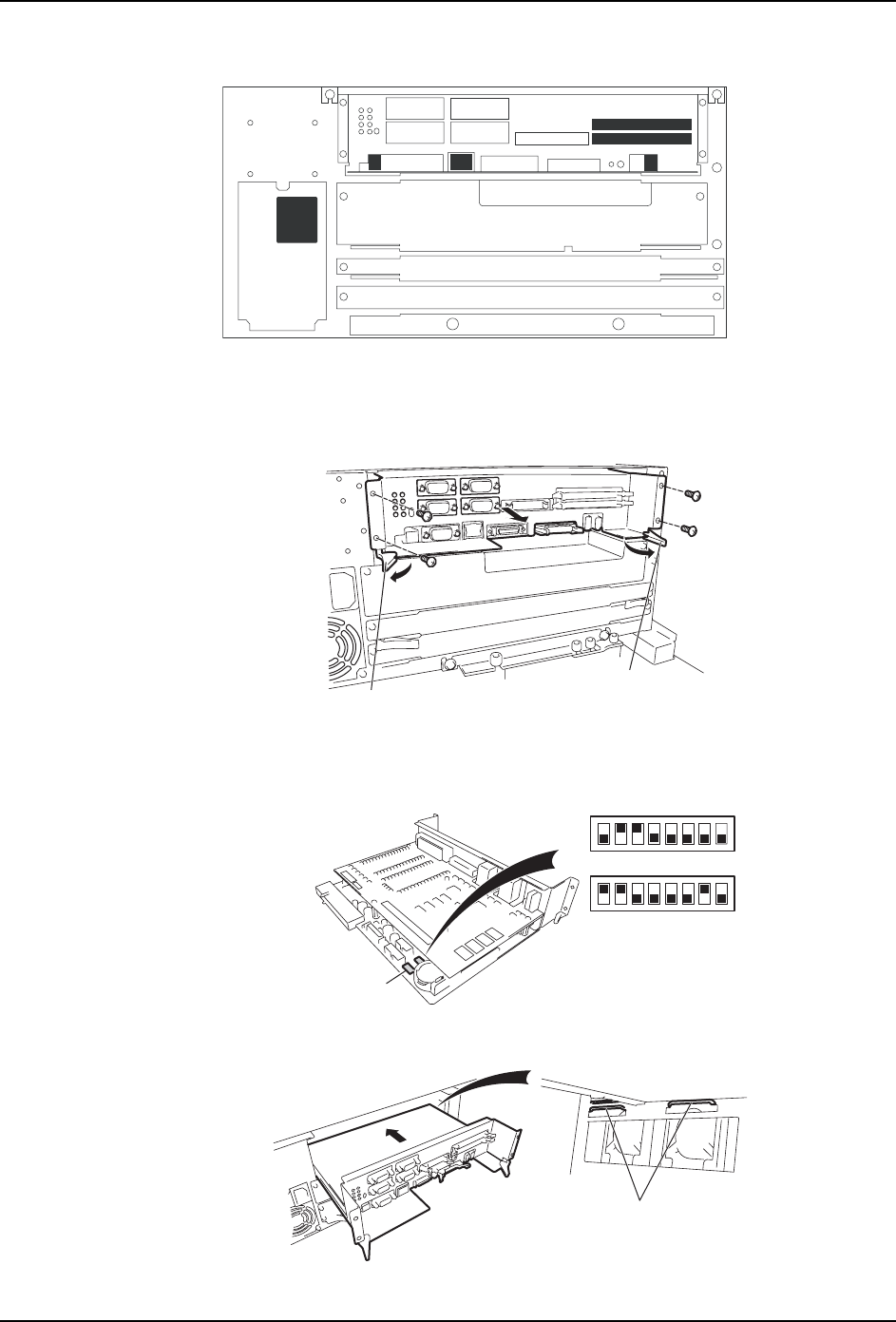

8.12.3 CPU 电路板的更换
1. 拆除螺丝 (4 个 )，请拉手柄，拔出 CPU 电路板。
2. 请确认新的 CPU 电路板的双列直插开关的设定。
注意 )如果设定错了的话，不能正常启动。
3. 请沿着 CPU 箱的导轨插入 CPU 电路板，用螺丝固定。
01MEC-0122a
PANEL LINK
LAN
RS232CCUNET
BAT
5
6
7
8
1
2
RGB IN
USB
DIO
UART1-4
1394PO
0(&6
ᶘ
ᶘ
SW3 ON
OFF
SW2 ON
OFF
01MEC-0623S
ঠ߫Ⳉᦦᓔ݇
ᇐ䔼
01MEC-0610S
QD145-04 8. 部件的更换
NXT Ⅱ机械手册 355

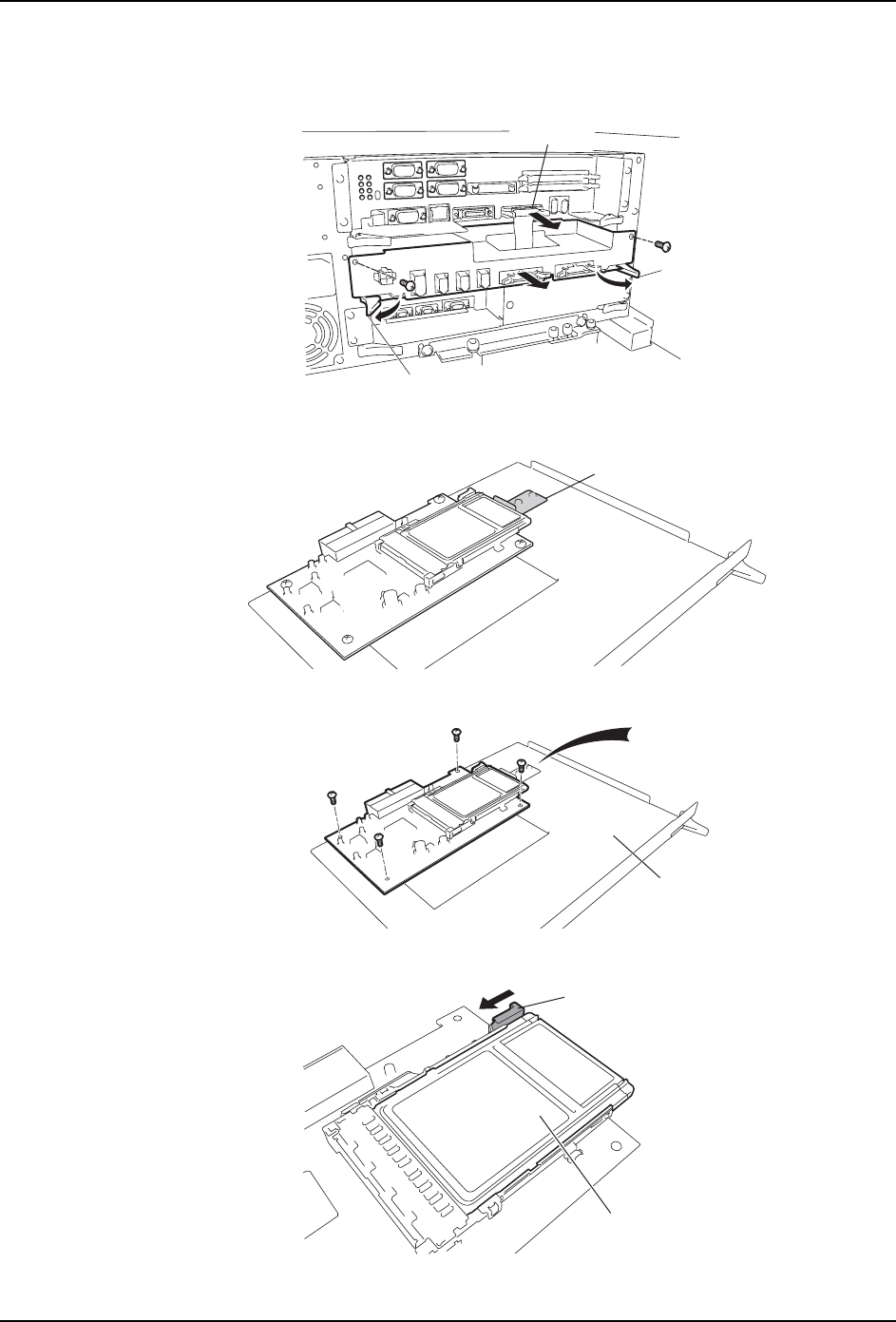

8.12.4 存储卡电路板的更换
1. 拆除螺丝 (2 个 )，请拉手柄，拔出 CPU 电路板。
2. 请松开存储卡压板的螺丝 (2 个 )。
3. 请拆下螺丝 (4 个 )，从料盘取下存储卡电路板。

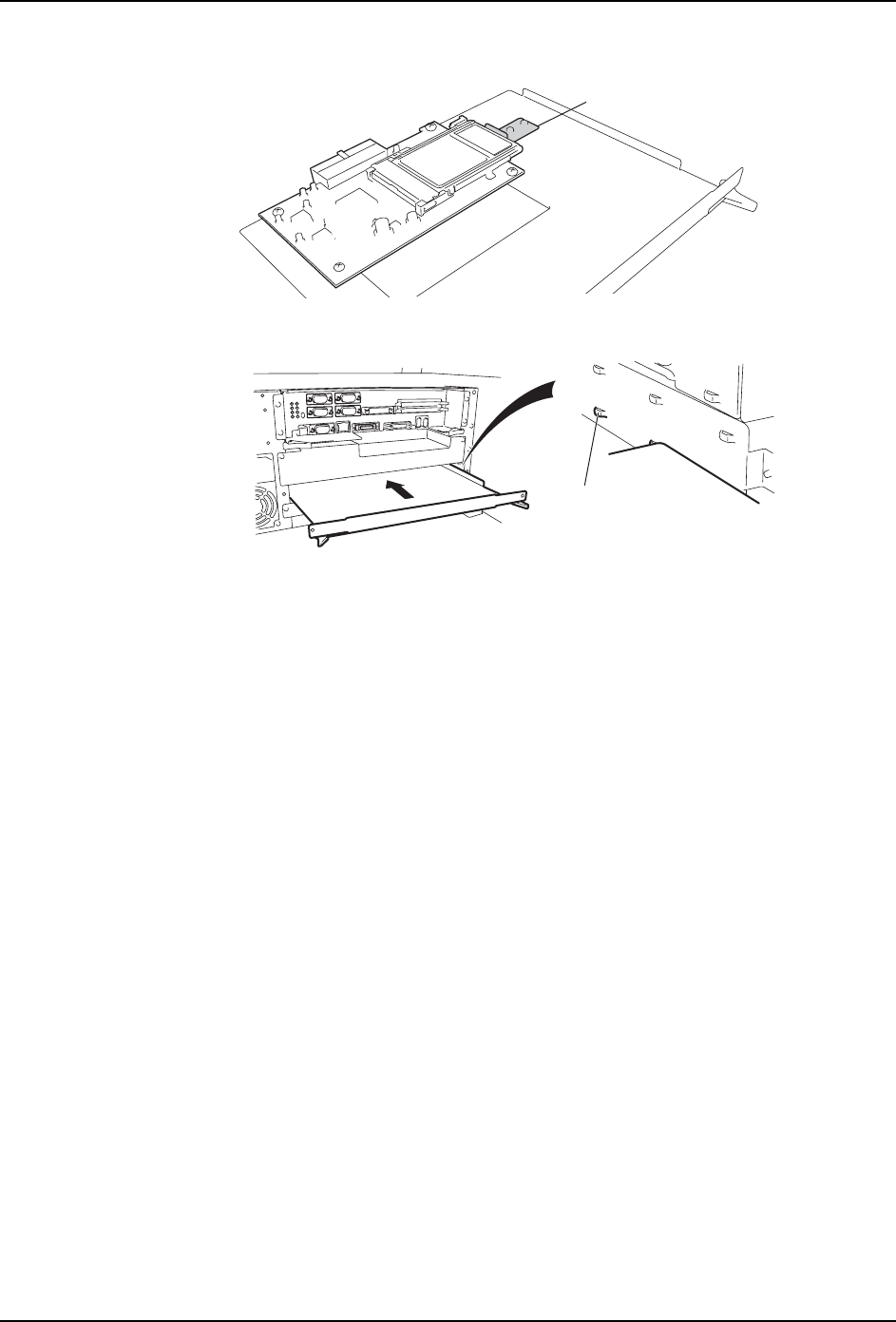

4. 请按下手柄拆除存储卡，插入到更换的存储卡电路板中。
01MEC-0611S
ᶘ
ᶘ
ᦦ༈ᶘ
01MEC-0624S
ᄬټवय़ᵓ
01MEC-0618S
᭭Ⲭ
ᶘ
01MEC-0619S
ᄬټव
