QD145-04 6. 预防保养 NXT Ⅱ机械手册 177 c. 把在注油棒前端粘附的多余的润滑油用清 洁布擦去。 d. 请在注油筒内插入注油棒。 请大约插入到注油棒上刻的槽为止。 此后， 轻轻地旋转使 润滑油均匀地涂敷在 O 型圈上。 备注 )在注油筒的前端粘附有润滑油的时候，请用清洁布擦去。 e. 请反复将注油棒返回密封瓶中再次沾敷润 滑油后，向各个注油筒内涂敷。 使用润滑油涂敷用治具时的注意 事项 1. 在注油棒的插入口周围有多…
6. 预防保养 QD145-04
176 NXT Ⅱ机械手册

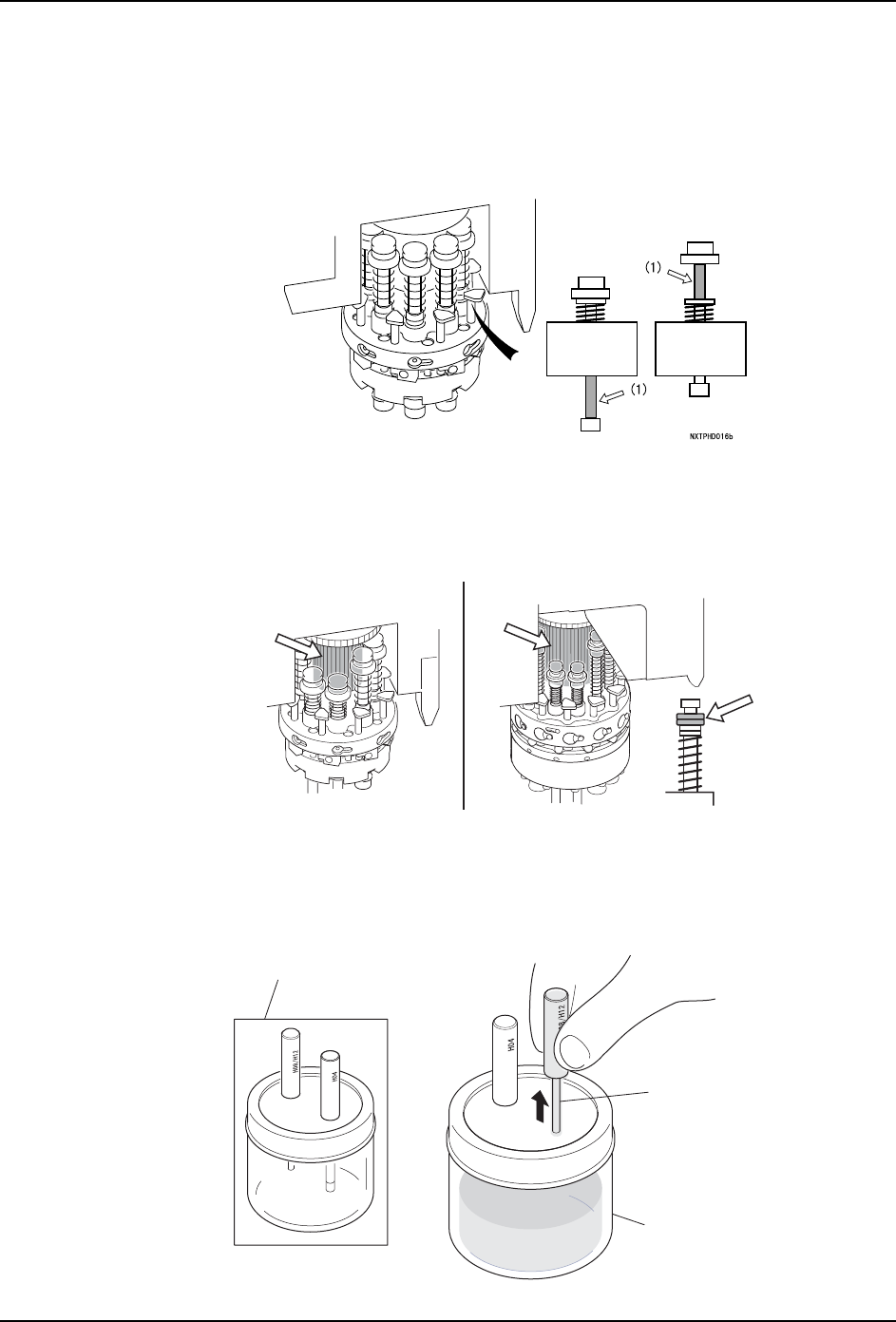

1. 拆下贴装工作头。（详细请参考 " 5.6 贴装工作头的拆除 / 安装 "。)
2. 请拆除贴装工作头的侧盖板。
3. 用沾有 Biral T&D 的布，一边将注油筒 (1) 周围的污垢檫去，一边薄薄地涂一层润滑油。
4. 将注油筒 (1) 上下移动，不浪费润滑油进行涂敷。
5. 用沾有 Biral T&D 的布，薄薄地涂在Q轴(2)的齿轮面上。
6. H12HS 工作头的时候，也请对各个注油筒涂敷 Biral T&D。
7. 用手动旋转Q轴(2)，不浪费润滑油进行涂敷。
8. 将 MDV235-ZB 润滑油薄薄地涂在注油筒内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12(S) 专用的注油棒。
(2)
(2)
01MEC-0440
(2)
H08 H12(S)/H12HS
<H12HS>
NXTPHD120Sb
⊼⊍Ầ
( H8/H12(S /H12HS↪)
(AA40R0*)
ᆚᇕ⫊
⊼⊍ㄦݙ⍺⒥⊍⍖ᭋ⫼⊏
)
QD145-04 6. 预防保养
NXT Ⅱ机械手册 177

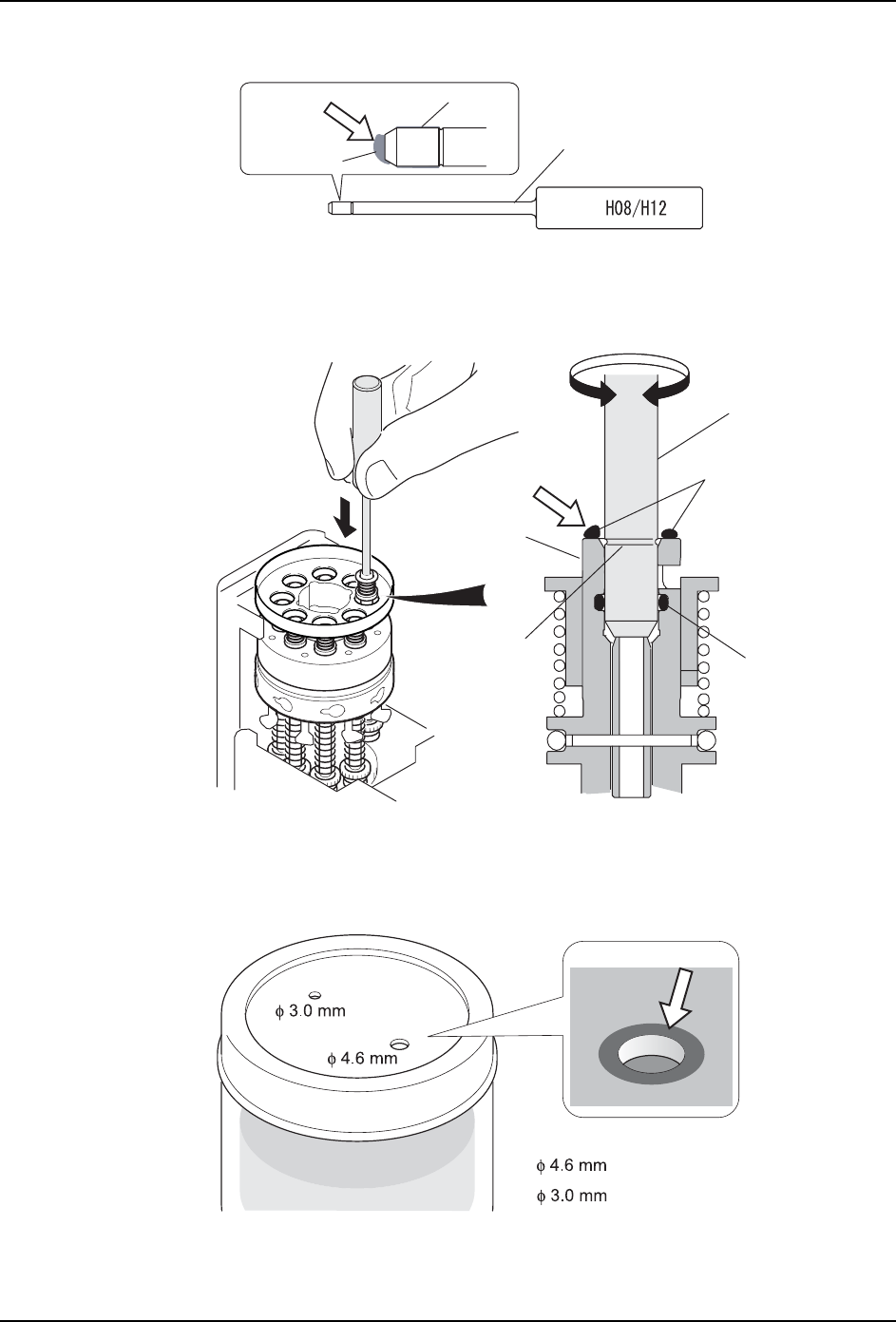

c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在注油筒内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在注油筒的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个注油筒内涂敷。
使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
01MEC-0013Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
1;73+'6E
⊼⊍ㄦ
(3) 2ൟ
⊼⊍Ầ
ῑ
㉬䰘ⱘ⍺⒥⊍
᪺এ
0(&6E
᪺এ
㧦+⫼
㧦++⫼
6. 预防保养 QD145-04
178 NXT Ⅱ机械手册

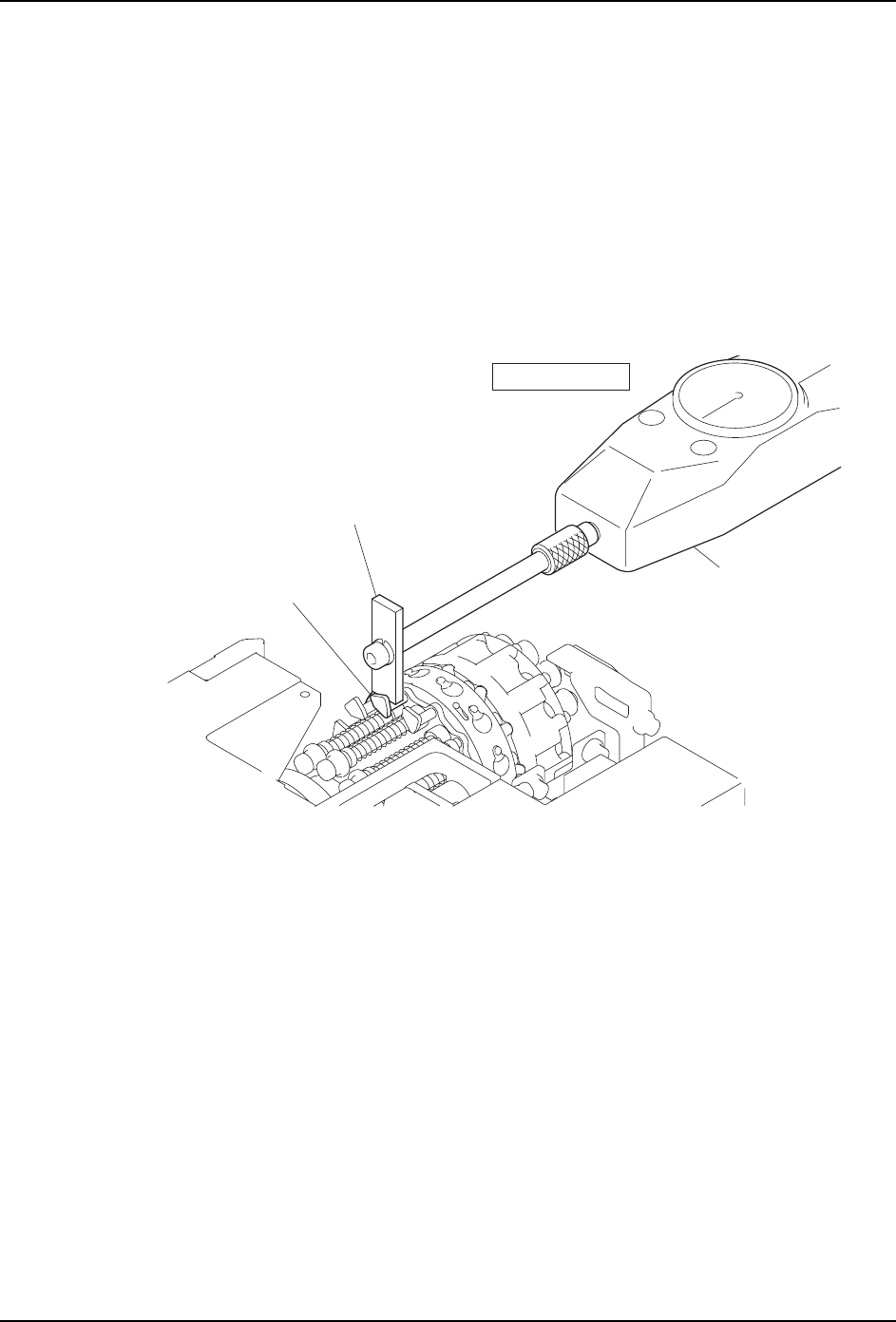

6.5.9 机械阀 O 型圈的检查
〈H04/H08/H12(S)/H12HS 工作头〉
测定机械阀上下动作时的滑动阻力，以此判断 O 型圈的优良与否。
1. 请将测定头治具 （AA6KN**）安装在推拉计上。
备注 )推荐使用最大负载值为 10N 的推拉计。
2. 将测定头的顶端架在机械阀上，读取机械阀上下动作时推拉计的测定值。
3. 请对所有的机械阀进行测定。数值超过公差值 （0.4N ～ 2.0N）时请更换机械阀的 O 型
圈。有关更换方法请参照 " 6.9.9 贴装工作头机械阀 O 型圈的更换和加油 "。
备注 )下记插图是 H08 工作头，H04、H12(S)、H12HS 工作头也请同样进行操作。
⌟ᅮ༈⊏
ᴎẄ䯔
ᢝ䅵
1㨪1
0(&6
