9. 测定和调整 QD145-04
402 NXT Ⅱ机械手册
·重新启动机器的时候
手动创建修正值文件的时候
备注 )关于在此说明的附加软件的操作方法，请参考「NXT 附加软件操作手册」（在线手册）。
1. 在操作画面上显示出 PAM 的测定结果后，请使用箭头键选择手动创建指令，按下 OK 按
键。处于 「START」按键等待状态。
2. 在机器设定画面上，请确认取得 PAM 测定结果的模组。选择「远程操作」-「机上 PAM」。
3. 执行 「取得开始」后，开始取得数据。
备注 )执行 「开始取得」后，从 NXT-2 机器向服务器传输测定结果数据，显示出获取文件的
一览表。从此一览表选择文件保存后，测定结果数据从服务器下载到客户电脑中。测定
结果可用于贴装精度的补正。
01MEC-0644
01MEC-0638E
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 403

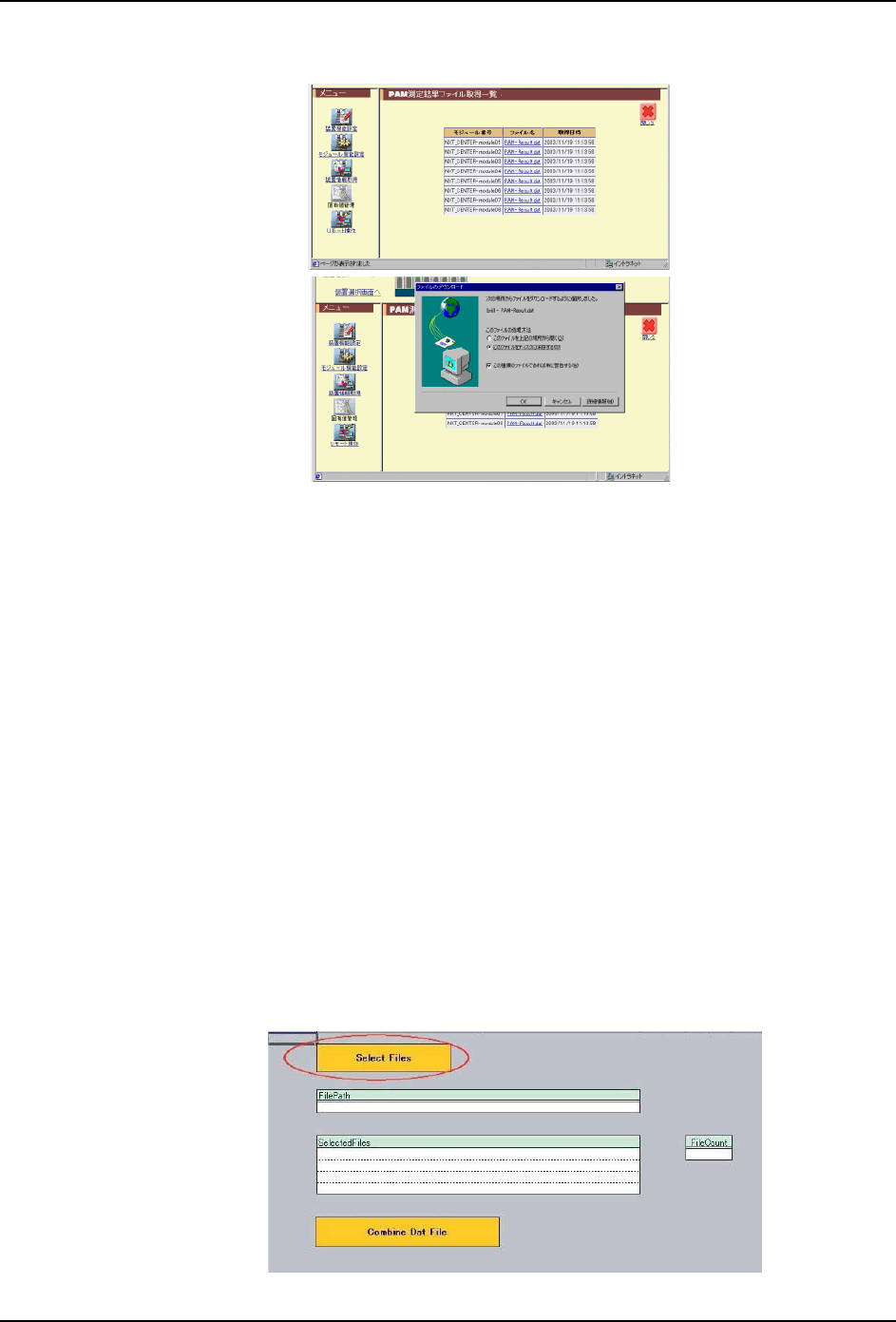

4. 从一览表中选择下载的文件名，在「将这个文件保存到软盘」中放入选择后选择「OK」。
5. 指定文件的保存处后，请单击 「保存」。保存测定结果。
备注 )请将文件名以任意 (PAM1.dat) 等容易理解的名称进行保存。
6. PAM 模式的时候，请编辑保存的数据，作为初始文件反应到机器中，详细请参照 " 9.1.11
几个修正值文件归纳为一个 "、" 9.1.12 补正贴装精度 ( 最终修正值反映方式 ) "。
9.1.11 几个修正值文件归纳为一个
在以下的条件下，为了创建测定次数的修正值文件，需要把几个修正值文件归纳为 1 个。在
此，说明把复数的修正值文件做成 1 个修正值文件的方法。在以下条件之外，此操作没有必
要。
在这个操作中使用的 Excel 文档，仅仅收存在软件版本 V5.12 以后的应用 CD 内。
a. 如果在三搬运轨道搭载机上测定 H02、H04、G04 工作头
b. 如果玻璃元件只有 32 个，在单·双搬运轨道搭载机上测定 H02、H04、G04 工作头
方法
1. 请打开收存在应用软件 CD 内的 Excel 文档。
·:\Documents\PAM\ CombineDatFile.xls

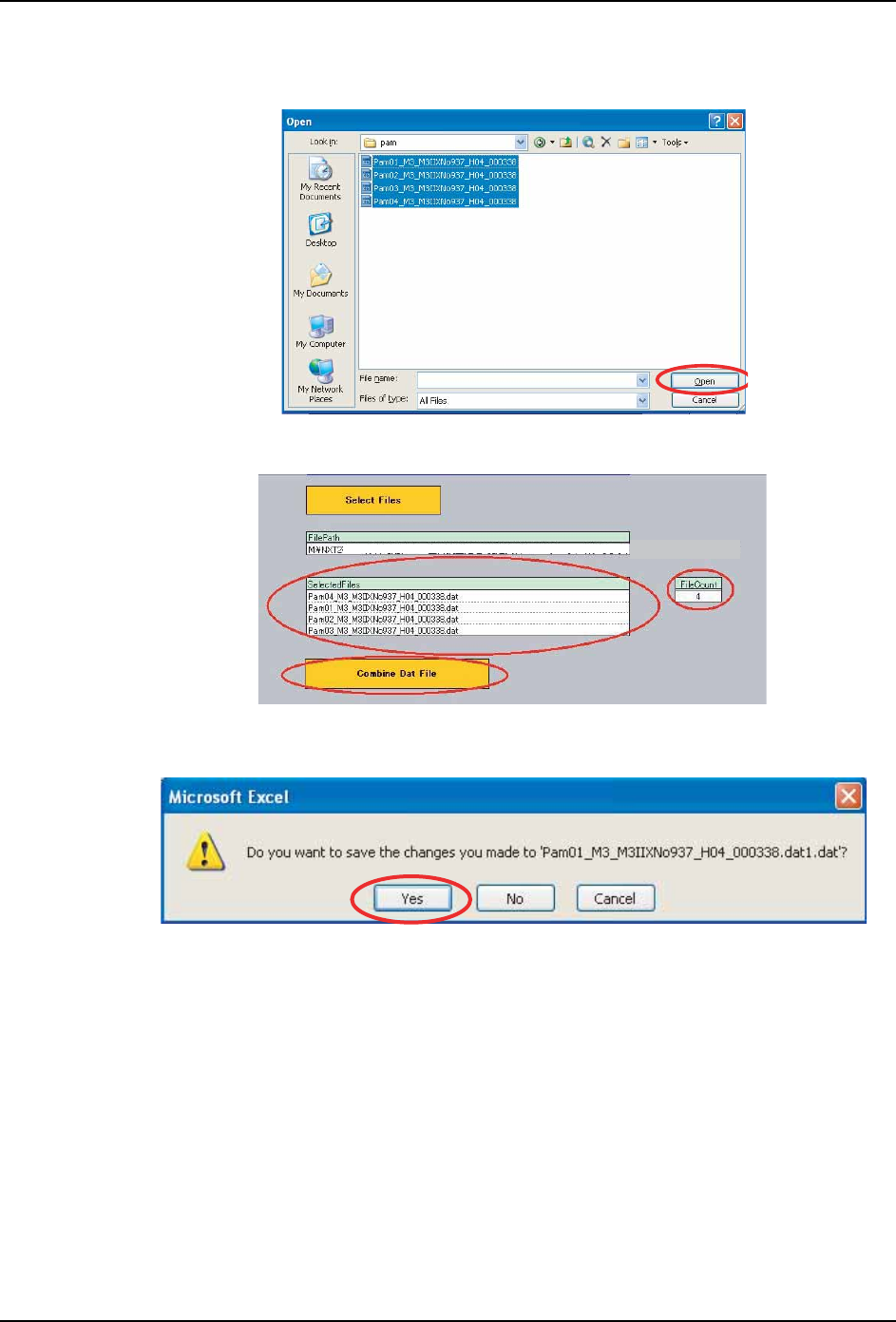

2. 请按下 「Select Files」按键。
NXTOPE156
01MEC-0852
