7. 消耗品的更换 QD145-04
304 NXT Ⅱ机械手册
8. 将工作头盖罩安装在外壳上。
a. 将工作头盖罩的接头插入到管内，把外壳的螺丝孔与工作头盖罩的孔对齐。
b. 将 4 根内六角螺栓 （M6 × L30）用紧固转矩 8N·m 拧紧。
（更换连接管时，请切成与泵相同的长度进行更换。）
9. 插入连接管。（更换时，请切成与泵相同的长度进行更换。）
10.将泵横放，安装手柄和平板。
真空泵的安装
1. 请按照与拆除相反的步骤，将真空泵放入机器内固定。
2. 如下图所示，请对接线台 （Earth,W,V,U）布线。
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
89:
1;7%$6
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 305
7.23 真空阀的吸气阀、排气阀、垫圈等 〈4M-2 基座用泵
(DOP-420SA 用 ) 的时候〉
请将吸气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
7.23.1 更换时期
机器每运转 10,000 小时

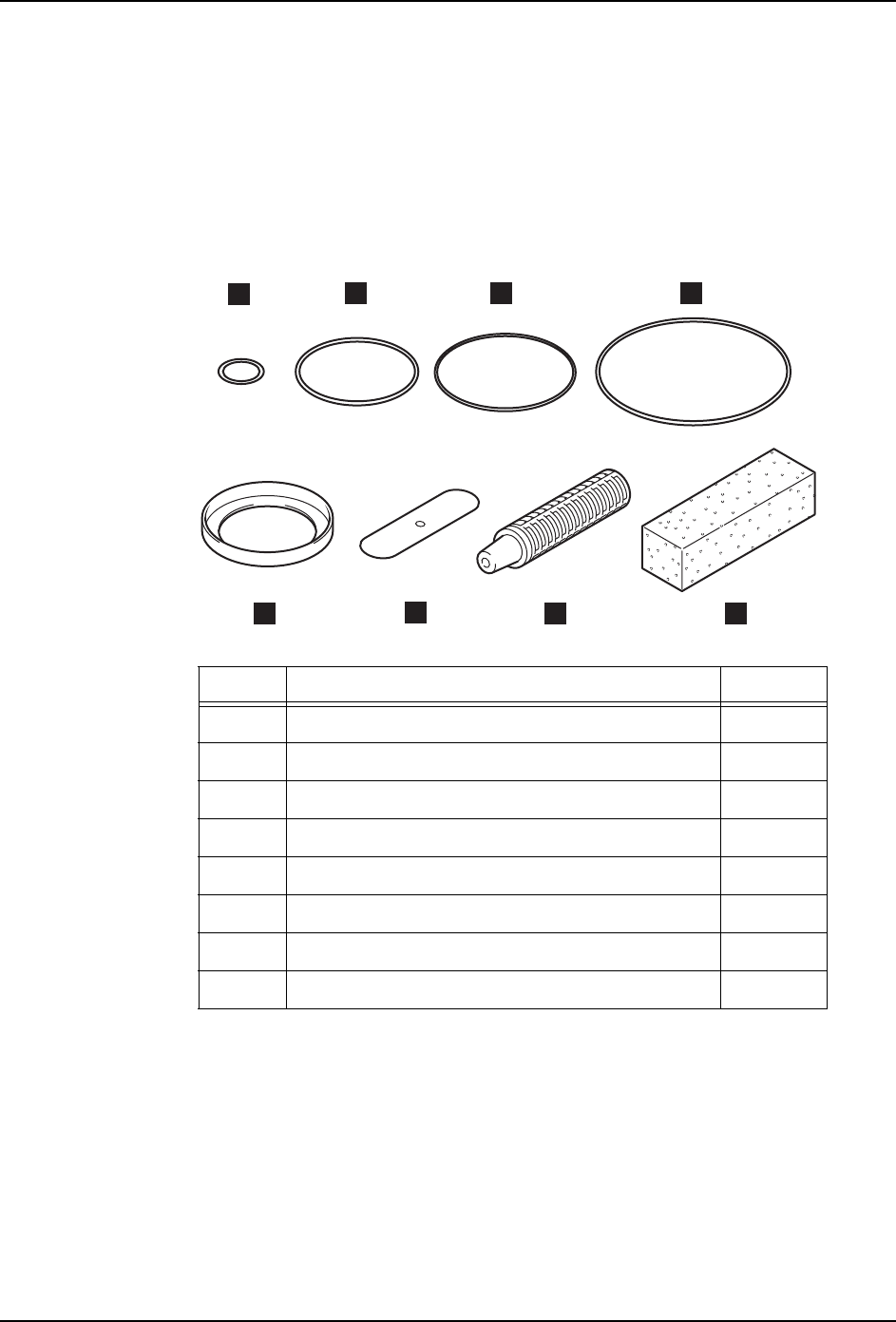

7.23.2 准备物品
No. 部件名称 数量
1盖垫 4
2阀 8
3 S-100 O 型环 4
4 AS568-117 O 型环 2
5 AS568-150 O 型环 1
6 AS568-260 O 型环 2
7过滤器 4
8 防尘口罩 2
01MEC-0346
1
2
8
7
4
5
36
7. 消耗品的更换 QD145-04
306 NXT Ⅱ机械手册

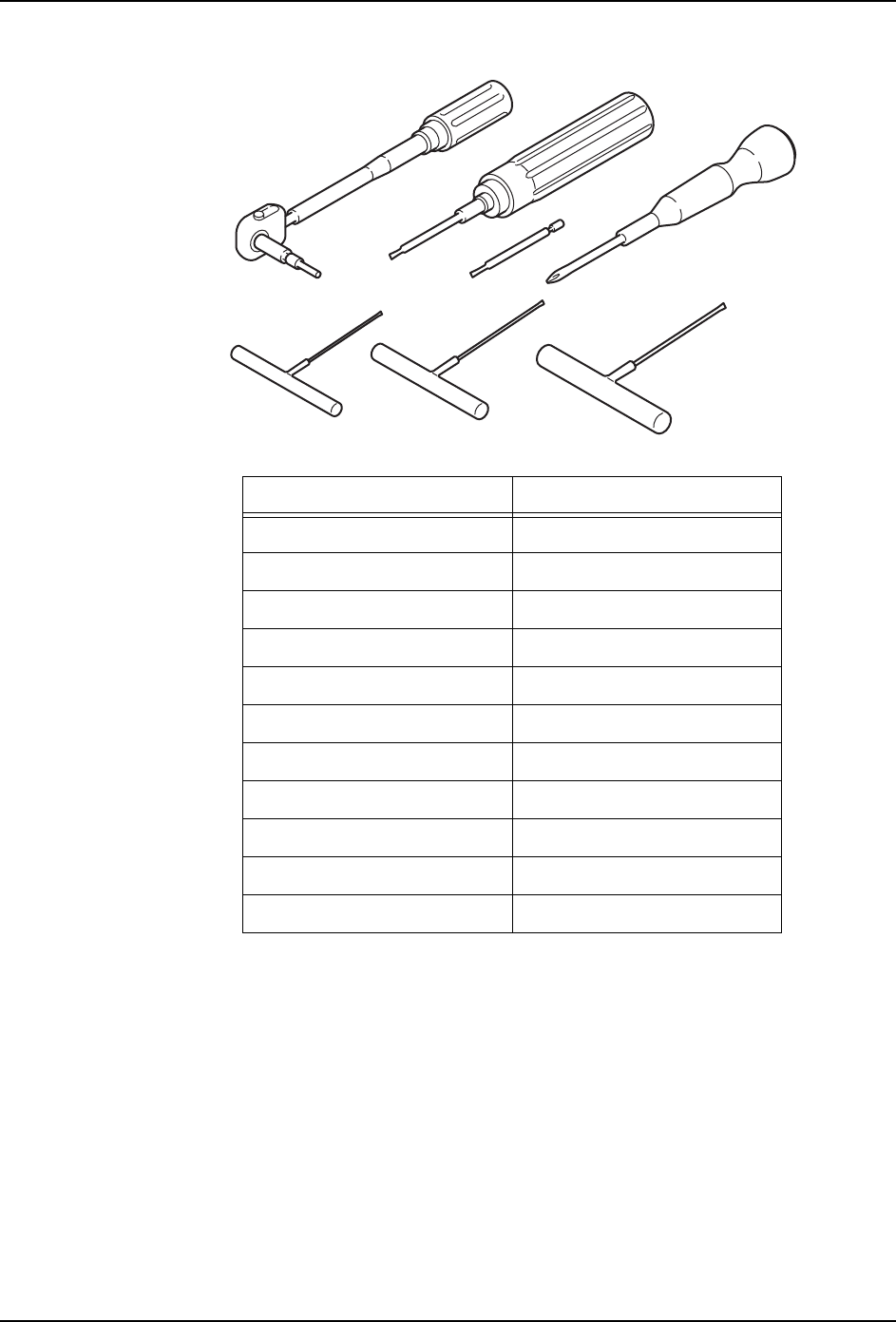

工具类
工具类名称 备注
六角 T 扳手 对边 5 mm
六角 T 扳手 对边 3 mm
六角 T 扳手 对边 2.5 mm
转矩扳手 对边 5 mm
转矩螺丝刀 对边 3 mm
转矩螺丝刀 对边 2.5 mm
十字螺丝刀 No. 2
压缩机 吹气用
硅质润滑油 -
密封胶 242 固定螺丝用
回丝 -
01MEC-0347
