QD145-04 7. 消耗品的更换 NXT Ⅱ机械手册 317 可动刀刃的安装和调整 11.请从固定刀刃离开 的 ( 压在下侧的 ) 位 置安装新的可动刀刃， 用榔头敲打到可 动的程度， 用螺栓临时紧固。 12.请拆除锁定使可动 刀刃前进。 13.用铜或者橡胶制 的榔头一边打可动 刀刃，一边调整固定刀刃 和可动刀刃的间隙、一边 插 入塞尺到间隙，请在厚度可以进 入 0.02mm 不能进入 0.06mm 之间调整。请确认在各个刀 刃上有…
7. 消耗品的更换 QD145-04
316 NXT Ⅱ机械手册
5. 请清扫除去油灰的表面。
6. 请拆除更换的可动刀刃部分的螺栓，取下可动刀刃压板。
7. 安装废料带处理单元到刀刃对齐调整治具上。请沿着沟槽插入废料带处理单元，用螺栓
固定。
8. 请拆除螺栓，取下可动刀刃。
注意 )因为可动刀刃有可能落下，请把废棉纱头等缓冲材放在废料带处理单元下面。
在可动刀刃的安装面的间隙中涂敷油灰。在仅仅拆除螺栓而不能拆除可动刀刃的时候，请按
下图示的地方解除锁定，使可动刀刃前进。请用铜或者橡胶锤敲打可动刀刃的图示位置后取
下。
9. 请清扫可动刀刃的安装面。
10.请对所有更换的可动刀刃全部进行同样的操作。
01MEC-0597S
ৃࡼߔߗय़ᵓ
01MEC-0600S
Ὠ༈ᭆߏऎඳ
01MEC-0599S
㓧ކᴤ
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 317

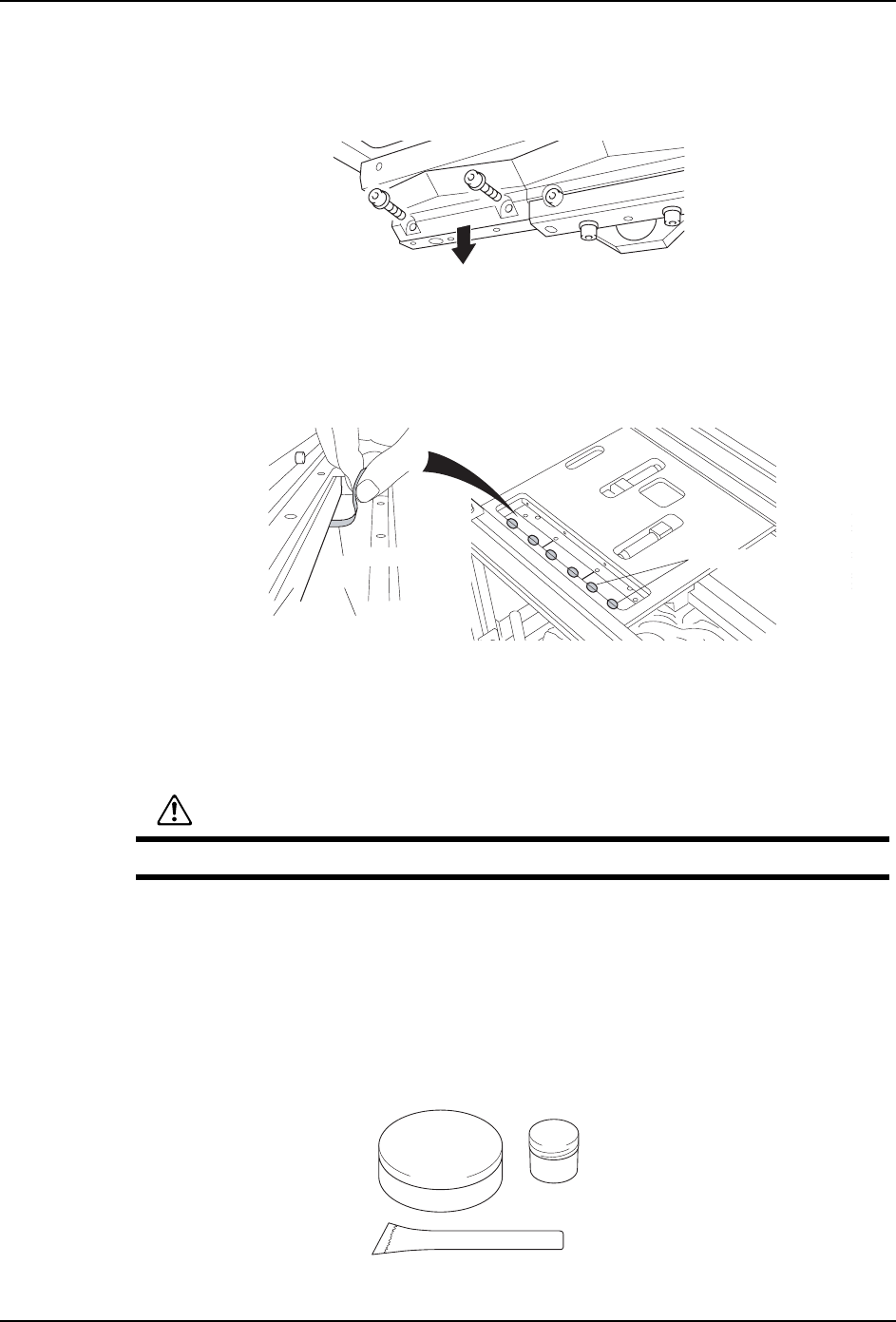

可动刀刃的安装和调整
11.请从固定刀刃离开的 ( 压在下侧的 ) 位置安装新的可动刀刃，用榔头敲打到可动的程度，
用螺栓临时紧固。
12.请拆除锁定使可动刀刃前进。
13.用铜或者橡胶制的榔头一边打可动刀刃，一边调整固定刀刃和可动刀刃的间隙、一边插
入塞尺到间隙，请在厚度可以进入 0.02mm 不能进入 0.06mm 之间调整。请确认在各个刀
刃上有 2 处。
14.请拧紧螺栓，确认是否确保了适当的间隙。没有确保适当的间隙时，请重新进行调整。
15.请安装可动刀刃。
油灰的涂敷
16.请与油灰的液剂一起放入到油灰搅拌用容器中均匀地搅拌。液剂和硬化剂的配合比是
10:1。
·油灰的使用量的基准
M3-2 废料带处理单元 1 台量为 液剂 9g、硬化剂 0.9g
M6-2 废料带处理单元 1 台量为 液剂 18g、硬化剂 1.8g
注意 )·请在混合后 60 分以内使用油灰。
·请用秤进行分量测定后混合。( 计量的误差，对于液剂 10 控制硬化剂在 0.9 ～ 1.1。)
01MEC-0593
S
य़ϟջ
01MEC-0601S
าሎ
ৃࡼߔߗᅮߔߗ
⌟ᅮԡ㕂
注意
使用油灰时，请带好保护眼镜、口罩、橡胶手套等保护用具。
0(&6
ো6%
⎆ࠖ
⹀࣪ࠖ
ࠂߔ
7. 消耗品的更换 QD145-04
318 NXT Ⅱ机械手册
17.请使用干净的布、脱脂剂，擦去可动刀刃安装面间隙之间的污垢。

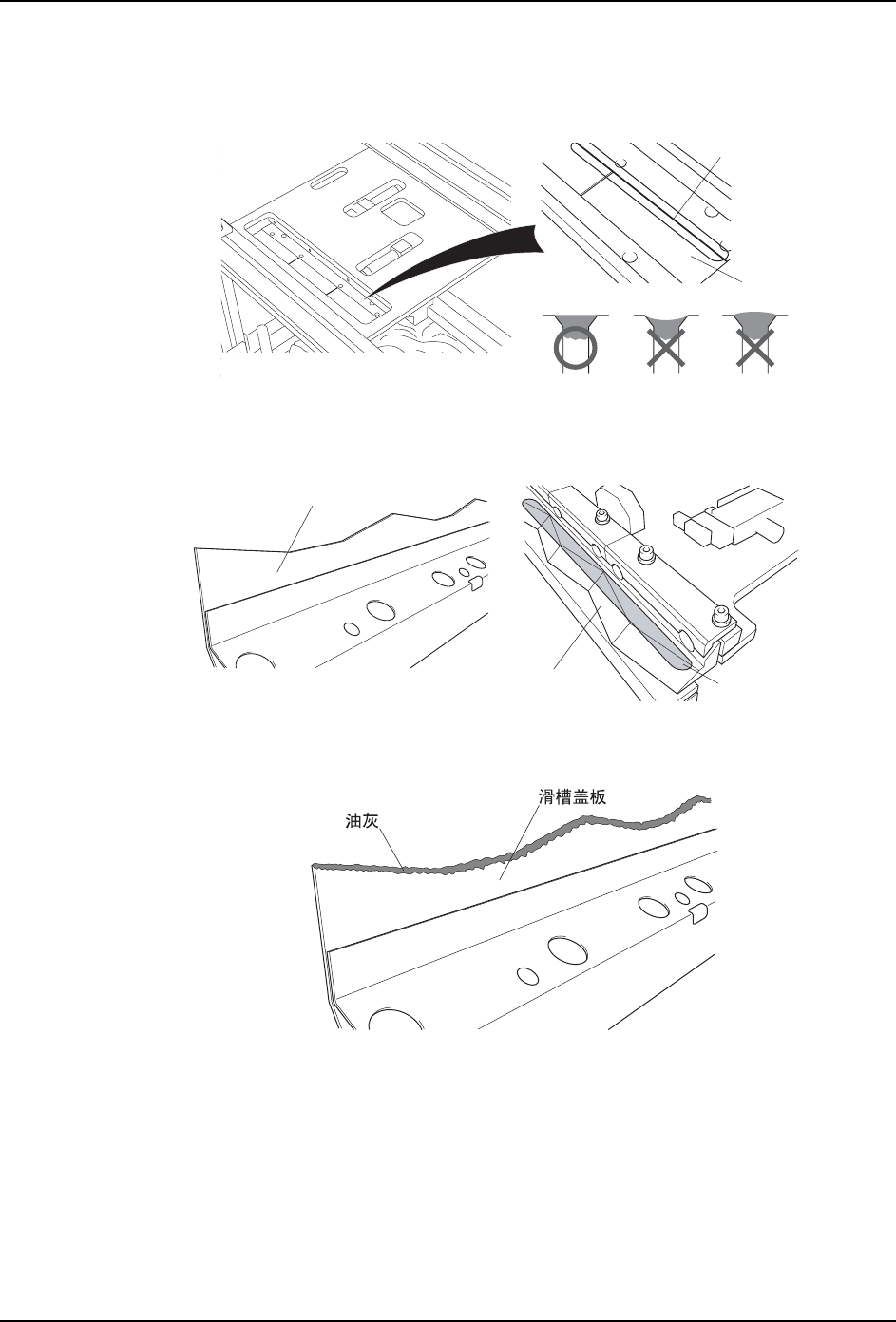

18.如下图所示的状态，使用刮刀对可动刀刃安装面的间隙涂敷油灰。如果在不需要的部分
附着了油灰时，请用布擦去。
19.请将废料带处理单元从对齐刀刃调整治具上取下，放置在操作台上。
20.请使用干净的布、脱脂剂，擦去滑槽盖板前端部和可动刀刃的污垢。
21.请在滑槽盖板前端涂敷油灰。尽可能往盖板前端里多涂敷油灰。
01MEC-0603S
䯈䱭
⊍♄ⱘ⍖ᭋ⢊ᗕⱘ՟ᄤ
ৃࡼߔߗ
01MEC-0604S
ৃࡼߔߗ
⏙ᠿ㣗ೈ
㢅ῑⲪᵓ
01MEC-0605S
