7. 消耗品的更换 QD145-04
296 NXT Ⅱ机械手册
7.22 真空阀的吸气阀、排气阀、垫圈等 〈2M-2 基座用泵
的时候〉
请将吸气阀、排气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
7.22.1 更换时期
机器每运转 10,000 小时
7.22.2 准备物品
DOP-300SA 维修保养套件 吸取阀干扰防止橡胶 4
吸·排气阀 12
备用排气阀 4
盖垫 4
密封垫 4
吸取阀备份 4
连接管 1
工具 六角扳手 -
转矩扳手 M5 内六角扳手 （可以将紧固
螺距设定为 8N·m 的扳手）
螺丝刀 No.2
其他 工业用酒精 擦拭清扫用
擦纸 擦拭清扫用
防尘口罩、手套、油性笔 -
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 297
7.22.3 更换方法
真空泵的拆除
1. 将在基座上右端的模组处于半拉出状态，使主开关 OFF。

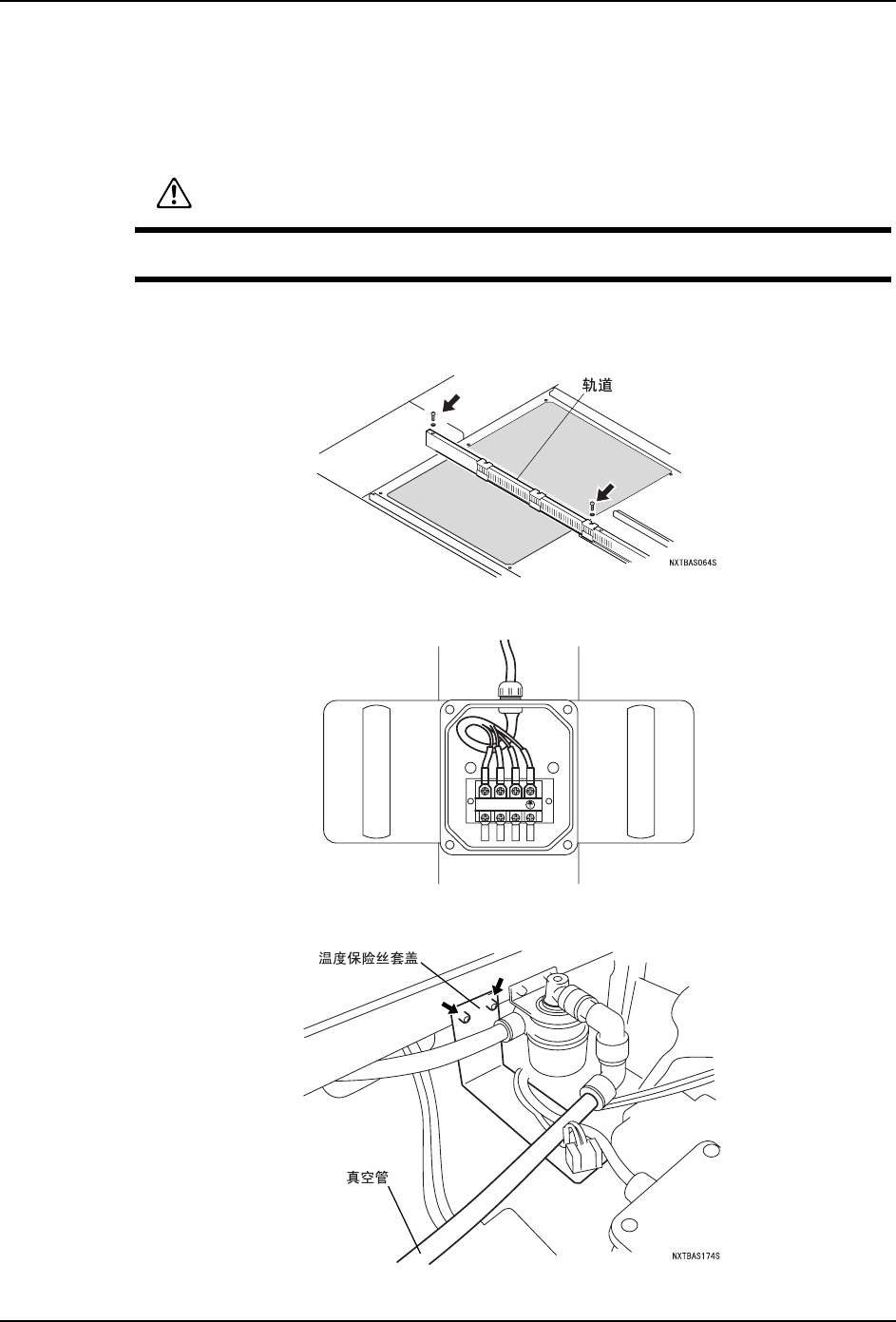

2. 小心地拆下固定轨道的螺丝（2 根），尽量不要妨碍拆除真空泵弯曲轨道。其次，拆除盖
板(2块)。
3. 拆除真空泵接线箱的盖板，拆除连接到接线板的布线。
4. 拆下温度保险丝套盖，拆除真空管。
警告
在进行拆除真空泵操作前，请务必切断机器主电源。
89:
1;7%$6
7. 消耗品的更换 QD145-04
298 NXT Ⅱ机械手册

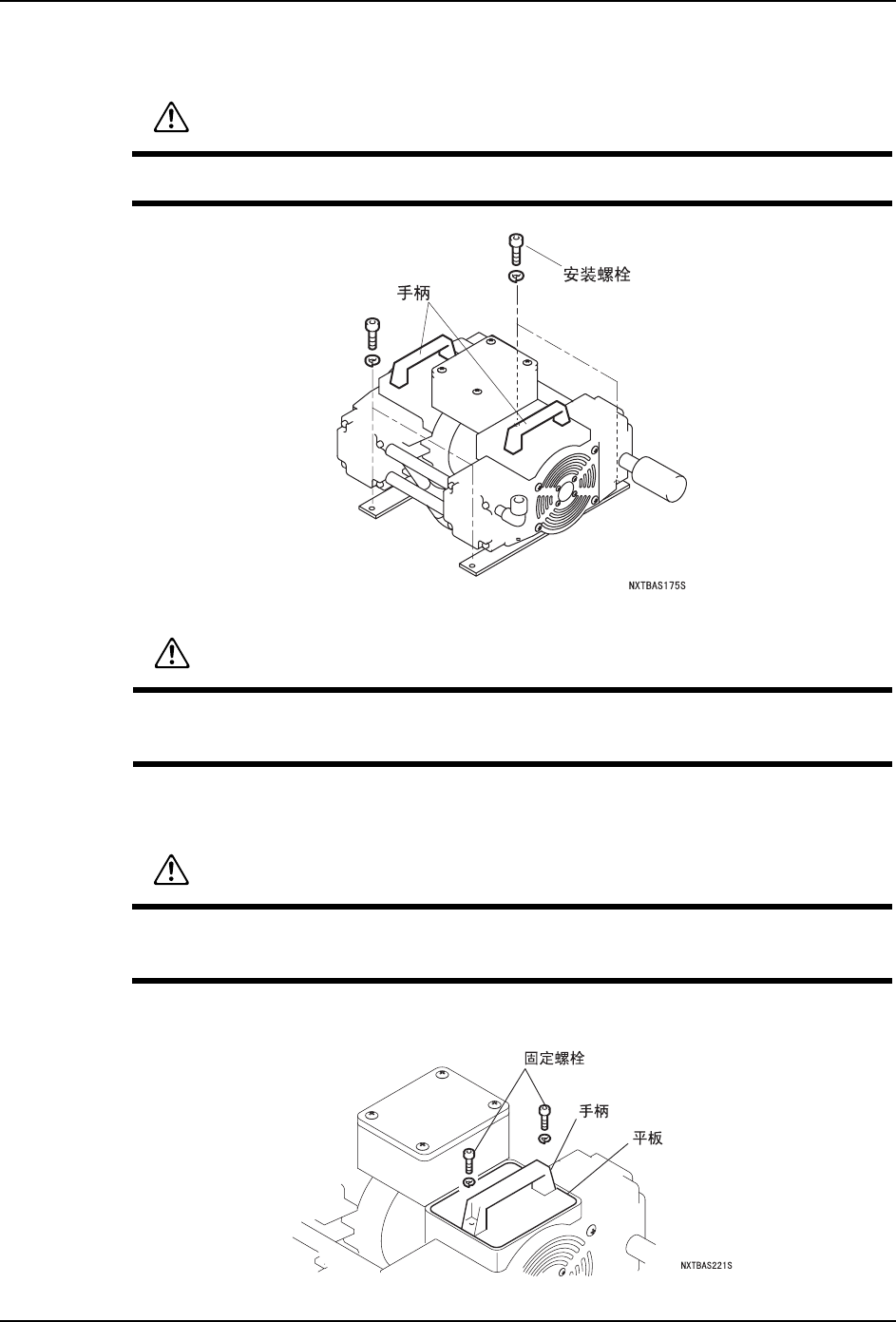

5. 拆除安装真空泵的螺栓 （4 根）。请握住手柄，抬起真空泵，从机器基座中取出。
真空泵的分解
1. 用六角扳手将固定手柄的内六角螺栓 （M6 × L16）拧松，拆下手柄和平板。
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
警告
请在泵停止后放置 30 分钟以上，确认泵冷却后进行操作。一旦运转停止，泵内部变
热，会造成火伤。
警告
在进行以下操作时，请带好防尘口罩和手套。细微的尘屑在空气中浮游后会与空气一起
进入体内。
