9. 测定和调整 QD145-04
416 NXT Ⅱ机械手册
4. 其次进行灵敏度的设定。

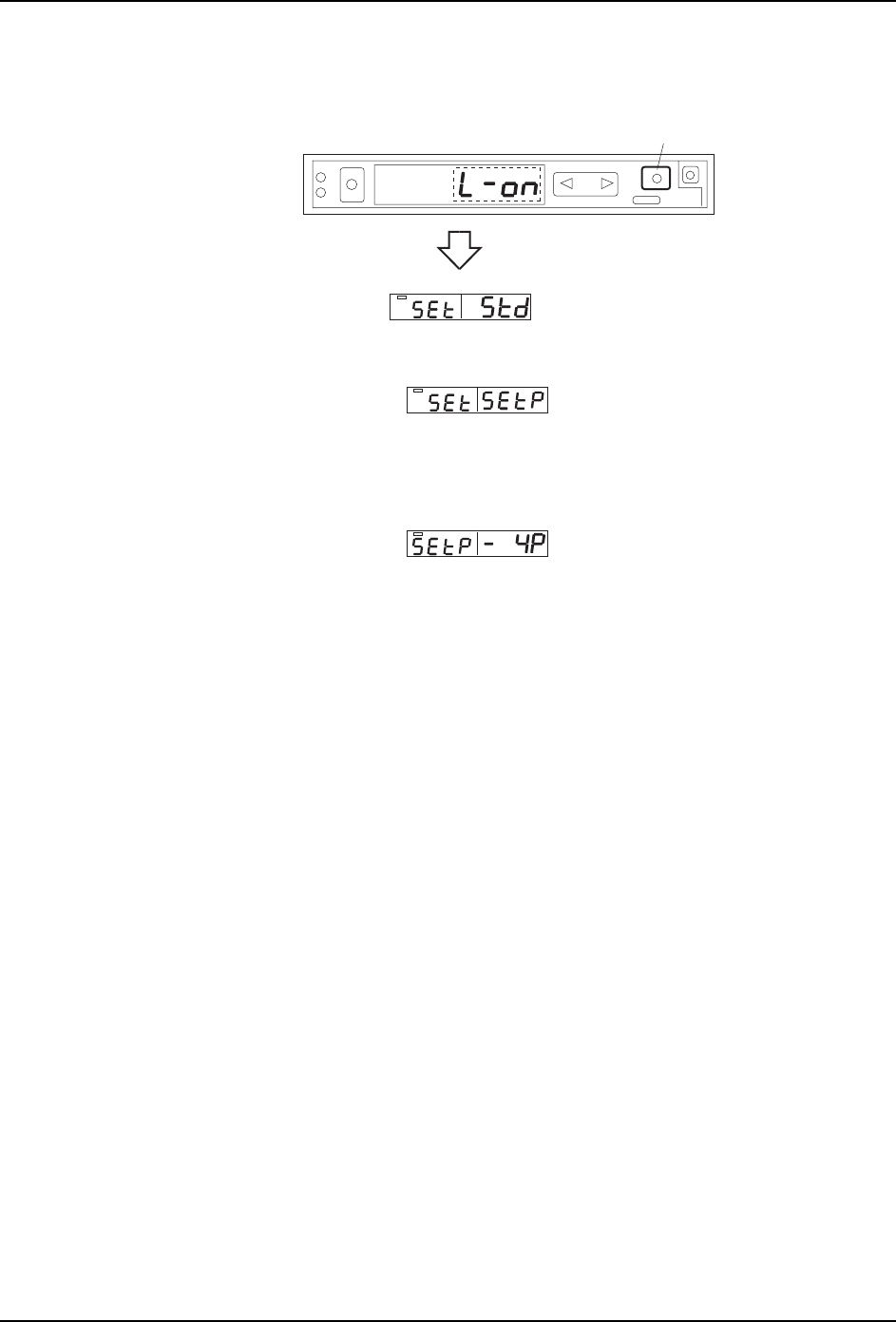

·连续按下 MODE 按键 (3)3 秒左右，在按下 1 次后进入设定画面。
5. 按下 1 次箭头键 （无论在哪一边）后，切换到 「% 调整」。
6. 按下1次MODE按键。
7. 按下箭头键，设定数值为 「-4P」。
8. 按下1次MODE按键后决定。
9. 再次按下 1 次 MODE 按键。
10.关闭传感器放大器的盖罩，将模组插入原来的位置。（请参考 " 5.1.1 拉出方法 "。）
01MEC-0338Sa
MODEᣝ䬂(3)
01MEC-0339J
01MEC-0340J
QD145-04 9. 测定和调整
NXT Ⅱ机械手册 417
9.4 模组真空传感器的灵敏度调整
9.4.1 调整方法
1. 请向前方抽出要调整的模组。（请参考 " 5.1.1 拉出方法 "。）要调整的模组在基座的左
端，而模组的左侧带有盖罩时，要将侧面的盖罩取下以腾出传感器附近的空间。

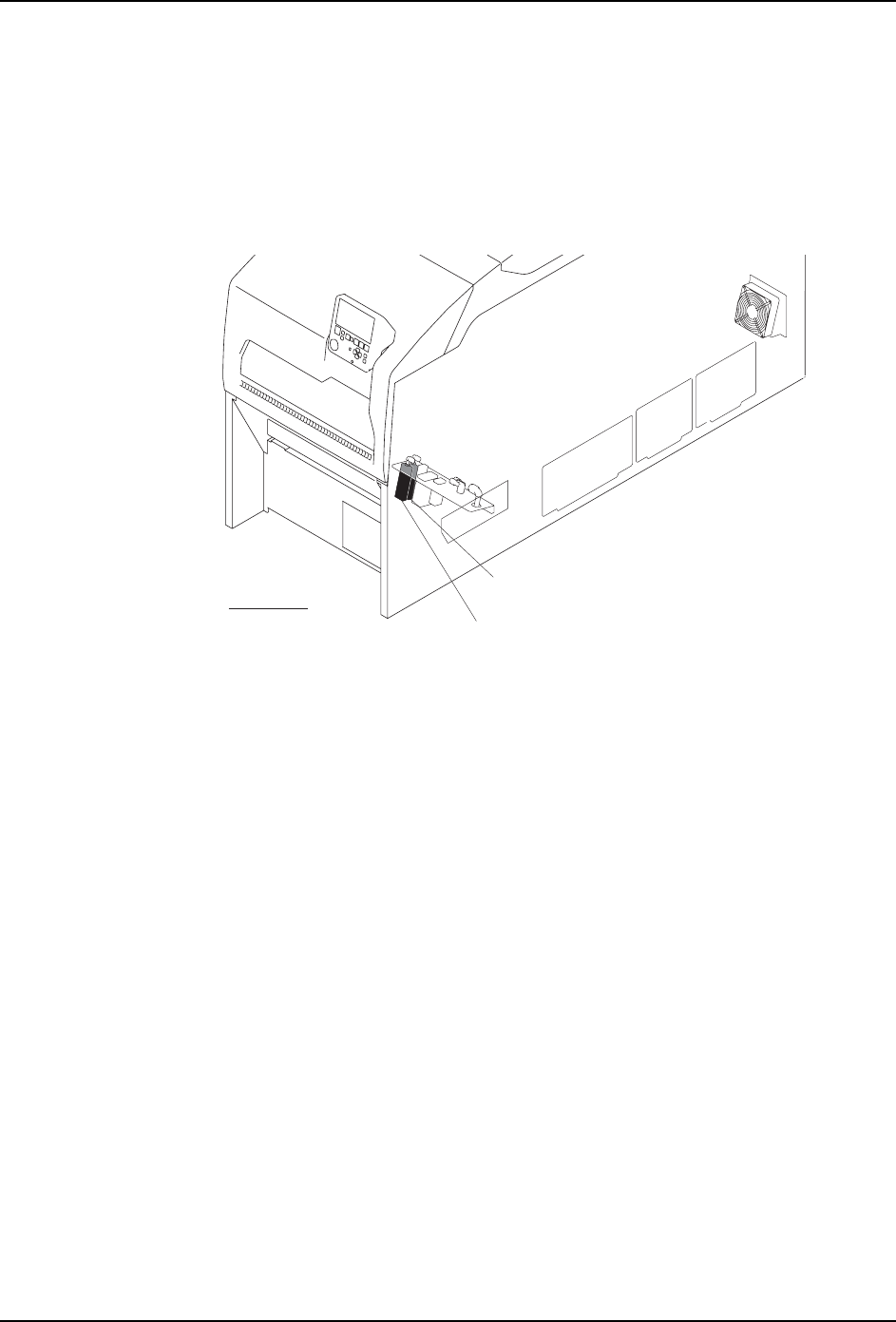

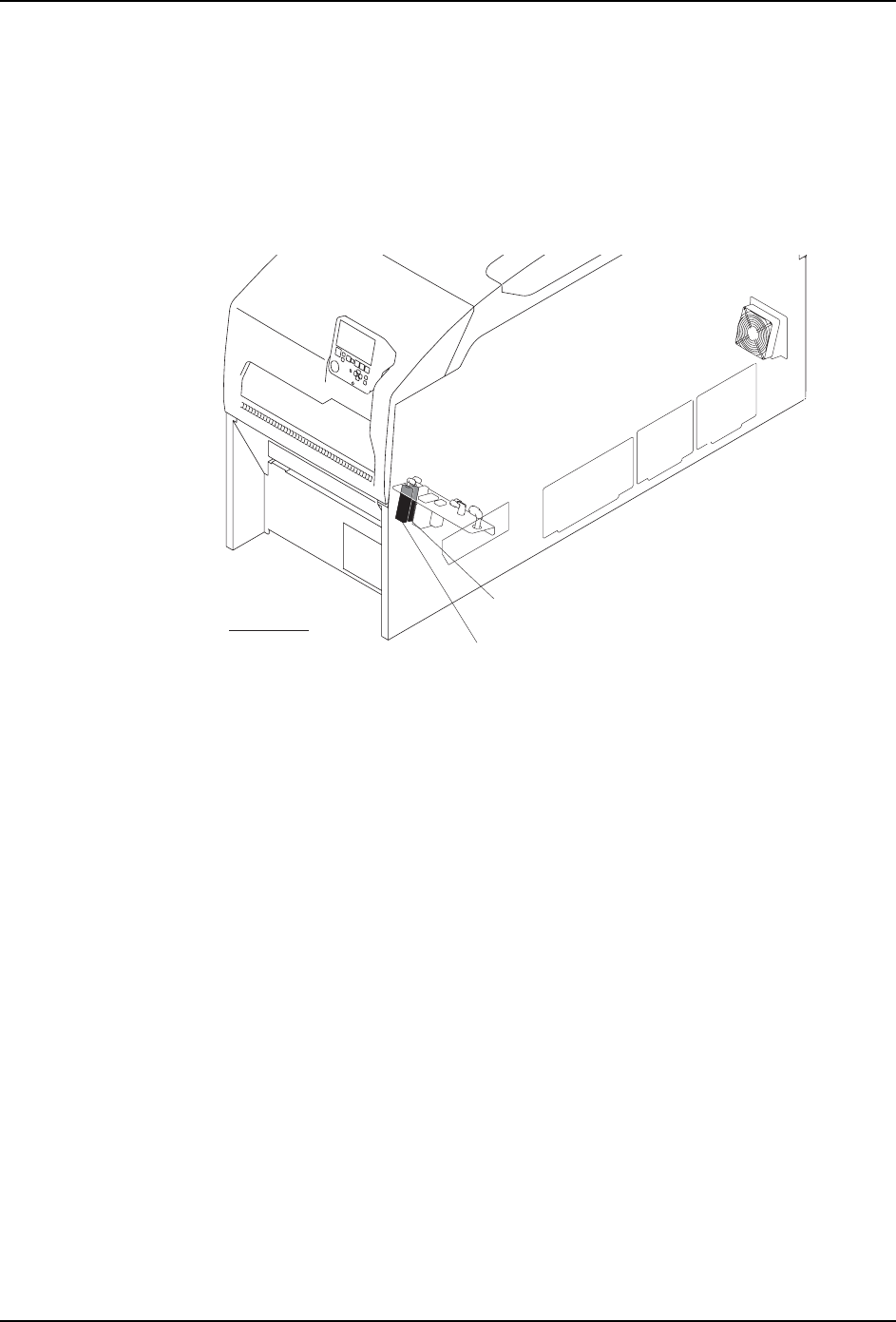

2. 模组压力传感器配置在前面左下方。这个位置上有编号的传感器有 2 个，从模组的前面
看过去位于后侧的一个为压力传感器。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 -59。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使开关的值不被显示
出来，调整值也会被变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必将开关值调整至正确值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考 " 5.1.1 拉出
方法 "。）
01MEC-0304Sb
/῵㒘
3693:0
36*3:0
῵㒘य़࡯Ӵᛳ఼
῵㒘ⳳぎӴᛳ఼
9. 测定和调整 QD145-04
418 NXT Ⅱ机械手册
9.5 模组压力传感器的灵敏度调整
9.5.1 调整方法
1. 请向前方抽出要调整的模组。（请参考 " 5.1.1 拉出方法 "。）要调整的模组在基座的左
端，而模组的左侧带有盖罩时，要将侧面的盖罩取下以腾出传感器附近的空间。
2. 模组压力传感器配置在前面左下方。这个位置上有编号的传感器有 2 个，从模组的前面
看过去位于后侧的一个为压力传感器。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 0.40。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使开关的值不被显示
出来，调整值也会被变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必将开关值调整至正确值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考 " 5.1.1 拉出
方法 "。）
01MEC-0304Sb
/῵㒘
3693:0
36*3:0
῵㒘य़࡯Ӵᛳ఼
῵㒘ⳳぎӴᛳ఼
