7. 消耗品的更换 QD145-04 312 NXT Ⅱ机械手册 12.更换盖垫 a. 使 用六角扳手 (5 mm) 松开螺丝， 取下压板和盖垫。 b. 请将拆下的压板用空气枪清扫。 c. 将新品的盖垫和拆除的压板安装在连杆内 。 d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用 六角扳手临时固定。 e. 用转矩螺丝刀紧固。(10 N m) 13.更换 O 型圈 (AS568- 117)。 备注 )O 型圈有时贴在取下的泵头…
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 311

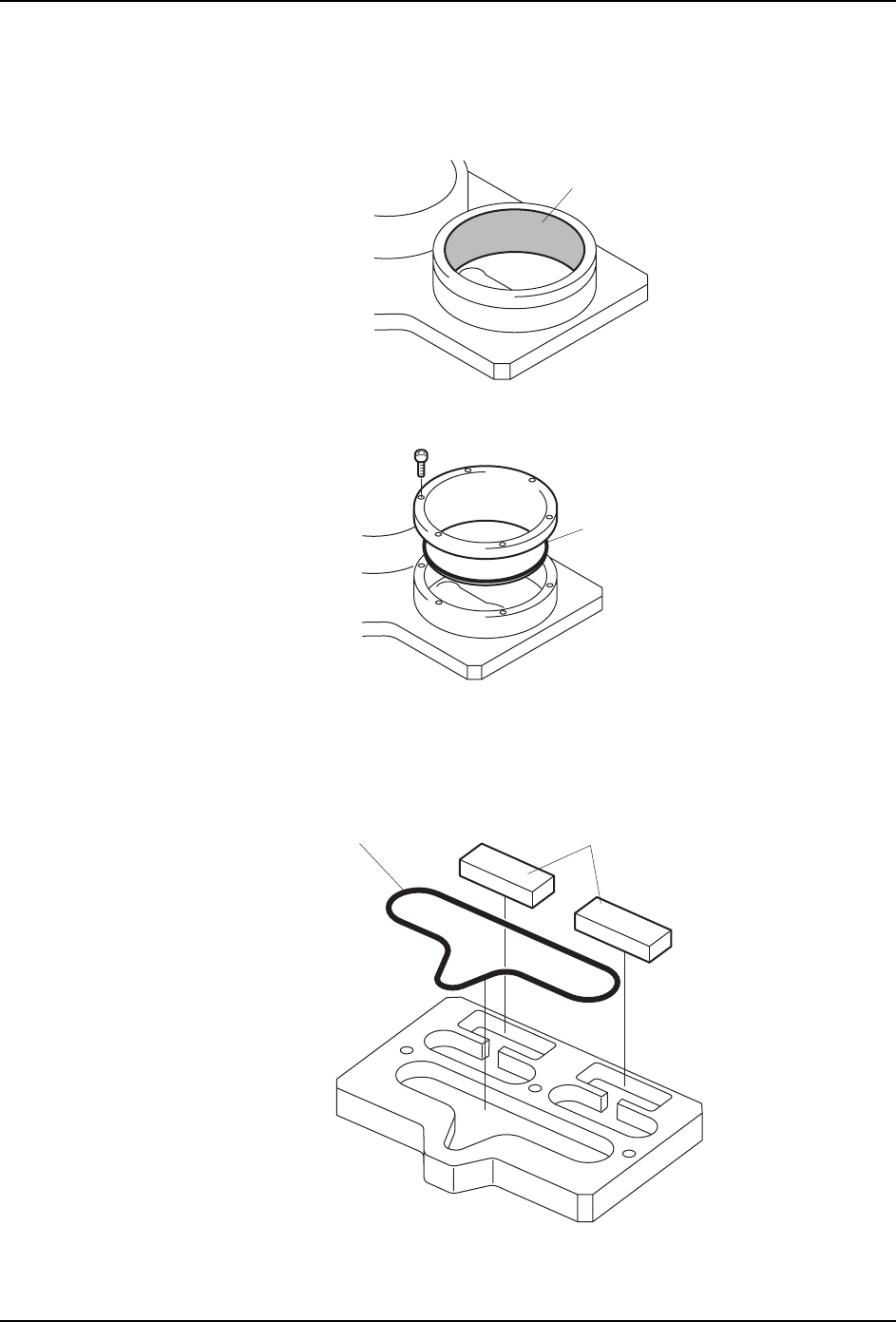

b. 请将拔出的汽缸用空气枪清扫。
c. 与新品的 O 型圈更换。
d. 在泵头部内薄薄地涂敷硅质润滑油。
e. 将汽缸对齐螺丝孔插入到泵头部中。
f. 用螺丝刀临时紧固固定螺丝。
g. 用转矩螺丝刀紧固。(4 Nm)
10.更换 O 型圈和过滤器 （2 个 )。
11.用固定螺丝紧固泵头部盖罩。
01MEC-0356S
⍺⒥⊍
01MEC-0357S
⇨㔌
01MEC-0352S
䖛Ⓒ఼
Oൟ
7. 消耗品的更换 QD145-04
312 NXT Ⅱ机械手册

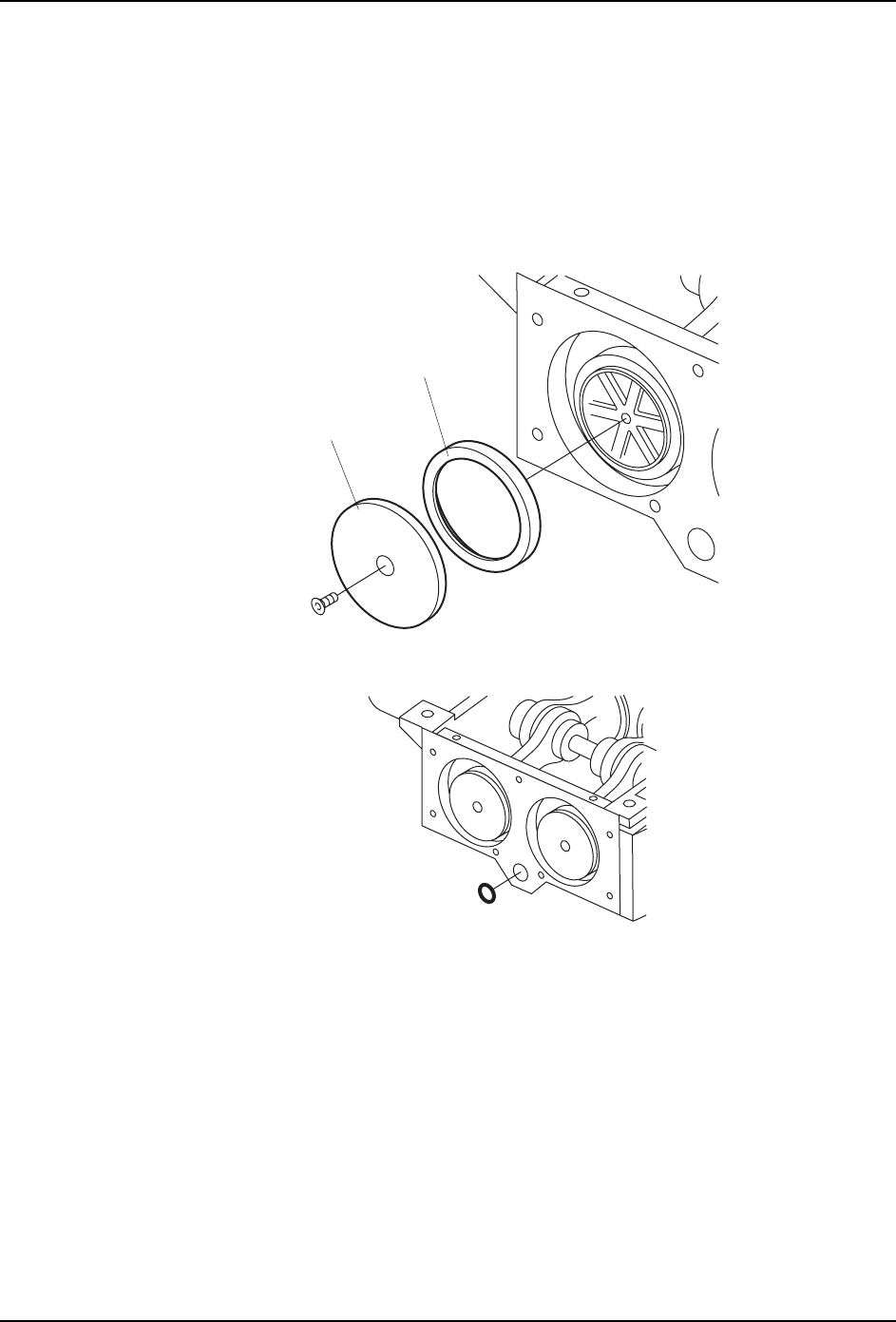

12.更换盖垫
a. 使用六角扳手 (5 mm) 松开螺丝，取下压板和盖垫。
b. 请将拆下的压板用空气枪清扫。
c. 将新品的盖垫和拆除的压板安装在连杆内。
d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用六角扳手临时固定。
e. 用转矩螺丝刀紧固。(10 Nm)
13.更换 O 型圈 (AS568-117)。
备注 )O 型圈有时贴在取下的泵头部的后面。
01MEC-0358S
य़ᵓ
Ⲫൿ
01MEC-0359
QD145-04 7. 消耗品的更换
NXT Ⅱ机械手册 313
14.组装泵头部。
a. 用手拿着连杆，与泵头部的汽缸对齐、慢慢地将泵头部压入到盖罩中。
b. 临时紧固固定螺栓 （7 根 )。

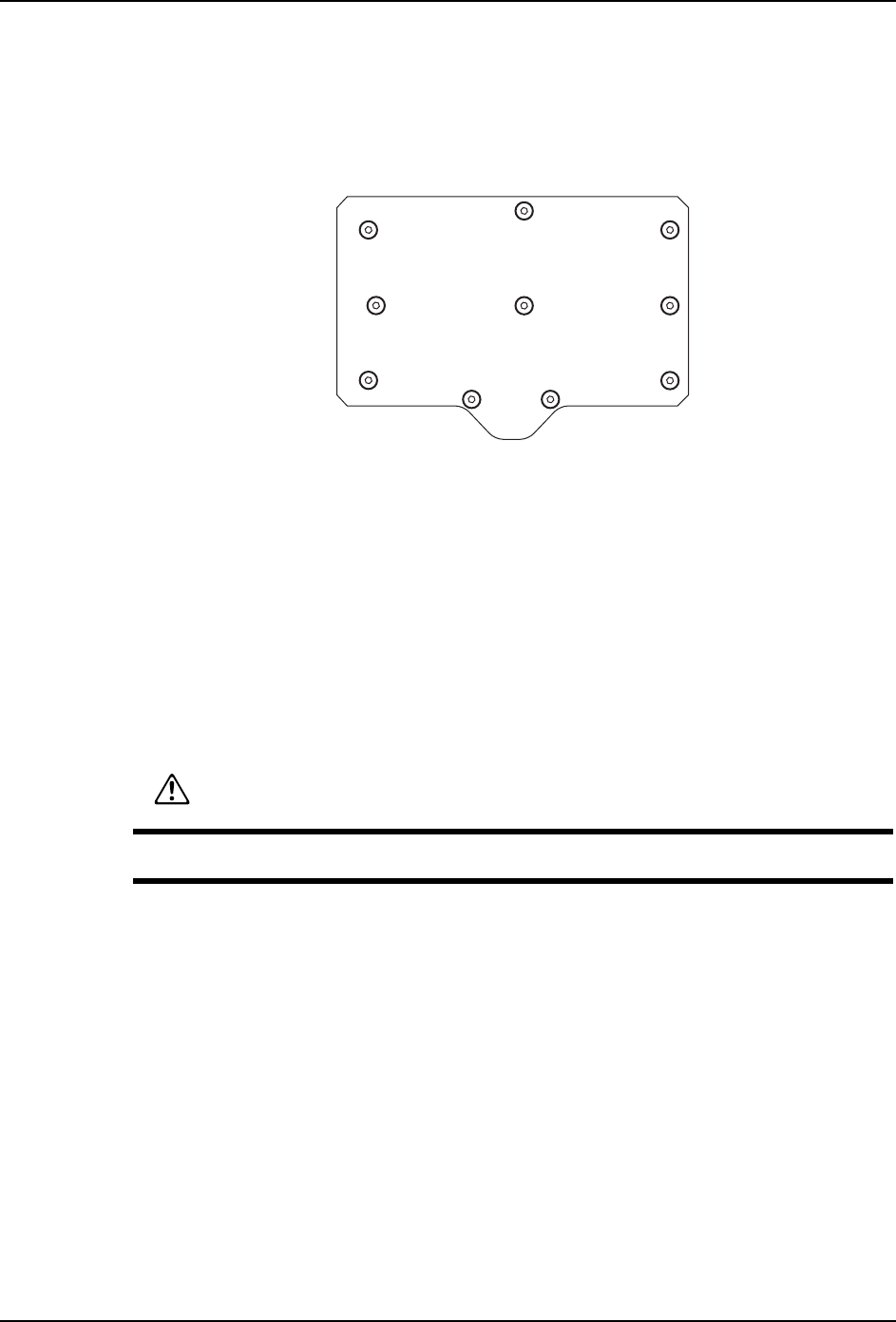

c. 用转矩扳手按下图所示顺序紧固定。（16 Nm)
15.另一侧的泵头部也同样拆下，请进行元件更换。
16.请从开口部用手转动轴，确认是否顺畅地旋转。
17.安装盖罩并临时固定。
18.用转矩扳手紧固定。(10 Nm)
19.安装防震橡胶。
安装真空泵
1. 用与拆除时相反的顺序，将真空泵放入机器基座内进行固定。
2. 请进行接线台的配线（电源线3根，地线1根)。
01MEC-0360
1
2
6
87
5
9
3
10
4
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
