第 1 部 基本篇 第 2 章 生产
2-39
2-8-3-3 暂停
要生产暂停时，请按操作面板的<STOP>开关。
在“连续”运行的生产时按下<STOP>开关，或执行模式为“步骤”时在步骤位置上停止时，
机器将处于“暂停”状态。
暂停状态时显示如下画面。
图 2-8-3-3-1 暂停状态时的显示
在此状态下按<START>开关，暂停对话框即消失，暂停状态解除。
按下<STOP>开关，则转换为生产中断处理。
注意
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
第 1 部 基本篇 第 2 章 生产
2-40
1) 生产条件的运行模式选项中选中「步骤」时，即使按下操作面板的<START>开关开始
生产运行，也不显示生产状态，而会显示图 2-8-3-3-1。
2) 在步骤生产中停止，或在连续生产中暂停时，按下键盘[F7]键，可将贴片头移动
到回避位置。
3) 在步骤生产中停止，或在连续生产中暂停时，按下键盘的[F8]键，或画面上选择
“连续/步骤”按钮，可切换连续/步骤。
4) 暂停状态时的示教
在生产中暂停时，根据暂停原因及暂停的位置，可以进行以下数据的示教。
暂停原因 暂停位置
吸取数据 贴片数据
标记
数据
备注
X,Y Ｚ X,Y Ｚ X,Y
·根据键的用户要求
·外罩打开
·检测到送料器悬浮
·BF 台架护罩盖打开
吸取位置 ○ ○
·从 XY 示教开始
·有 效 的 HOD 设备键
为摄像机键、Head
键。
贴片位置 ○
标记识别错误 标记位置 ○ ·仅摄像机键有效
1. 仅在按输入顺序贴片、依次贴片时，可进行吸取位置的示教。
(同时吸取时不能示教。)
2. 多面基板，仅在基准电路贴片时可进行示教，在基准电路中检测出坏板标记的
基板不能进行示教。
3. 通过示教读入的数据，仅限于按下 HOD 的［ENTER］键前，HOD 的 LED 发亮的示
教项目，如果想通过示教取得 XYZ 所有的数据，请分别进行示教。
4. 不能进行托架元件的吸取位置示教。
第 1 部 基本篇 第 2 章 生产
2-41
2-8-3-4 中断
结束预定数量的生产后，生产将中断，并返回生产条件画面。信号灯变为3色同时点亮，表
示预定数量的生产已结束。
如果想在未达到预定数量时中断生产，请按下<STOP>开关进入暂停状态，然后再次按下
<STOP>开关。此时显示如下的确认画面。单击「确定」后，生产将被中断。

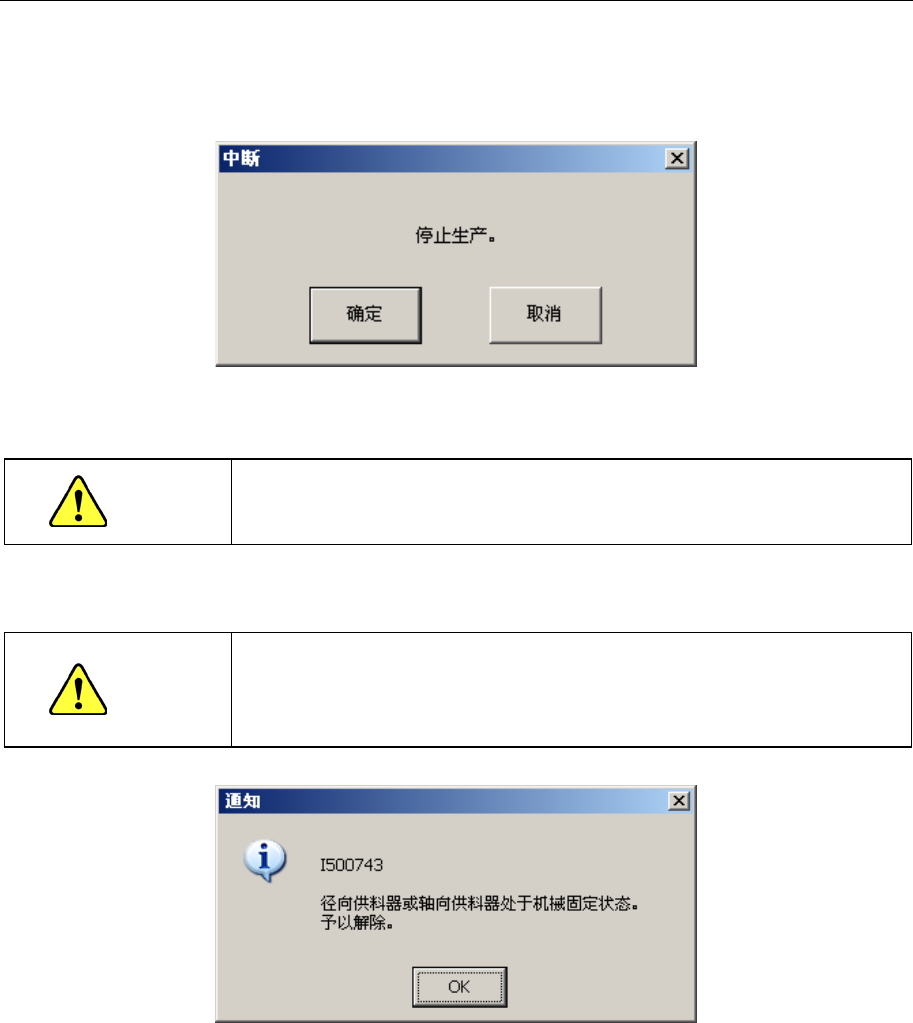

图 2-8-3-4-1 生产中断确认
注意
单击「确定
」后，将进行吸嘴交换动作。为了避免人身伤害，在运行过
程中切勿将手放入装置内部，也不要将脸和头部靠近装置。
*使用径向供料器／轴向供料器时的注意要点
注意
使用径向供料器/轴向供料器时，在夹持状态下中断生产时，解除夹持，
中断生产。
因此，径向元件/轴向元件为切断状态保留在圆形供料器中，所以请手动
取出。
图 2-8-3-4-2 生产中断时(使用径向供料器时)
