第 1 部 基本篇 第 2 章 生产 2- 142 2- 12 -3-4 其他 图 2-12-3-4-1 简易 准备对话框 ( 其他 ) 单击以下的 「 默认 」 、 「 吸嘴拆卸位置 」 、 「 用户定义 」 或「 任意坐标 」 按 钮后，轴会移 动。 单击以前，请 务必确认无人 在进行装置内部 的作业。 另外，为了 防止人身伤害， 操作中切勿把手 伸入设备内部 ，脸和头也不 要靠近。 其他简易准备可 进行以下 的设置、控制。 关于 …
第 1 部 基本篇 第 2 章 生产
2-141
在画面上，会显示各圆型供料器通道的补满状态。
OK ：元件补满状态
没有 ：元件没有达到补满状态
**** ：未使用的圆型供料器通道
使用的所有圆型供料器通道都处于补满状态后，即显示提示信息。

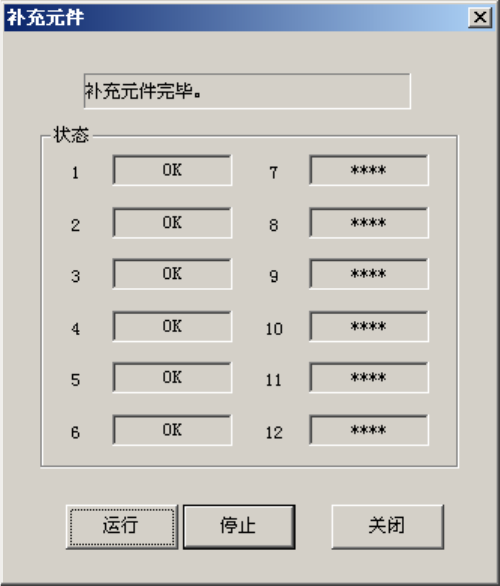

图 2-12-3-3-4 所有圆型供料器补满状态画面
第 1 部 基本篇 第 2 章 生产
2-142
2-12-3-4 其他
图 2-12-3-4-1 简易准备对话框(其他)
单击以下的「默认」、「吸嘴拆卸位置」、「用户定义」或「任意坐标」按
钮后，轴会移动。
单击以前，请务必确认无人在进行装置内部的作业。
另外，为了防止人身伤害，操作中切勿把手伸入设备内部，脸和头也不
要靠近。
其他简易准备可进行以下的设置、控制。
关于[ATC]、[任意坐标]的详情，请参见『第 7 章 手动控制』。
区分
设置、控制
内容
ATC ATC 控制 可进行与手动的 ATC 控制相同的控制。
移到准备位置 默认 把贴片头移动到默认的退避位置。
按下按钮后， XY 轴移动到默认的贴片头退避位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
吸嘴拆卸位置 按下按钮后， XY 轴移动到吸嘴拆卸位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
用户定义 按下按钮后， XY 轴移动到用户定义位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
任意坐标 按下按钮后，显示对话框，可用与手动控制相同的方法
移动
XY 轴。
图 2-12-3-4-2 确认信息
警告
第 1 部 基本篇 第 2 章 生产
2-143
2-13 其他操作
2-13-1 取得设备信息
本机具备生产空运行时自动生成记录设备信息的文件，并保存在硬盘里的功能。
保存的内容见下表。
文件夹保存在：D:\JUKI\TOOLS\MACHINE
表 2-13-1 设备信息包括的文件
No.
文件名
内容
1
电脑名称
.log
运行时间日志
2
hist.txt
历史记录转储
3
process.txt
显示目前正在运行的流程的信息
4
cnvrstat.txt
传送感应器状态
5
axispos.txt
轴所在位置
6
OperationLog.log
操作日志
7
EventLog.log
事件日志
8
posboard.txt
位置板与各功放器的信息
(1)取得方法
1)生产开始前，从菜单栏上选择「文件」->「取得设备信息」。
出现下列对话框。
图2-13-1-1 取得设备信息的对话框
2)若要取得设备信息，请在对话框上点击[OK]。设备信息取得后，对话框关闭。
若不想取得信息并关闭对话框时，请点击[取消]。
可使用本项功能，把存在硬盘里的设备信息压缩后保存在USB。详见「1-5-9：设备信息
的保存」。
