第 1 部 基本篇 第 4 章 制作生产程序
4-251
6) 跟踪时的坐标示教
当跟踪的坐标与实际不同时，可按示教按钮或用HOD进行贴片坐标的示教。
<步骤>
① 将光标移动到 X 或 Y 坐标。
② 按示教按钮或 HOD 装置键，进行坐标示教，然后按 ENTER 键确定。
图 4-5-4-4-6 正在进行示教（示教按钮时）
图 4-5-4-4-7 正在进行示教（HOD 时）
③ 要使确定的坐标值有效时，按下<设定>或再次按下 ENTER。
要返回坐标时，按下<取消>或CANCEL。
在操作选项中设定 [放大数字]时，可将摄像机拍摄的画像放大在监视器上显示。
在上述步骤②中，按 1 次 HOD 的 WINDOW 键时，通常情况下,可转入窗口示教。
继续按下第 2 次 WINDOW 键时，切换为放大显示的示教窗口。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。而且，
贴装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
第 1 部 基本篇 第 4 章 制作生产程序
4-252
可根据元件的外形尺寸，切换放大比例：
・选中放大４倍时：
长边尺寸为 2.25～1.11mm 时 ，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・不选中放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
◆ 贴片跟踪时的示教操作流程
把输入焦点移到
贴片坐标
的 XY 编辑框中
输入焦距
示教操作
确定坐标后
ENTER
CANCEL
按下“设定”按钮
或 ENTER
按下“取消”按钮
或 CANCEL
变更贴片数据
按下示教按钮或
HOD 设备键
第 1 部 基本篇 第 4 章 制作生产程序
4-253
（3）坐标类：吸取位置/吸取高度
通过摄像机跟踪吸取位置。确认监视器中显示的吸取位置，当输入坐标不准确时，可通过
示教进行修正。
此外，可以通过HMS(选购件)跟踪吸取高度。此时，监视器上依次显示从HMS获得的检测值。
当高度有明显差异时，请与坐标示教一样，对高度值进行示教。
◆ 吸取位置(高度)跟踪的流程
1) 设定条件

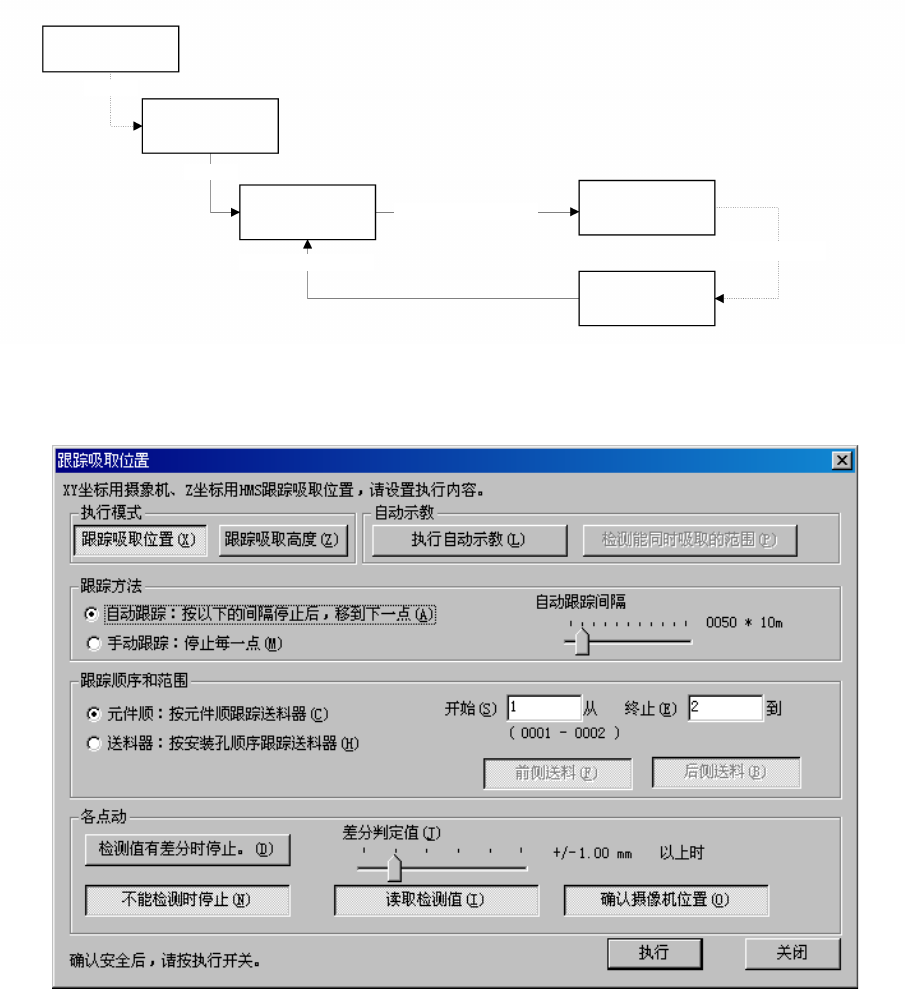

从菜单栏中选择「机器操作」/「确认」/「坐标类」/「吸取位置」，显示如下画面。
图 4-5-4-4-8 吸取坐标位置摄像机跟踪
机器操作菜单
吸取位置/吸取高度
设置吸取跟踪的
条件
执行吸取位置
(高度)跟踪
反映各坐标的修正
向各吸取数据坐标移动
在监视器上目检
坐标/HMS 检出值
示教
各坐标的修正
选择
执行
