第 2 部 功能详解篇 第 8 章 设备运行信息 8-8 8-3- 4 错误级别设置 可设置各吸嘴的 错误级别 。 从菜单栏中选择 「 工具 」 / 「错误 级别设置」 / 「 各吸嘴 」 ，则显示 下图。 图 8-3-4-1 错误级别 设置画面 ◆ 如果总吸取次数 超过设置次数， 则「图 8-3-1-1 各吸嘴运行 信息 」中的 相应吸嘴会变为红 色显示。 信号灯的亮灯状 况不变。
第 2 部 功能详解篇 第 8 章 设备运行信息
8-7
8-3-3 警告级别设置
可设置各吸嘴的警告级别。
从菜单栏中选择「数据」/「设置警告级别」/「各吸嘴」，则显示下图。

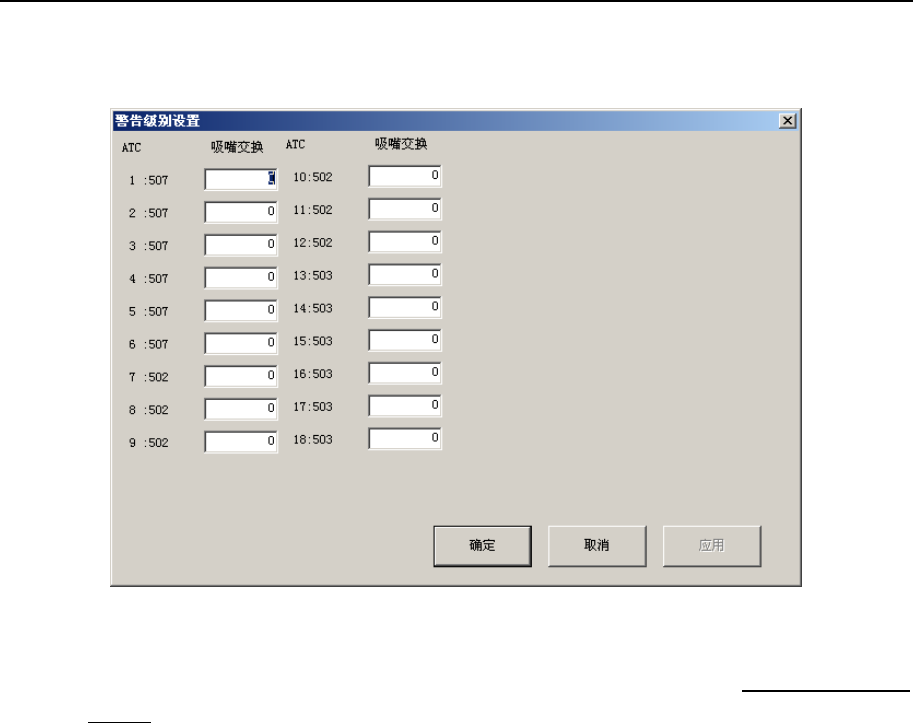

图 8-3-3-1 警告级别设置画面
◆ 如果总吸取次数超过设置次数，则「图 8-3-1-1
各吸嘴运行信息」中的相应吸嘴会变为红
色显示。
信号灯的亮灯状况不变。
第 2 部 功能详解篇 第 8 章 设备运行信息
8-8
8-3-4 错误级别设置
可设置各吸嘴的错误级别。
从菜单栏中选择「工具」/「错误级别设置」/「各吸嘴」，则显示下图。

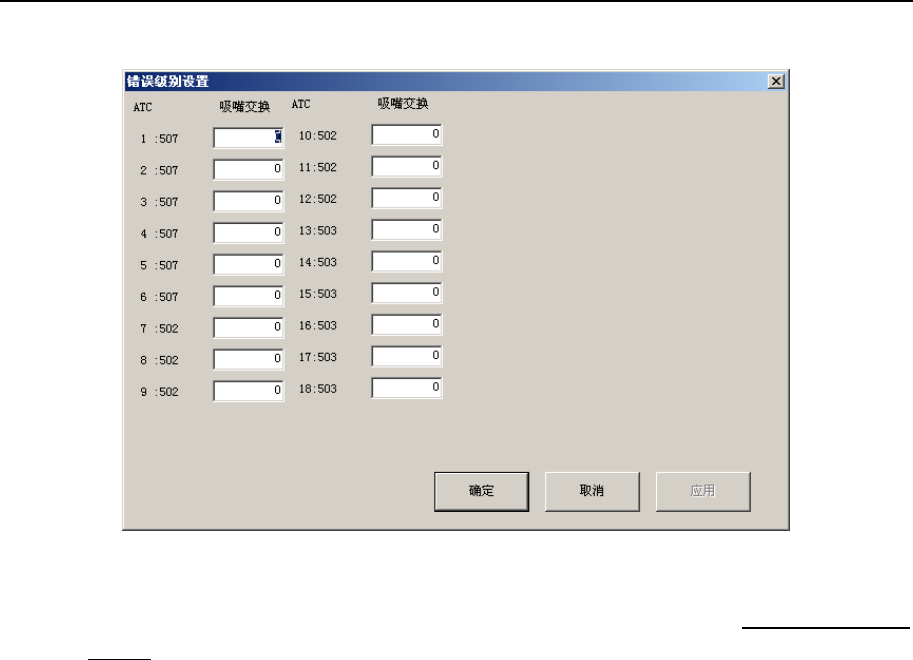

图 8-3-4-1 错误级别设置画面
◆ 如果总吸取次数超过设置次数，则「图 8-3-1-1
各吸嘴运行信息」中的相应吸嘴会变为红
色显示。
信号灯的亮灯状况不变。
第 2 部 功能详解篇 第 8 章 设备运行信息
8-9
8-4 各 Head 的运行信息
8-4-1 各 Head 的运行信息
显示各Head的运行信息。
从菜单栏中选择「窗口(W)」/「各Head的运行信息」，则显示下图。
图 8-4-1-1 各 Head 的运行信息
No. 项目 内容
1 总吸取数 计算吸取成功的次数。
2 总贴片数 计算贴片成功的次数。
3 交换吸嘴 计算吸嘴更换成功的次数。
4 警告级别 显示警告级别。
5 错误级别 显示错误级别。
6 吸嘴交换失败 计算更换失败的次数。
7 吸取失败 计算吸取失败的次数。
8 重试 计算吸取重试超次的次数。
9 LA 识别 计算激光识别错误。
10 图像识别 计算图像识别错误。
11 芯片站立 计算芯片站立错误。
12 异类元件 计算异类元件错误。
13 姿势检查 计算姿势检查错误。
14 元件掉落 计算贴片前元件掉落次数。
15 可否插入
能插入，计算零部件判定范围外面错误。
16
方向辨别 计算方向辨别错误。
17
插入异常 计算插入异常检测错误的次数。
18 引脚矫正失败
计算引脚矫正失败的次数。
