第 2 部 功能详解篇 第 7 章 手动控制
7-6
（5）XY 轴移动
将所选单元移动到选择的位置。菜单中无法移动位置的单元，不能选择。
有按选择的控制单元基准向标准位置移动，以及向任意坐标移动。
标准位置有:原点位置、CAL块第1标记位置、等待位置(默认、吸嘴拆下时、用户定义)、废
弃元件位置(中型、小型、大型)、VCS位置、真空校准位置。
从弹出菜单选择移动目标位置后，按选择的控制单元为基准进行移动。
需要移动到任意坐标时，则显示如下的 XY 任意坐标移动画面。

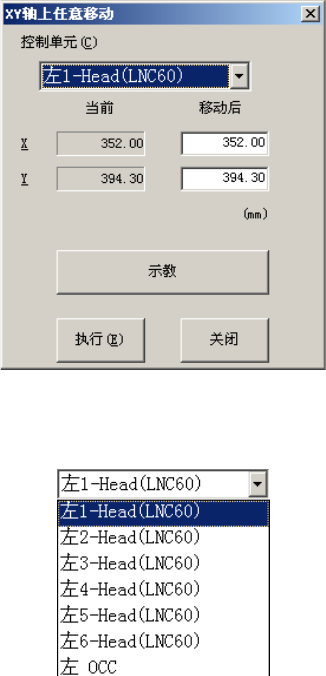

图 7-3-3 XY 任意坐标移动对话框
通过组合框选择控制对象单元
点击▼标记，或按[Alt]+[↓]键，则显示如下的一览表。
图 7-3-4 控制单元的显示说明
输入移动目标位置的坐标，选择「执行(E) 」按钮，或按[F3]键，则所选的控制单元将移
动。
任意坐标中可输入的坐标范围，因选择单元而异。
第 2 部 功能详解篇 第 7 章 手动控制
7-7
(6) Z 轴移动
将选择的贴片头，移动到所选的位置。
可把选择的贴片头移动到标准位置，也可向任意坐标移动。
标准位置有:激光高度、等待位置、XY轴移动高度、VCS高度。
从弹出菜单选择移动目标位置后，所选的贴片头将移动。
移动到任意坐标时，显示Z轴上任意坐标移动画面。
图 7-3-5 Z 任意坐标移动对话框
通过组合框选择控制对象单元
点击▼标记或按[Alt]+[↓]键，则显示如下一览表。
图 7-3-6 机种类别控制单元显示说明
输入移动目标坐标后，按「执行(E) 」按钮，或按[F3]键，则所选的贴片头将移动。
在执行移动前，请确认在移动目标的坐标上没有妨碍贴片头的物体。
不经过确认而执行时，可能会损坏贴片头等。
注意
第 2 部 功能详解篇 第 7 章 手动控制
7-8
（7）
θ
轴移动
将选中的贴片头旋转到所选择的角度。
(8) 真空控制
选中贴片头，操作“真空控制”的开、关。
(9)吹气控制
选中贴片头，操作“吹气控制”的开、关。
(10)垂直照明控制
操作OCC 照明的开、关。
(11)角度照明控制
操作OCC 照明的开、关。
(12)镀锡照明控制（仅限 JX-100 LED）
操作OCC照明的“开”、“关”
(13)极性控制
操作OCC的正、逆“极性控制”
