第 1 部 基本篇 第 3 章 维护
3-32

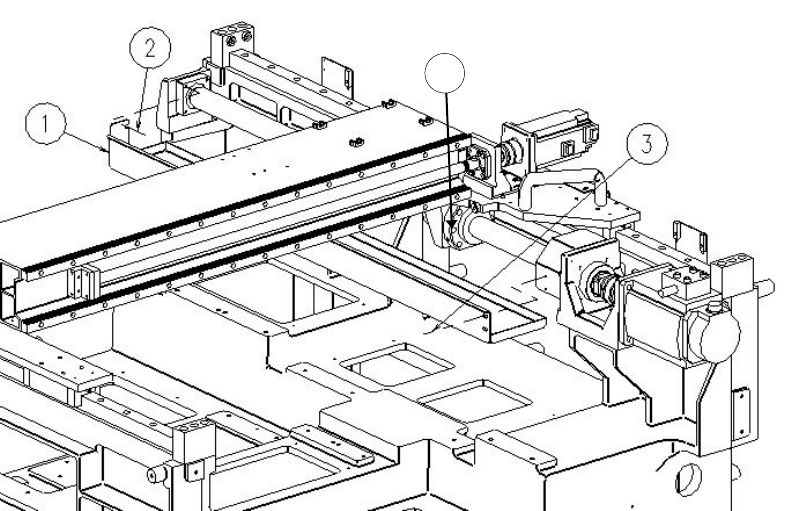

・ Y 轴滚珠丝杠防护罩的拆卸和安装
拆卸
1) 将 X 轴移动到比传送部更后侧。
2) 松开②的螺钉，取下③的螺钉。
3) 拆下①的防护罩。
安装
1)以与拆卸相反的操作步骤进行安装。
2)安装时，④请检查滚珠丝杠螺母与盖子，不要接触。
４
第 1 部 基本篇 第 3 章 维护
3-33
１） ガイドシャフト 左 2 本、右 3 本
①全面に黄油を塗布して下さい。
1) 在「滚珠丝杠①」的轨道上涂上一层薄黄油(CG2 润滑油)。
在「花键轴②」上涂一层薄黄油(CG2 润滑油)。
上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。
＜LNC60 Head＞
注油项目

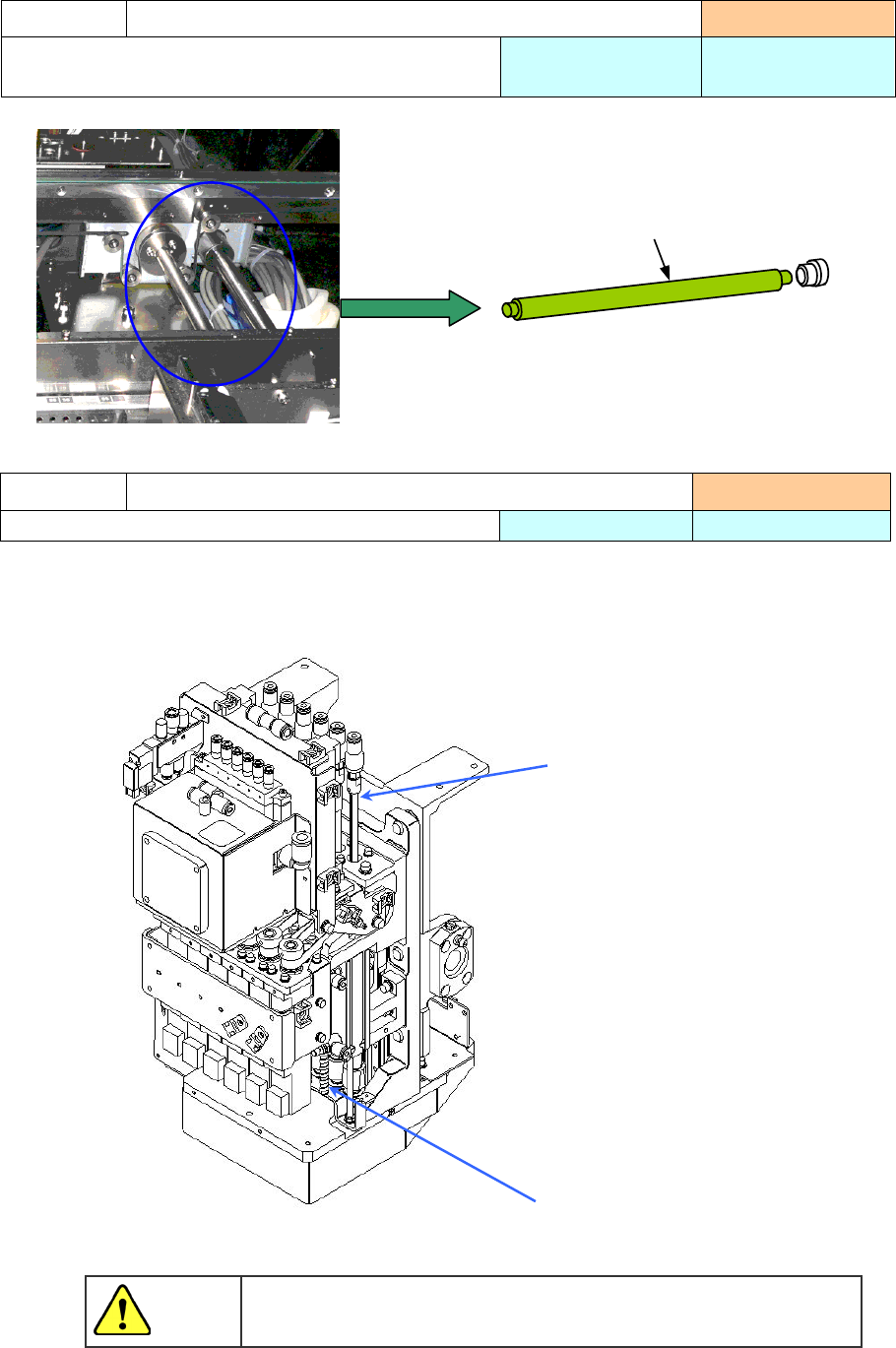

3-4-3 传送导轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
注油项目
3-4-4 滚珠丝杠和花键轴（Head 部）
实施频度 ：2 个月
使用工具 ：毛刷 使用黄油 ：CG2
①
黄油，请不要使用 CG2 润滑油以外的黄油。
混合不同的黄油，可能使黄油分解滴落。
注意
1) 导轴 左 1 根 右 2 根
在①处全面涂上黄油。
花键轴②
滚珠丝杠①
第 1 部 基本篇 第 3 章 维护
3-34
3-5 易耗品一览表
No
品目编号 品 名 个数 单元
更换日期
（标准）（年）
备 注
1 40046646 过滤器（贴片头上部） 6
Head
0.5
2 40001341 吸嘴组 503 6 0.75
3 40044239 吸嘴组 508C 1 1
4
40107791
CONVEYOR BELT_C 2
传送
1
5 40107792 CONVEYOR_BELT_L 2
1
6 40107793 CONVEYOR BELT R 2
1
7 E2233725000 挡片 1 1 挡块
8 40099554
VACUUM_PUMP_
MAINTENANCE_KIT
1 气压机 0.75
真空泵用
9
HM001010020
风扇过滤器 5 主机罩
根据脏污状况更换
5 件装
3-6 推荐定期更换用的零部件
除易耗品之外，因磨损、劣化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有的空气机器中，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No 品目编号 品 名 个数 部位 更换标准
1
40044517
1394
机械手电缆组
1
X
Ｙ
3
年
2
40048070
光纤缆
7M
1
X
Ｙ
3
年
3
PF901002000
过滤器组件
A
（后段）
1
安全盖
2
年
4
PF901006000
过滤器组件
B
（前段）
1
安全盖
2
年
5
PF901007000
过滤器组件
1
安全盖
2
年
6
40110173
气弹簧
前盖
2
安全盖
10,000
次开关动作
7
40110174
气弹簧
后盖
2
安全盖
10,000
次开关动作
8
40110178
气弹簧
前盖
(
圆型供料器用
)
2
安全盖
10,000
次开关动作
9
E9649729000
HOD
组（选购项）
1
其他
500,000
次
10
E9662729000
HOD
组（
EN
）（选购项）
１
其他
500,000
次
11
40120825
SSD
组
(JM-10 MES)
1
其他
20,000
小时
・ 1 年＝6,600 小时 （22 小时/1 日×300 日/年）
