第 2 部功能详解篇第 13 章程序补充 13 - 14 指定保存目标位置后，按按钮，则显示如下画面。图 13-2-3-3 到硬盘或者 USB 等外部记忆装置控制数据文件保存画面确认要保存的内容后，请按下按钮。要变更操作内容等时，请按按钮，或在作业结束时按按钮。图 13-2-3-4 将控制数据文件保存到硬盘或者 USB 等外部记忆装置保存执行画面按按钮来保存控制数据。

第 2 部功能详解篇第 13 章程序补充

13-13

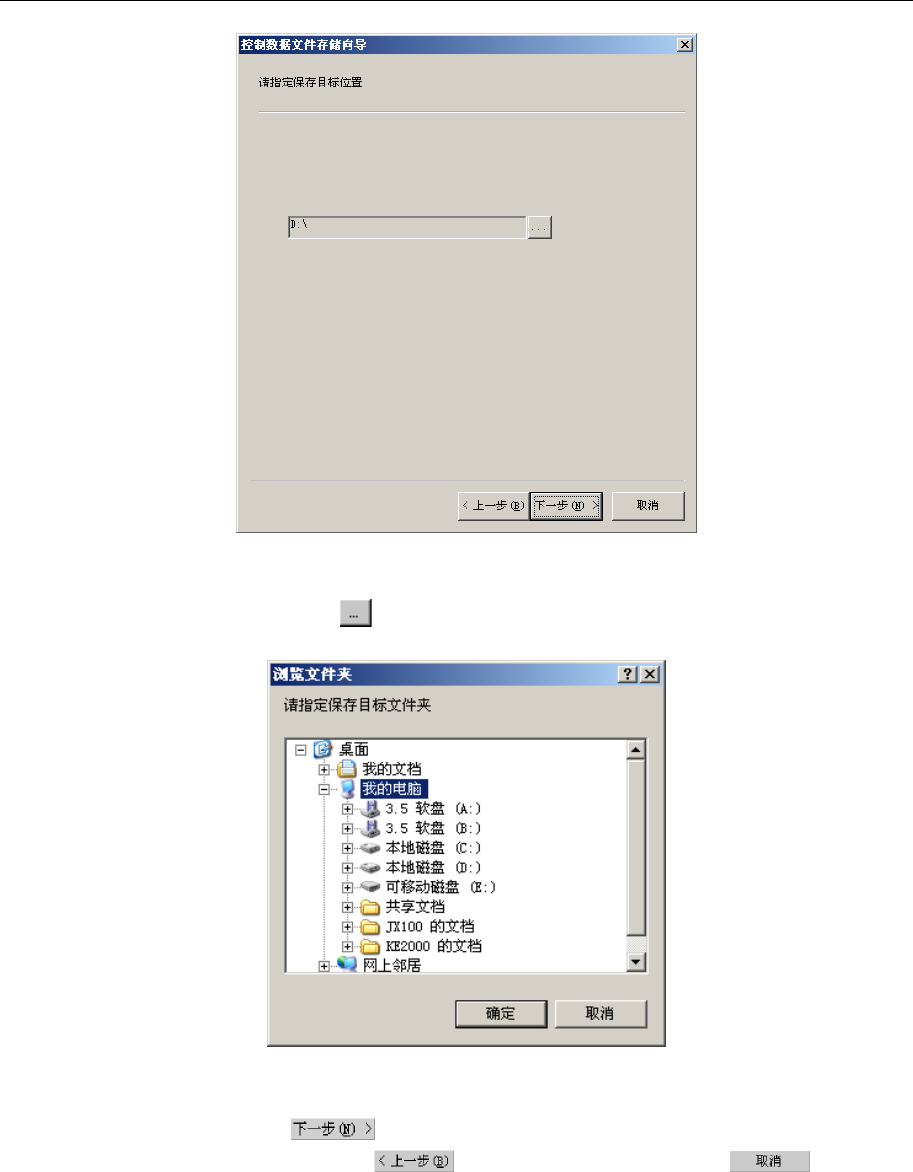

13-2-3 到硬盘或者 USB 外部存储器的控制数据文件保存处理

选择[2．控制数据文件是保存在硬盘,或者USB等外部记忆装置上]，则显示以下画面。

图 13-2-3-1 控制数据文件保存目标位置

请按下文件夹的浏览按钮(

)，指定保存目标位置文件夹。

图 13-2-3-2 保存目标位置文件夹指定画面

选择目录后，请按下按钮。

要变更操作内容等时，请按下按钮，或在工作结束时按下按钮。

第 2 部功能详解篇第 13 章程序补充

13-14

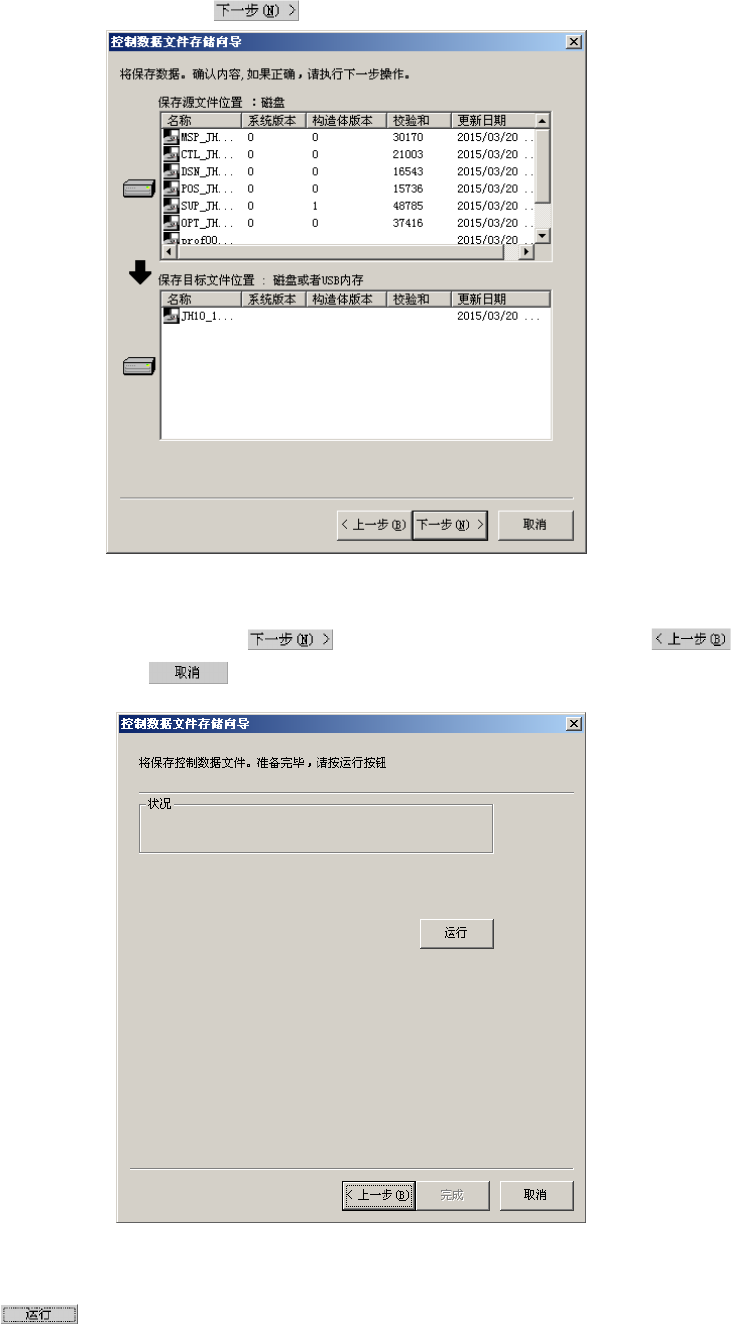

指定保存目标位置后，按按钮，则显示如下画面。

图 13-2-3-3 到硬盘或者 USB 等外部记忆装置控制数据文件保存画面

确认要保存的内容后，请按下按钮。要变更操作内容等时，请按按钮，

或在作业结束时按按钮。

图 13-2-3-4 将控制数据文件保存到硬盘或者 USB 等外部记忆装置保存执行画面

按按钮来保存控制数据。

第 2 部功能详解篇第 13 章程序补充

13-15

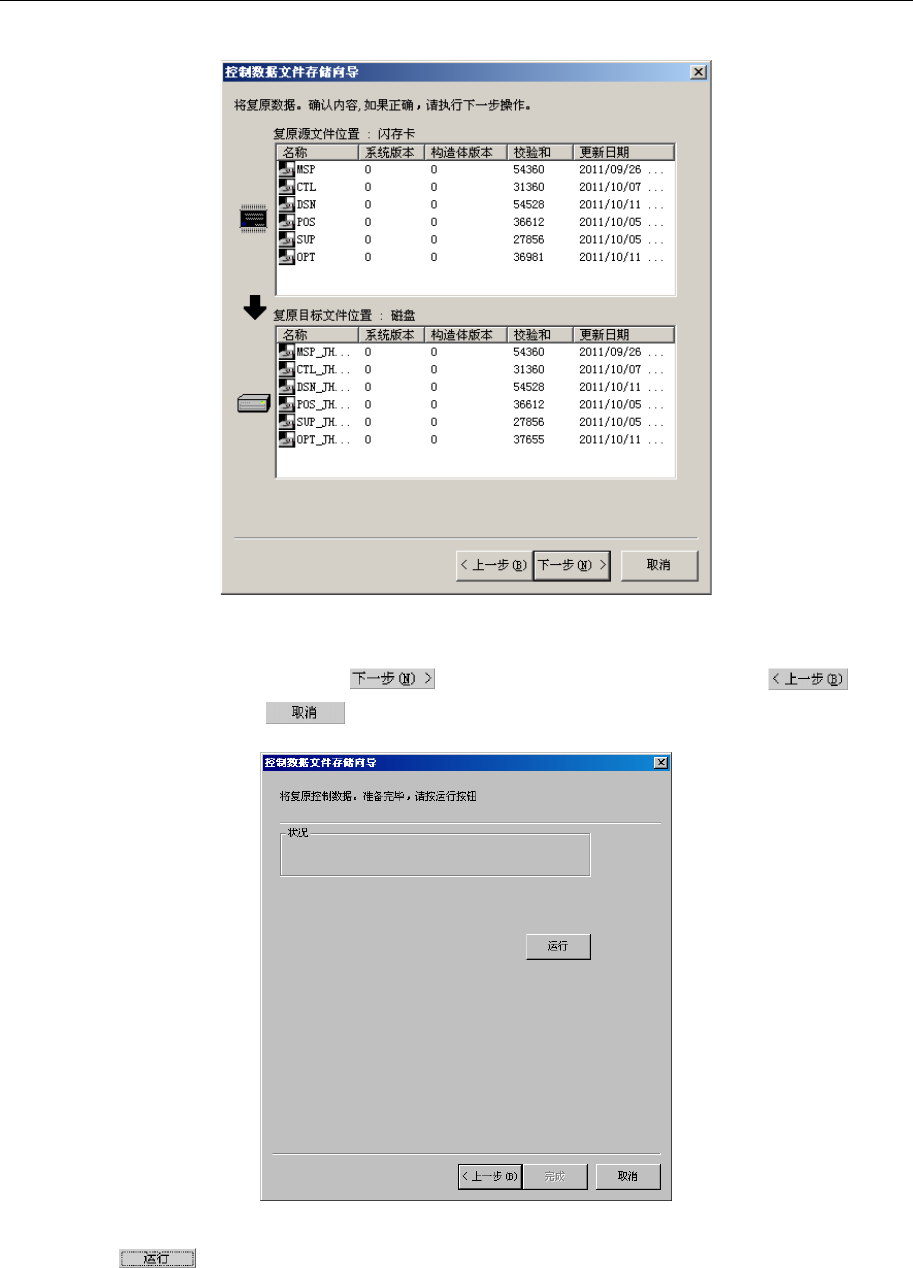

13-2-4 从闪存复原控制数据的处理

选择[3.从闪存卡复原控制数据文件(只限于修理工程师)]后，则显示如下的画面。

图 13-2-4-1 从闪存复原控制数据的画面

确认要恢复的内容后，请按按钮。要变更操作内容等时，请按按钮，

或在作业结束时按按钮。

图 13-2-4-2 从闪存复原控制数据的执行画面

按按钮来恢复控制数据。
