第 1 部 基本篇 第 4 章 制作生产程序
4-165
17) 复制生产程序
采用复制功能，可将2种以上的生产程序进行结合。
A
B
图 4-5-1-1-23 多矩阵概念图
在展开复制的生产程序中（上图的B），贴片数据中使用区域基准标记时，程序（B）的基
板数据的BOC标记被当作区域基准标记处理。
<复制方法>
① 读入作为基准的生产程序。(上图、A 基板)
② 指定(读入)对电路进行展开复制的生产程序。(上图，B 基板)
③ 设定作为基准的生产程序的基板原点与展开复制的生产程序的基板原点间的差(偏移
X、Y、θ)。
④ 展开复制。
表 4-5-1-1-1 基板的展开
基准基板 展开复制的基板 结果
单板基板
单板基板 单板基板
矩阵电路板 单板基板
非矩阵电路板 单板基板
矩阵电路板
单板基板 单板基板
矩阵电路板
考虑③的差额、基板数据,如果可在矩阵中展
开则作为矩阵展开。
不行时作为单板基板展开。
非矩阵电路板 单板基板
非矩阵电路板
单板基板 单板基板
矩阵电路板
考虑基板数据，能够展开时,作为非矩阵基准
电路的贴片点展开。
不行时作为单板基板展开。
非矩阵电路板 单板基板
第 1 部 基本篇 第 4 章 制作生产程序
4-166
4-5-1-2 列表画面的功能
在编制程序画面的各种列表上，可以调整单元格的宽度，使用数据排序功能。
（1） 调整列表画面上的单元格宽度
在贴片数据画面等列表上，可以调整单元格的宽度。
当光标呈十字型时，把光标移到列顶端行（显示项目名称区）单元格边线附近。光标的左右
都变成箭头时，在保持该状态下拖拉光标，即可调整单元格的宽度。
图 4-5-1-2-1 调整单元格的宽度
但是，在元件列表画面上已标有元件名称、元件种类等的，画面虽能滚动，但该单元格的宽度已经
固定化，不能变更。
光标在单元格附近从十字型 ( )变成( ) 时拖拉光标，调整单元格宽度。
单元格宽
度不能变
更的区域
第 1 部 基本篇 第 4 章 制作生产程序
4-167
（2）列表画面的排序功能
当鼠标在列表画面上的列顶端行（标明项目名称的区域）出现排序图像标记（
）时，
双击该标题，即可把该标题变为排序键，对数据进行排序。
每双击一次，按下列排序变换功能（执行该功能后，画面显示按标题重新排序的列表。）
解除排序 （
）→ 升序（ ）→ 降序（ ）→ 解除排序。

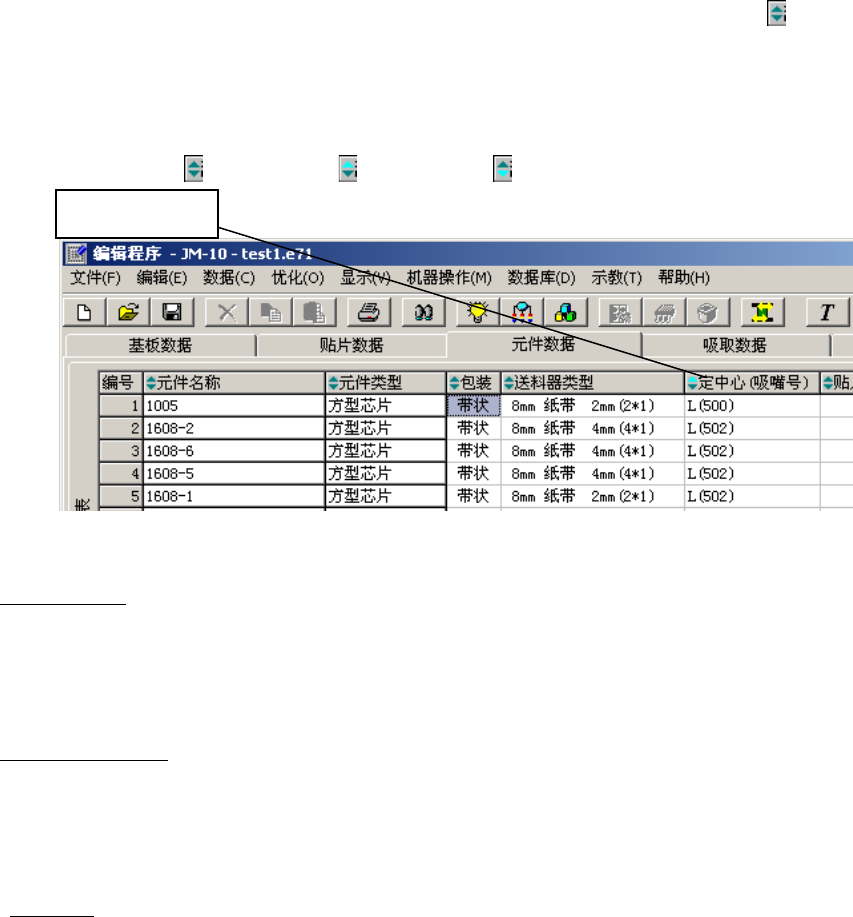

图 4-5-1-2-2 排序画面举例 （以定心为排序键按升序重排序）
清除排序状态
进行文件读入处理，或进行优化处理、或执行了机器操作－连续测量时，排序状态的画面
即被全部清除。
在供料器画面上更改吸取数据后，吸取列表画面上的排序状态也将被清除。
排序时的编辑命令
有一部分命令,在排序状态下无法使用。
无法使用的命令包括：[剪切]、[删除]、[插入行]、[分行]、[展开粘贴]。
上述命令，请在未进入排序状态下进行。
排序项目
在贴片列表画面、元件列表画面上：
所有项目，都可以作为排序键，显示出排序数据。
吸取列表画面：
元件名称、包装状态、供应设备、供应（号码）均可作为排序键，使之显示出排序数据。
供应与号码的排序是互连的，点击其中一个题目都可进行排序。所出现的画面，供应装置
均按前面→后面的顺序排列，号码按升序、或降序排序显示。
双击列顶端行
