第 1 部 基本篇 第 2 章 生产
2-96
Step⑤. 传送道上「有基板」，生产中断时传送道的信息为「有基板」时
选择「运行继续生产」、「运行重夹后生产」，则传送道上的状态显示如下。

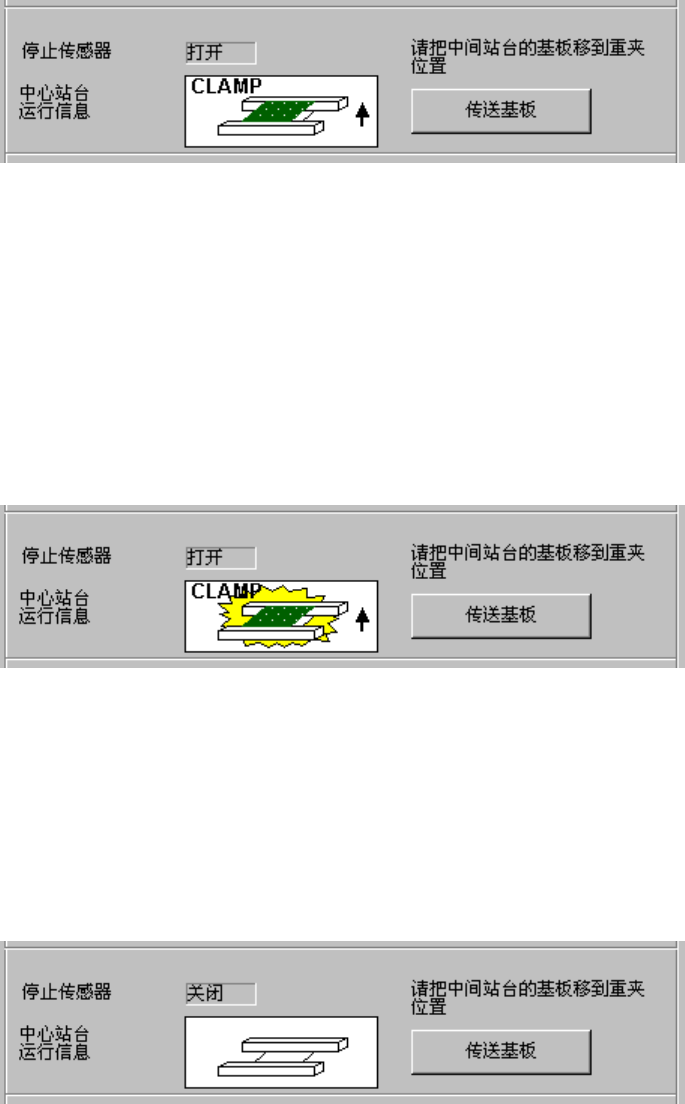

图 2-11-9-1-10 传送道上的状态
◇ 执行该选择，可显示重夹画面，重夹后，在开始生产前不搬入基板，执行继续生产。
Step⑥. 传送道上「有基板」，生产中断时传送道的信息为「无基板」时
不能选择「运行继续生产」、「运行重夹后生产」。
必须选择「搬入基板后生产」。(参见表2-11-9-1-2 ②)
Step⑦. 传送道上「有基板」，生产中断时传送道的信息为「无信息」时
选择「运行继续生产」、「运行重夹后生产」，则传送道上的状态显示如下。
图 2-11-9-1-11 传送道上的状态
◇ 执行该选择，可显示重夹画面，重夹后，在开始生产前不搬入基板，执行继续生产。
此时，由于没有生产中断时传送道的信息，在重夹后的生产中，有可能出现缺件、误
贴片，所以需要充分加以注意。
Step⑧. 传送道上「无基板」，生产中断时传送道的信息为「有基板」时
如果选择「运行继续生产」、「运行重夹后生产」，则传送道上的状态显示如下。
图 2-11-9-1-12 传送道上的状态
◇ 执行该选择时，由于传送道中没有基板，会出现错误。
第 1 部 基本篇 第 2 章 生产
2-97
Step⑨～
11 . 当传送道上「有基板」时，无论生产中断时传送道的信息如何，选择「停止继续
生产」、「搬入基板后生产」，则传送道上的状态显示如下。

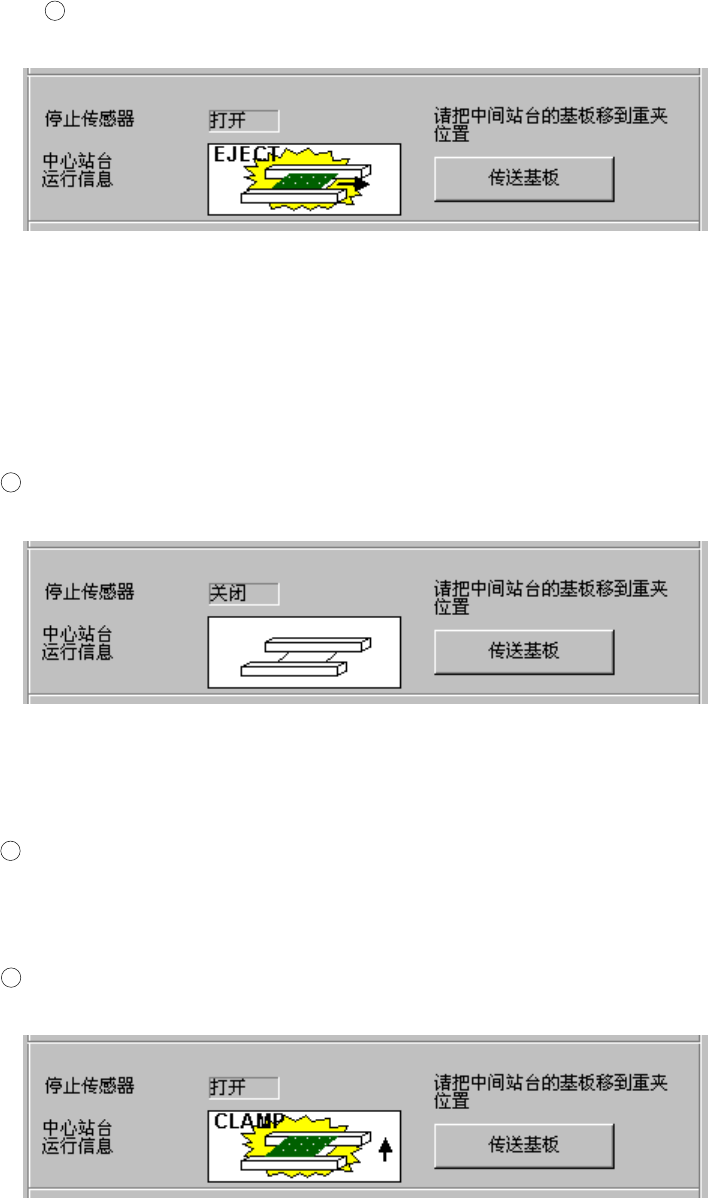

图 2-11-9-1-13 传送道上的状态
◇ 执行该选择后，会显示基板正在搬出的画面，在基板搬出后开始生产前搬入基板，执
行新生产或生产再开始。
此时，按照「通道上残留有上次生产的基板」运行。
由于搬出的基板有存在缺件、误贴片的可能性，所以需要充分加以注意。
Step
12 . 传送道上「无基板」，生产中断时传送道的信息为「有基板」时
选择「停止继续生产」「搬入基板后生产」，则传送道上的状态显示如下。

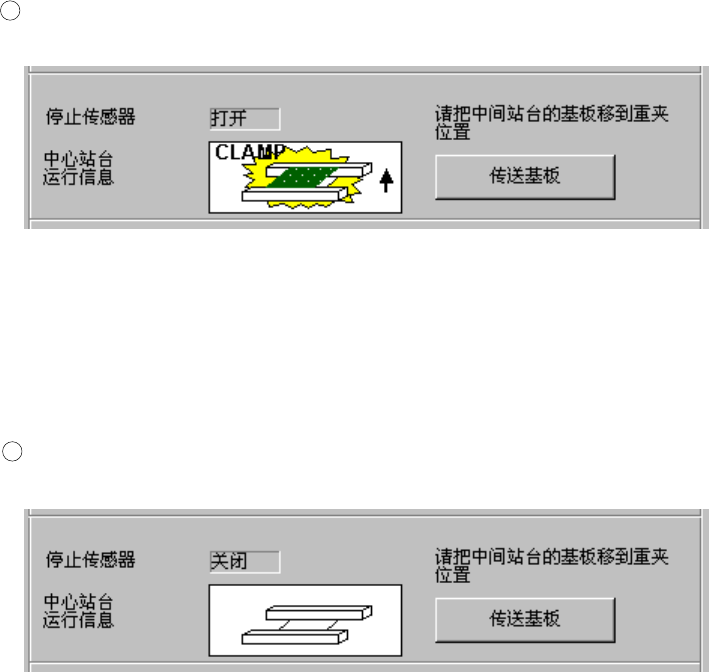

图 2-11-9-1-14 传送道上的状态
◇ 执行该选择，可在开始生产前搬入基板，执行新生产或生产再开始。
Step
13 . 传送道上「有基板」，生产中断时传送道的信息为「有基板」或「无基板」时
不能选择「停止继续生产」、「运行重夹后生产」。
但在生产再开始时可以选择。此时，与无信息做相同处理。(参见表2-11-9-1-2
)
Step
14 . 传送道上「有基板」，生产中断时传送道的信息为「无基板」时
选择「停止继续生产」、「运行重夹后生产」，则传送道上的状态显示如下。
图 2-11-9-1-15 传送道上的状态
◇ 执行该选择，可显示重夹画面，重夹后，在开始生产前不搬入基板，进行新生产或生
产再开始。
重夹后，进行新生产或生产再开始，由于可能会出现缺件、误贴片，所以请充分加以
注意。
第 1 部 基本篇 第 2 章 生产
2-98
Step
15 . 传送道上「有基板」，生产中断时传送道的信息为「无信息」时
选择「停止继续生产」「运行重夹后生产」，则传送道上的状态显示如下。
图 2-11-9-1-16 传送道上的状态
◇ 执行该选择，可显示重夹画面，重夹后，在开始生产前不搬入基板，执行继续生产。
此时，由于没有生产中断时传送道的信息，在重夹后的新生产或生产再开始中，有存
在缺件、误贴片的危险，所以需要充分加以注意。
Step
16 . 传送道上「无基板」，生产中断时传送道的信息为「有基板」时
选择「停止继续生产」、「运行重夹后生产」，则传送道上的状态显示如下。
图 2-11-9-1-17 传送道上的状态
◇ 执行该选择，由于传送道中没有基板，会出现错误。
