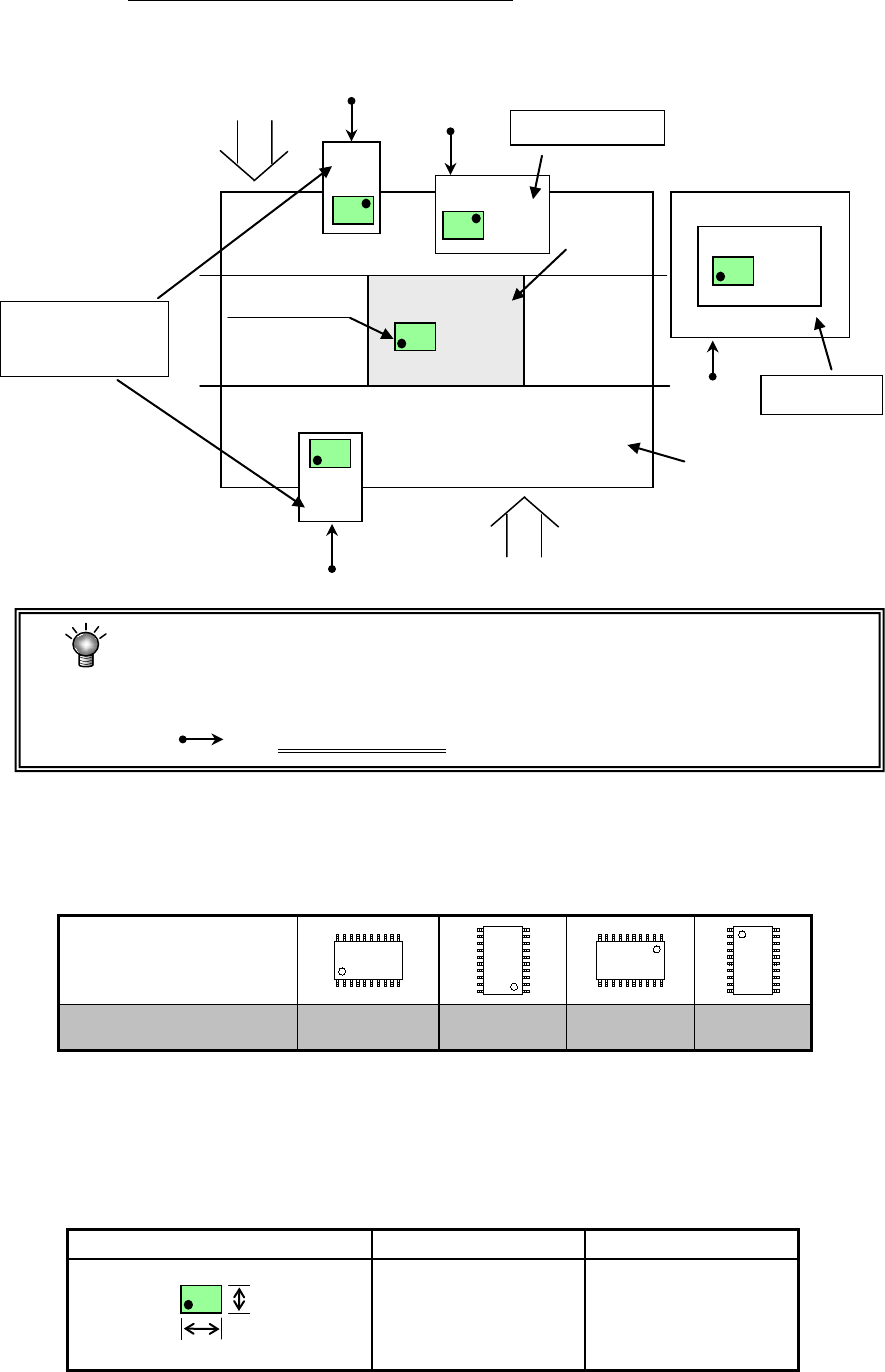

② 元件供应角度
当“元件供应角度＝0 度、贴片角度＝0
度”时，为了获得如上图的贴片结果，要求元
件的供给方向应如下图所示。
(标明元件种类＝SOP)
无论元件是从装置前面供给还是从后面供给，都不需要更改元件数据的设
定，而可根据元件的供应位置自动控制，改变供给方向→贴片角度的关系。
请注意
MTS
是从前侧进行供应处理的。
表示实际使用时的供给方向。
③ 所用元件的方向与元件供应角度的关系
生产时使用的元件的方向，不一定是本装置规定的 0 度方向。
请根据元件的实际方向，设置
元件供应角度
。
所用元件的方向
元件供应角度的设定值 0° 90° 180° 270°
上图的说明是以 SOT 元件为例。关于其他的元件，请参见下页
“④JUKI 的元件供应角度的定义”输入“元件供应角度”。
※ 请以本装置规定的0度方向为基准，输入元件的纵横尺寸。
例)
各种元件被定义的 0 度方向 横向尺寸 纵向尺寸
6 3
6
3
后侧
托盘支架
基板
贴片机
MTS
贴片角度
0°
供料器
前侧
第 1 部 基本篇 第 4 章 制作生产程序
4-57

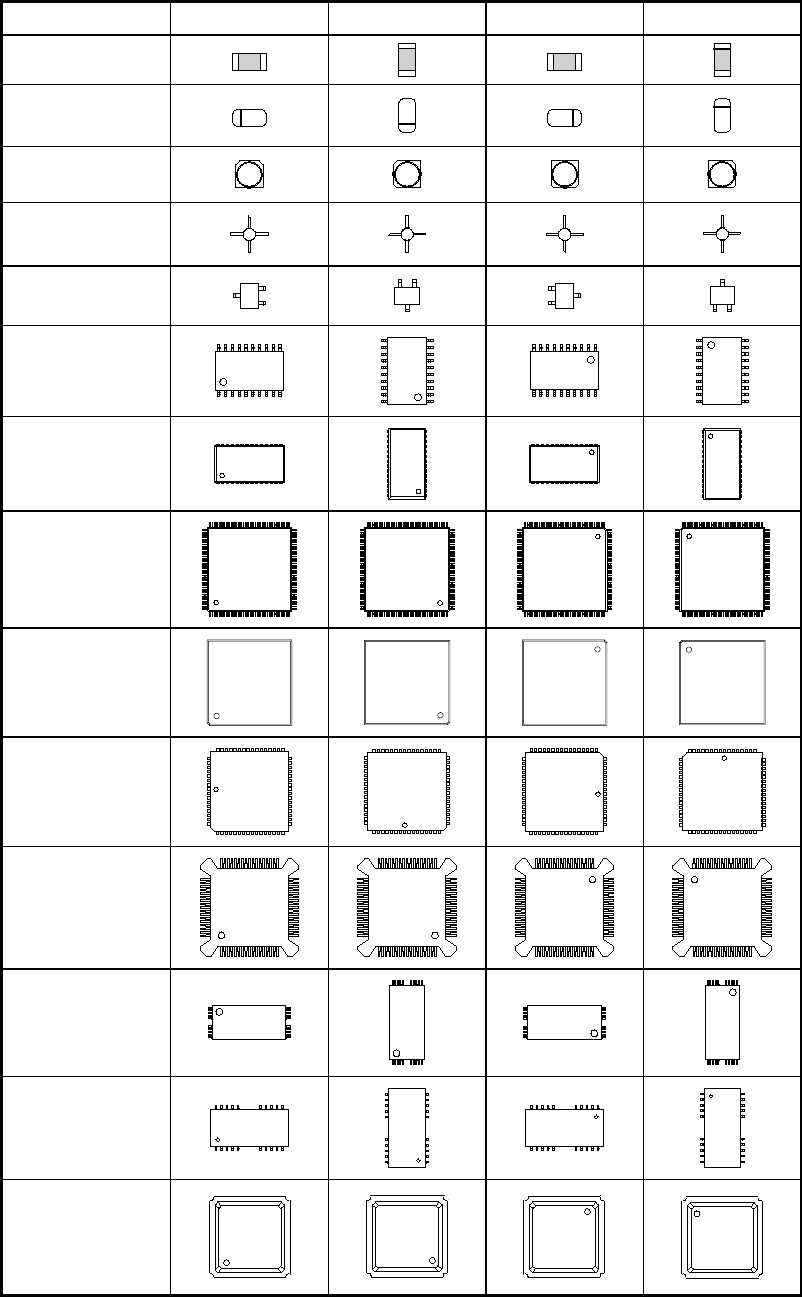

④ JUKI的元件供应角度定义
下表用图解方式说明了元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
表 4-3-5-2-2 JUKI 的元件供应角度的定义
元件种类
0°
90°
180°
270°
方型芯片
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
TSOP-1
TSOP-2
BGA
第 1 部 基本篇 第 4 章 制作生产程序
4-58
元件种类
0°
90°
180°
270°
网络电阻
微调电容
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
插入元件
（INS 散装）
※1
※2
※3
插入元件
（INS 带状）
插入元件
（轴向
元件）
※1 插入元件的包装方式为 INS 散装的对应元件，表示引脚有方向性的元件。
※2 插入元件的包装方式为 INS 散装的对应元件，表示包装部有方向性的元件。
※3 插入元件的包装方式为 INS 散装的对应元件，表示包装部有缺角部分的元件。
