第 1 部 基本篇 第 4 章 制作生产程序
4-198
③ 请进行
刻度框(模板设定框)的示教。
按上下左右箭头键(使用FAST键可加速检出框的移动速度)
，调整上、左、下、右（按顺
序输入），设置检出框。
此时，自动对标记进行识别，并获得校正所需的数据。
**********
**********
显示摄象机图像和长方形的框。
PAD 印刷部分。
首先设定上面及左面的刻度框。
设定想识别的上面及左面(移动箭头部分的边)。
设定完成后按下 ENTER 键。
在画面下方显示“Set Left-Top Point”。
以同样的方式设定下面及右面的刻度框。
调整完成后按下 ENTER 键。
在画面下方显示“Set Right-Bottom Point”。
第 1 部 基本篇 第 4 章 制作生产程序
4-199

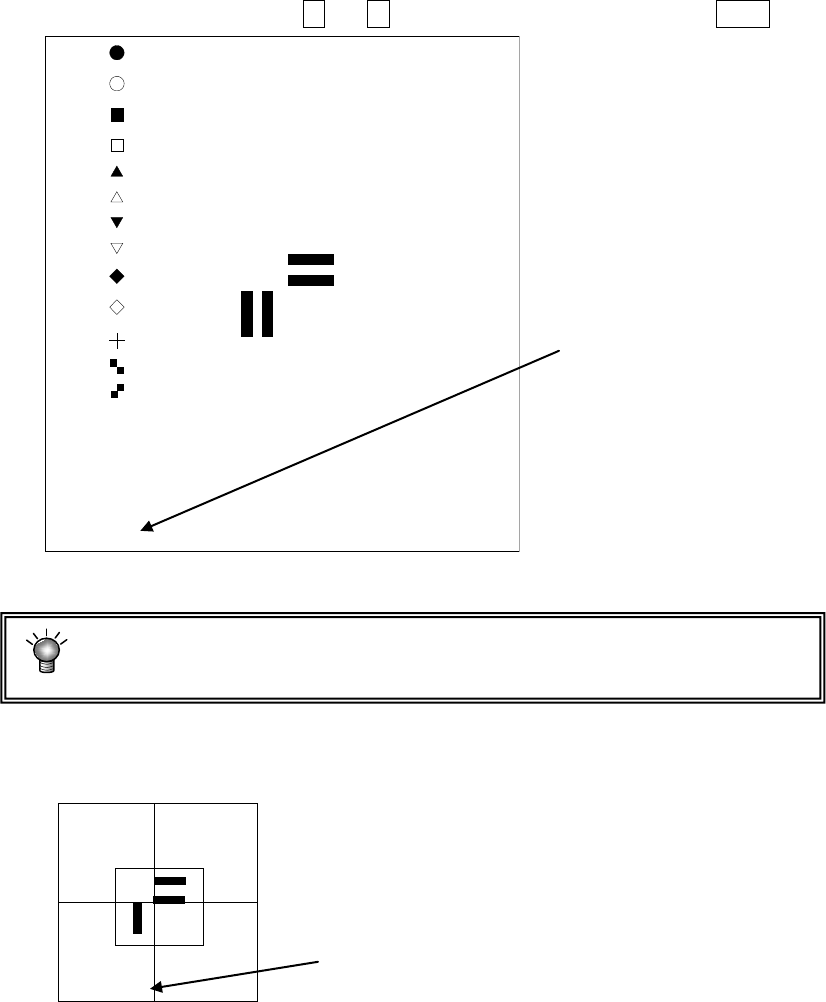

然后，设置标记判定，选择PR。
*请将标记对准PR的位置(HOD的↑键、↓键(XY移动上下箭头键))，然后按下ENTER键。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
刻度框的最大尺寸为 256×256 像素(画面的 1/4 左右)。当刻度框过大时，会
显示错误并返回③。
④ 进行模板画面重心示教。
⑤ 请进行检出框的示教。
完成④的操作后，画面中心(默认窗口)会自动显示标记尺寸 1.5 倍的标记。
要改变检出框时，请执行③的步骤。
在画面中显示刻度框和十字光标。
用“HOD”移动十字光标，决定模板的重心(该位置与
基板数据的标记坐标一致)。
画面下方显示“TempMatch－Set Center”。
画面下方显示“Select Mark
by Up or Down Key”。
**********
第 1 部 基本篇 第 4 章 制作生产程序
4-200
当不需要改变检出框时，只按ENTER键输入。
**********
**********
此时，如果按下 HOD 的 PREVIOUS 键，可以返回到检出框的示教(③的操作)。
⑥ 识别的示教结束后，标记数据的旁边显示(T)，表示示教已完成。
需对使用的全部标记进行识别示教。
在示教过程中按下HOD的CANCEL键，可结束当前的示教。(此时，至此输入的数据全部无
效)
按下CANCEL键时，装置不移动。
● 关于设置模板时的注意事项
1) 请确认在检出框内没有与已设定的模板相类似的图案。
2) 图案的大小与标准标记相同,请设置为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。用户指定模板数据，不能求出精确的图案中心位置。
因为是以十字光标的移动来进行示教，所以用户指定的位置直接被视作中心位置(而一
般标记，是通过计算获得重心位置，作为图案的中心位置，不会产生误差)。
4) 用户指定的模板，不能进行图像复制。
5) 复制 SSD 中保存的生产程序时，通过主菜单 [文件] 中的 [文件管理（参照器）] 复
制到 HDD 或者 USB 外部存储装置中。
调整完成后按 ENTER 键。
在画面下显示“Set Right-Bottom Point”。
与刻度框同样，设定检测框。
设定方法与刻度框的设定方法相同。
虚线部分为模板设定框，实际不显示。
在画面下方显示“Set Left-Top Point”。
